WARTUNG
5-40
HyPerformance HD4070
Betriebsanleitung
Statusanzeigen und Betrieb der Netzphasen-Kontroll-Baukarte PCB1
Betrieb
Der Netzphasen-Kontroll-Schaltkreis überprüft die hereinkommende Spannung und prüft, ob die Spannungen
zwischen den 3-adrigen Eingängen innerhalb des Bereiches von ± 15 % voneinander liegen.
• Nachdem der Hauptschütz CON1 geschlossen hat, wird der Optokoppler U
1
auf PCB1 aktiviert, wodurch
die Stifte 1 und 2 von PL1 kurzgeschlossen werden und LED1 zum Leuchten bringen.
• Wenn LED1 nicht leuchtet:
• Überprüfen, ob die Spannungen zwischen den Punkten A, B und C von Phase zu Phase ca. 255 VAC
haben. Wenn die Spannungen nicht innerhalb von ± 15 % voneinander liegen, dann leuchtet LED1 nicht.
Hereinkommende Netzspannung und die Kontakte auf CON1 überprüfen.
• PCB1-Sicherungen F1-F3 überprüfen. Wenn eine der Sicherungen durchgebrannt ist, ist PCB1 defekt.
• Drahtbrücke auf P2 überprüfen und prüfen, ob diese Drahtbrücke auf 211V eingestellt ist.

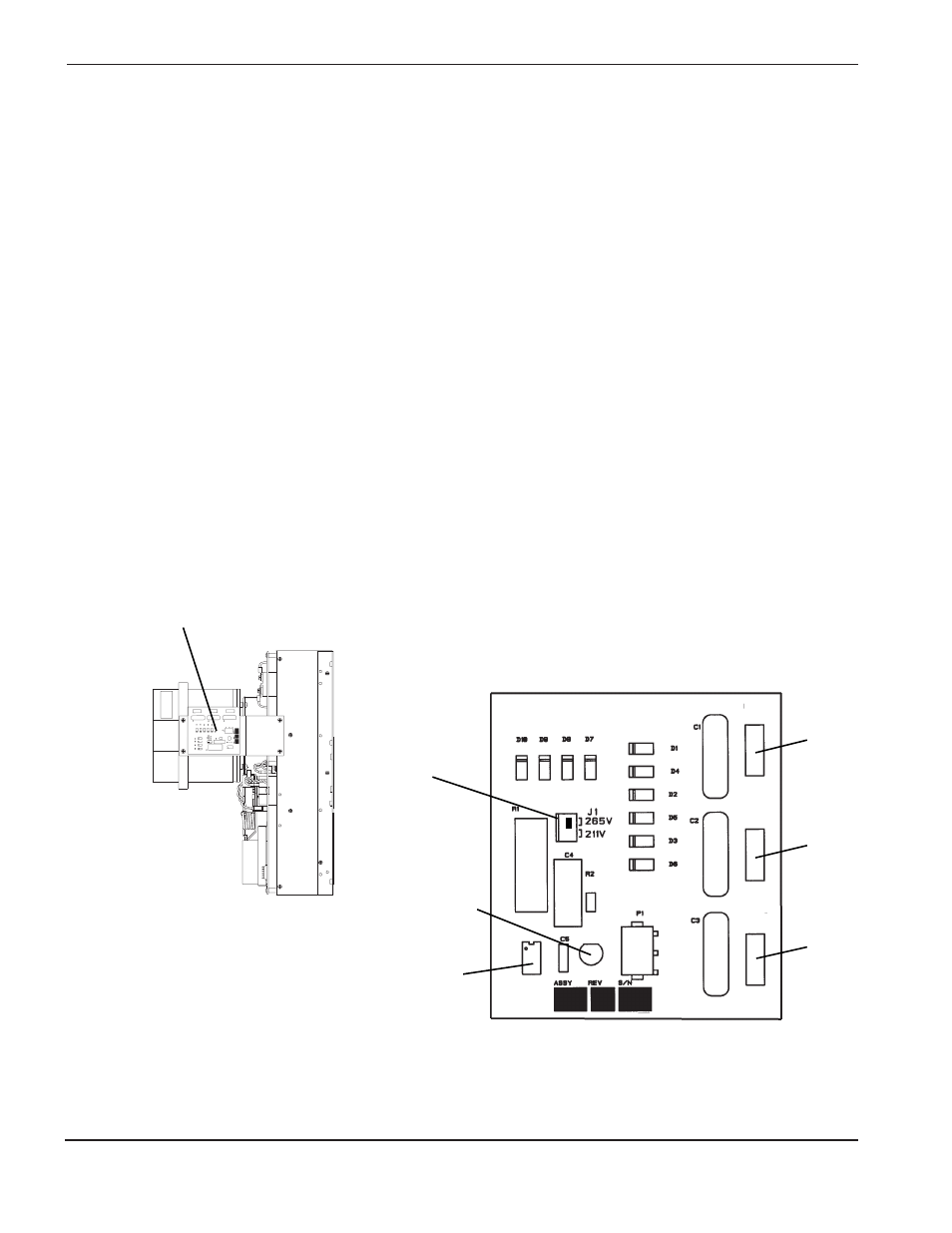

Position der Netzphasen-Kontroll-Baukarte PCB1 auf Chopper CH2.
Siehe Seite 6-3 für die Position von CH2.
LED1
U1
A
B
C
F1
F2
F3
P2
P2-Drahtbrücke
für 211V
