WARTUNG
5-36
HyPerformance HD4070
Betriebsanleitung

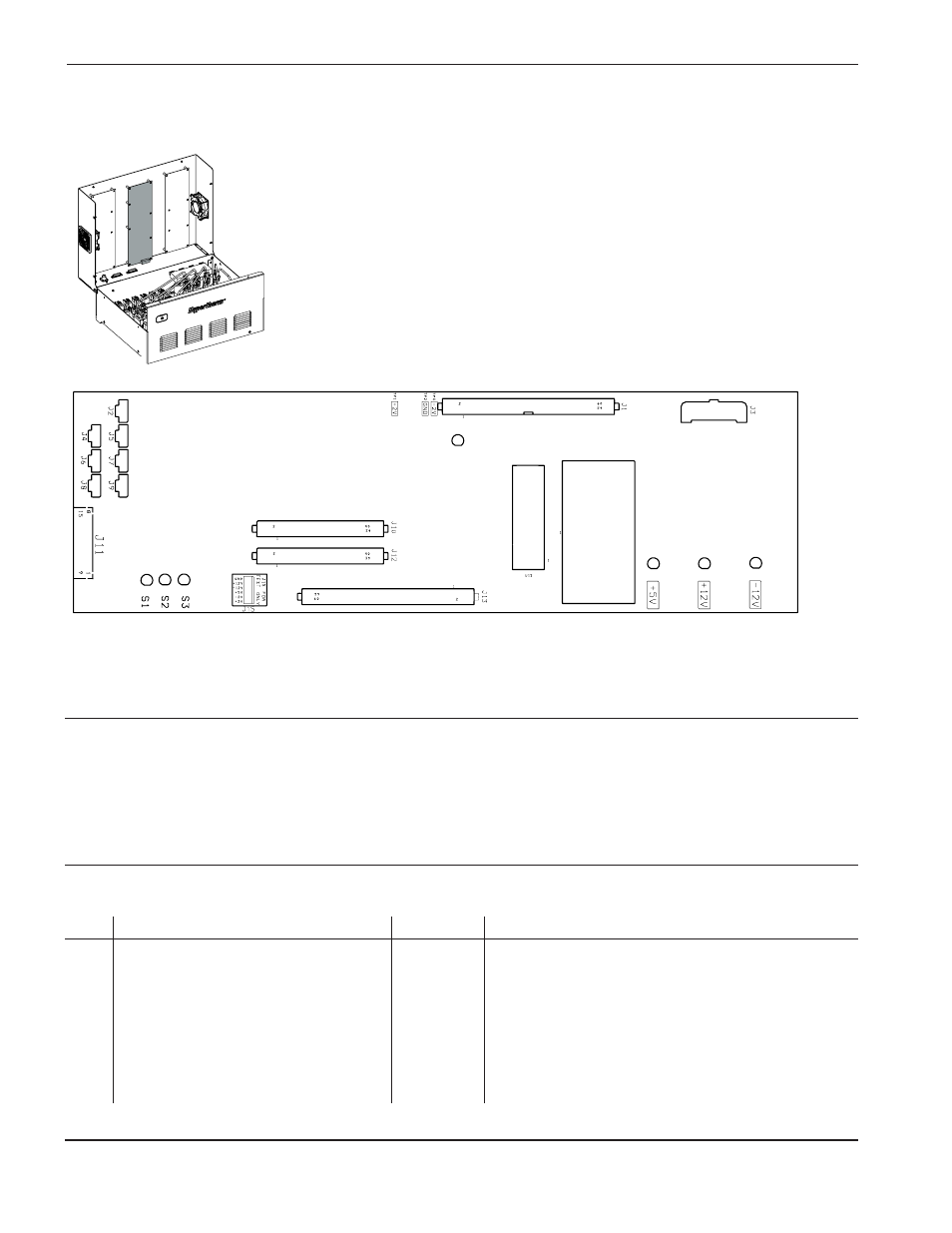

Gaskonsolen-Steuer-Baukarte PCB2
D1
D11 D12 D13
D14
D16
D17
041657.eps
4070
.54
Always ON
U23
L
ED-Liste der Gaskonsolen-Steuerkarte
LED
Name des Signals
Funktion
D11
S1
Wird in Kombination mit S2 und S3 verwendet, um den Gaskonsolenstatus
einzustellen. Siehe nachfolgende Tabelle.
D12
S2
Siehe oben
D13
S3
Siehe oben
D14
+ 5 VDC
Stromanzeige
D16
+ 12 VDC
Stromanzeige
D17
– 12 VDC
Stromanzeige
LCD-Display U23 zeigt folgendes:
– Überarbeitungsnummer
– Einlassgasdrücke
– Strom-Betriebsstatusnummer
– Fehlermeldungen
– Motorventilstellung
– Steuerspannung
Gasstatus-Tabelle: LED-Anzeigen (1=EIN, 0=AUS)
LED
D11(S1)
D12(S2)
D13(S3)
Status-Nr.
Beschreibung
0
0
0
0
Alle Ausgänge AUS
0
0
1
1
Vorströmung
0
1
0
2
Zündung
0
1
1
3
Reserve (wird nicht benutzt)
1
0
0
4
Lochstechen abgeschlossen
1
0
1
5
Dauerbetrieb
1
1
0
6
Stromabsenkung
1
1
1
7
Reserve (wird nicht benutzt)
