WARTUNG
HyPerformance HD4070 Betriebsanleitung 5-21
D1
LEDN1

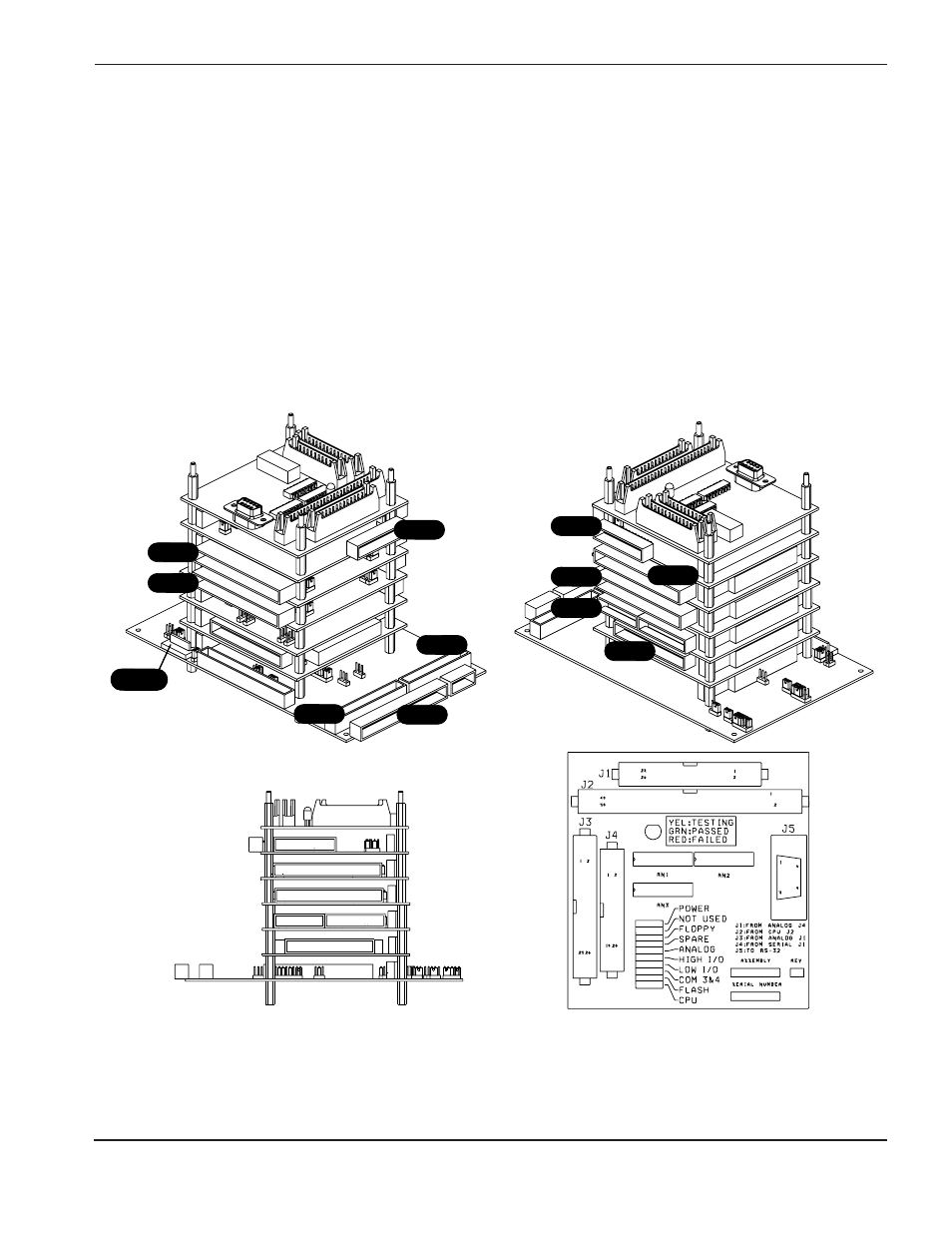

Test Board: B7
B 1
B 5
B 4
B 3
B 2
B 6
B 7
B6-J3
B2-J2
B1-J3
B6-J1
B5-J4
B4-J4
B1-J25
B1-J4 B1-J2
B5-J1 B4-J1
B3-J1
– B6, J3 an B7, J1
– B1, J2 an B7, J2
– Bandkabel an B1, J4 wieder anschließen
4. Test-Diskette (Teilenummer 081084) in das Laufwerk einlegen
5. Netzstrom EINSCHALTEN. Der Anlauf beträgt ungefähr 30 Sekunden. Nach dem Anlauf ist die LED (D1) gelb,
und alle Leuchten auf LEDN1 sind erloschen.
6. Während jede Baukarte getestet wird, leuchtet die entsprechende LEDN-Leuchte auf. Jede Leuchte erlischt,
wenn der Test erfolgreich war. Sie bleibt bei Versagen erleuchtet. Die Testfolge ist: Zentraleinheit, COMM 3 und
4, FLOPPY, BLINKEN, NIEDIGER E/A, HOHER E/A, ANALOG.
Jeder Test kann 2 Minuten erfordern. LED (D1) ist grün, wenn alle Tests bestanden sind. Sie ist bei einem
Versagen rot. Bestimmte Kommunikationsstörungen können verursachen, dass der Prozess blockiert. Wenn ein
Test länger als 2 Minuten erfordert, Stromquelle neu starten.
