Hypertherm HD4070 Rev.1 - Handbuch (Seite 31)

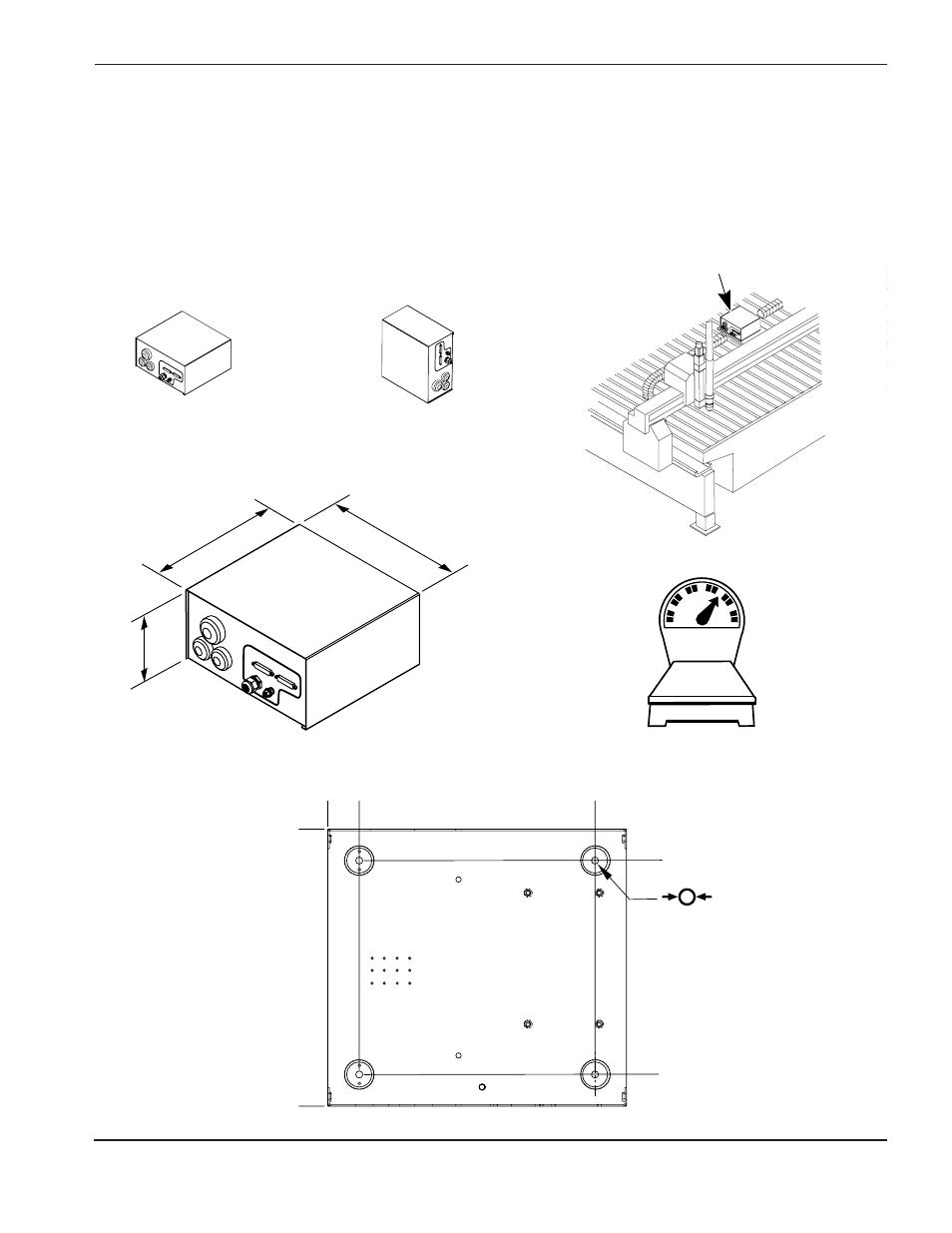

Zündkonsolen-Baugruppe – 078088
• Die Zündkonsole in einer Entfernung von bis zu 4,5 m zur Brennerhöhenverstellungsstation zu montieren.
Es ist genügend Raum zur Abnahme des Oberteils zu Servicezwecken zu berücksichtigen.
• Die Zündkonsole darf in horizontaler oder vertikaler Stellung montiert werden, wie unten gezeigt.
SPEZIFIKATIONEN
HyPerformance HD4070 Betriebsanleitung 2-9
4070.19A
0
0
4070.21
9,3 kg
286 mm
305 mm
159 mm
32 mm 270 mm
32 mm
248 mm
279 mm
7 mm
Horizontale Installation Vertikale Installation
