Seite 170
WARTUNG
5-20
HyPerformance HD4070
Betriebsanleitung
PC-104-Testverfahren
Anmerkung:
Teilesatz 128648 ist für die Durchführung dieses Tests erforderlich.
Inhalt des Bausatzes (128648)
Teilenummer
Beschreibung
Menge
081084
Disk: HD4070 firmware
1
123644
Ribbon Cable: 50/C (B4J4)
1
123643
Ribbon Cable: 50/C (B5J4)
1
123642
Ribbon Cable: 50/C (B7J2)
1
123641
Ribbon Cable: 20/C (B7J4)
1
123618
Ribbon Cable: 26/C (B7J3)
1
123617
Ribbon Cable: 50/C (B7J1)
1
1. Netzstrom AUSSCHALTEN.
2. Anschlussklemmen in der folgenden Reihenfolge vom PC-104-Einschub entfernen:
– Baukarte 1 J4 – Aus Zugriffsgründen entfernen. Wieder anschließen, nachdem alle anderen Verbindungen
hergestellt wurden.
– B1, J2
– B3, J1
– B4, J1 und J4
– B5, J1 und J4
– B6, J1 und J3
3. Es sind mit den im Teilesatz 128648 bereitgestellten Kabeln folgende Verbindungen herzustellen.
– B3, J1 an B7, J4
– B4, J1 an B4, J4
– B5, J1 an B5, J4
– B7, J3 an B6, J1
1
2
3
4
5
6
7
8
1
2
3
4
5
6
5
4
3
2
1

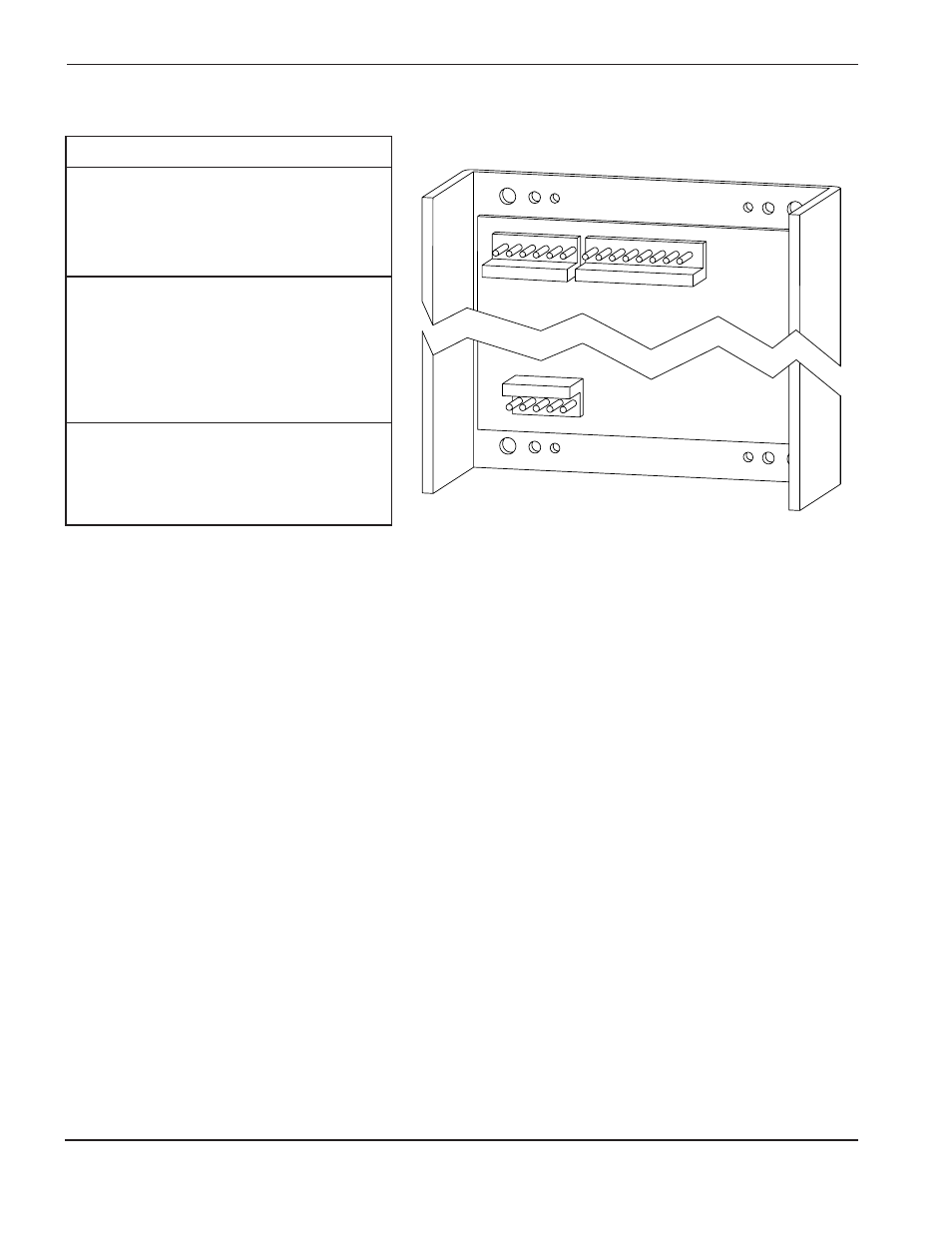

PC-104 Gleichstrom: Stift-Bezeichner
CN2 (P106)
CN1 (J14)
Kennzeichnung Stiftnr.
Funktion
1
-12 VDC
2
Nicht verwendet
CN2
3
Nicht verwendet
(P106)
4
+12 VDC
5
+12 VDC
6
Nicht verwendet
1
Nicht verwendet
2
Gemeinsam
3
Gemeinsam
CN3
4
Gemeinsam
(P82)
5
+5 VDC
6
+5 VDC
7
+5 VDC
8
Nicht verwendet
1
240 VAC
CN1
2
Nicht verwendet
(J14)
3
Gemeinsam
4
Nicht verwendet
5
Erde
CN3 (P82)
