1-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3A-21
Brenneranschlüsse

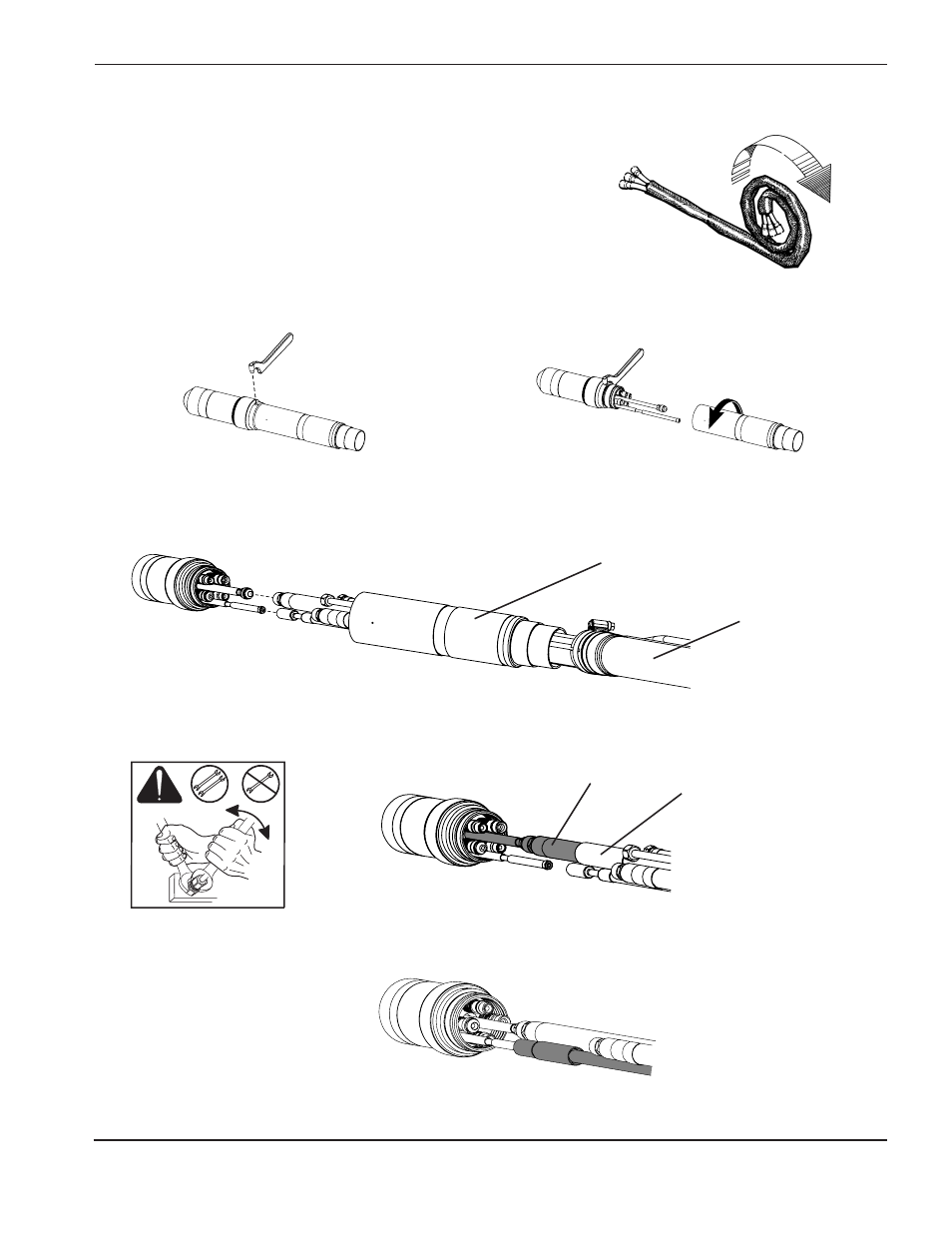

Anschluss des Brenners an das Brennerschlauchpaket
1. Die ersten 2 Meter der Leitungen auf einer flachen Oberfläche abrollen.
2. Brenner mit dem Schraubenschlüssel (104269) festhalten und Montagemuffe vom Brenner abnehmen.
*Anmerkung: Das Kunststoff-Isolierstück muss richtig sitzen, um internen Kurzschlüssen vorzubeugen.
3. Geflochtene Ummantelung zurückschieben und die Manschette über die Kabel streifen. Brenner mit den
Schläuchen im Schlauchpaket ausrichten. Die Schläuche können nicht verdreht werden. Sie sind mit Klebeband
zusammengebunden, um einer Verdrehung vorzubeugen.
4. Schlauch ‚Kühlmittel EIN’ an den Brenner anschließen.
5. Pilotlichtbogenleitung anschließen. Nur von Hand festziehen.
Geflochtene
Ummantelung
Manschette
Kunststoff-Isoliermaterial
Schlauch ‚Kühlmittel EIN’
2WRENCHES
