2-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3B-15

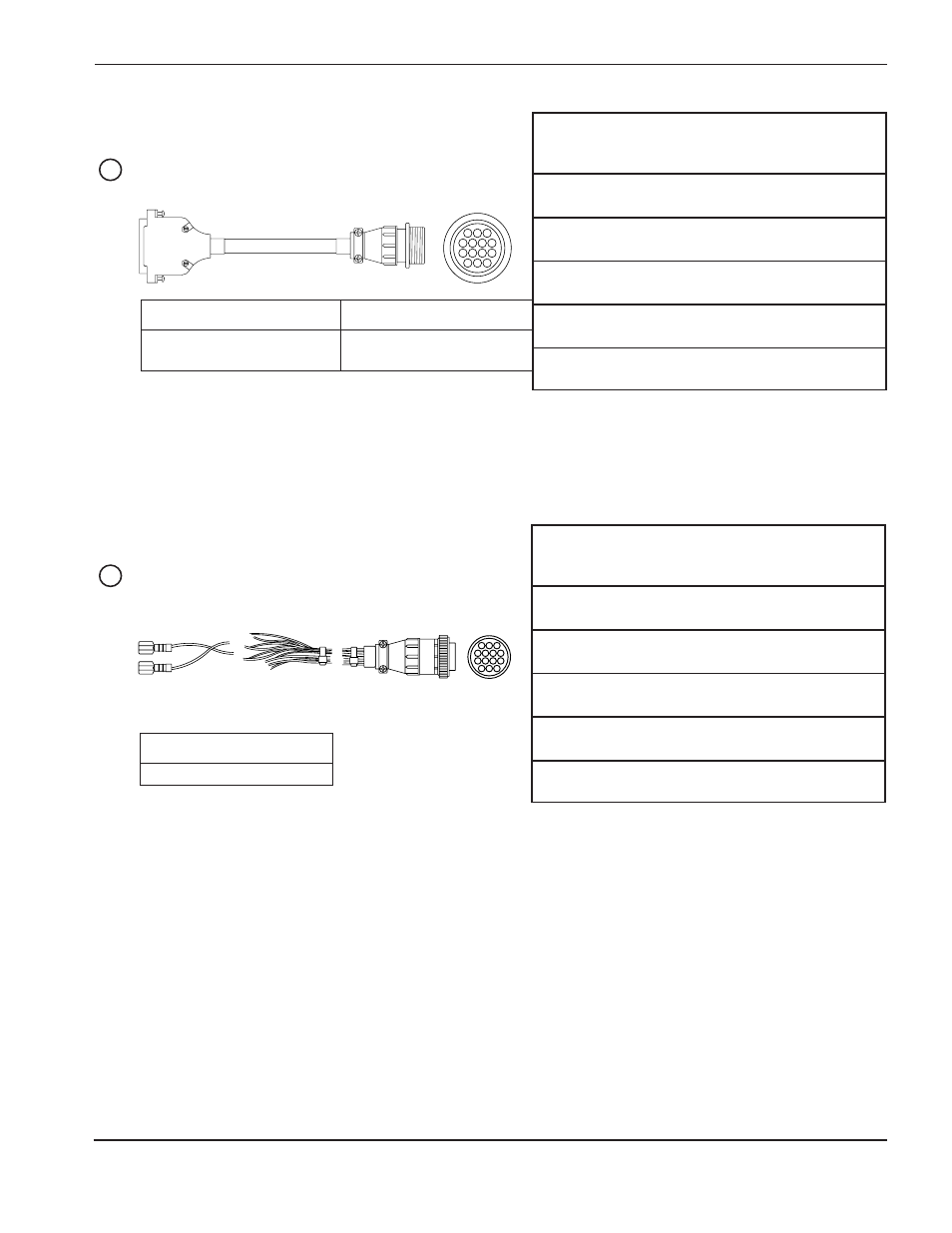

Kabel – von der Zündkonsole
zum Abschaltventil 18
KABELVERLAUFSLISTE
FUNKTION 2X2 FARBE 4X1
SEKUNDÄR 2 Rot 1
VORSTRÖMUNG 15 Weiß 2
SEKUNDÄR 3 Grün 3
BETRIEBSDURCHFLUSS 16 Weiß 4
PLASMA 4 Orange 5
VORSTRÖMUNG 17 Weiß 6
PLASMA 5 Leer 7
BETRIEBSDURCHFLUSS 18 Weiß 8
LÜFTUNG 6 Gelb 9
19 Weiß 10
KABELVERLAUFSLISTE
FUNKTION ENDE B FARBE ENDE A
SEKUNDÄR S Rot/Schwarz 1
VORSTRÖMUNG P Rot 2
SEKUNDÄR S Rot/Schwarz 3
BETRIEBSDURCHFLUSS C Rot 4
PLASMA P Rot/Schwarz 5
VORSTRÖMUNG P Rot 6
PLASMA P Rot/Schwarz 7
BETRIEBSDURCHFLUSS C Rot 8
LÜFTUNG V Rot/Schwarz 9
V Rot 10
Kabel – Abschaltventil 19
1
10 9 8
6 5 4 7
2 3
Ende B Ende A
10 10 9 9
6 6 5 5
2 2 3 3
7 7
1 1
8 8
4 4 2X2 4X1
Teile-Nr. Länge
123451 1.8 m (6 ft)
123452 3 m (10 ft)
Teile-Nr. Länge
123453 4.6 m (15 ft)
Teile-Nr. Länge
123540 0.5 m (1.5 ft)
