CNC Interface
1X3
Display
1X4
Gas Console
1X2
Slave
1X1
1X5
Gas Console
4070.08
1
9
8 10
IGN CSL 2
3X4
IGN CSL 1
3X3
Input Power
3X1
Signal
3X2
4070.09
2
9
8
10
INBETRIEBNAHME
3-16 HyPerformance HD4070 Betriebsanleitung

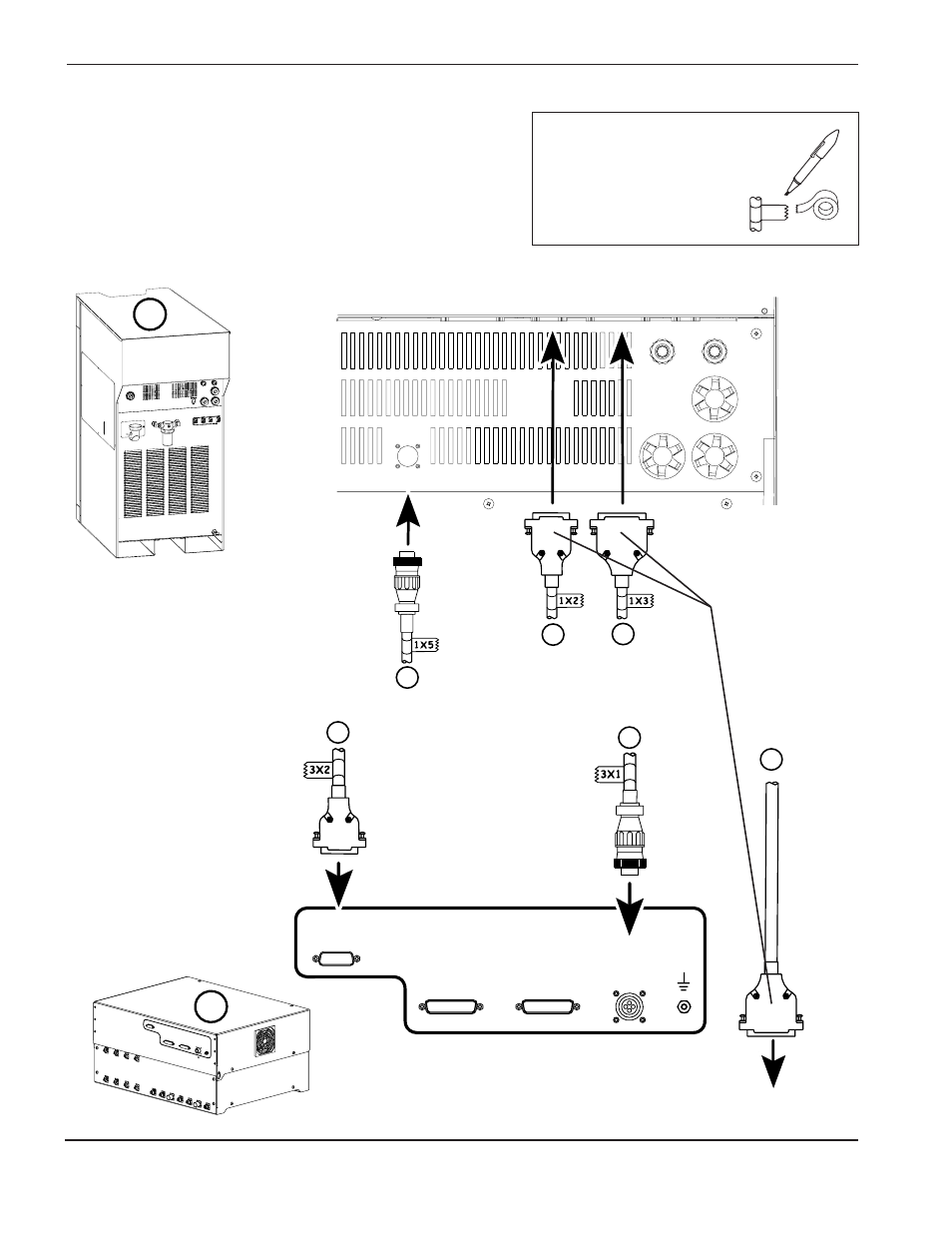

Installation der Stromquelle an die
Gaskonsole und die CNC-Kabel
Installationshinweise
Alle Enden der Kabel mit
der Identifizierungsnummer
markieren.
Steckerverbindung
(Stifte)
An die CNC anschließen
