2-BRENNER-INSTALLATION
3B-12 HyPerformance HD4070 Betriebsanleitung

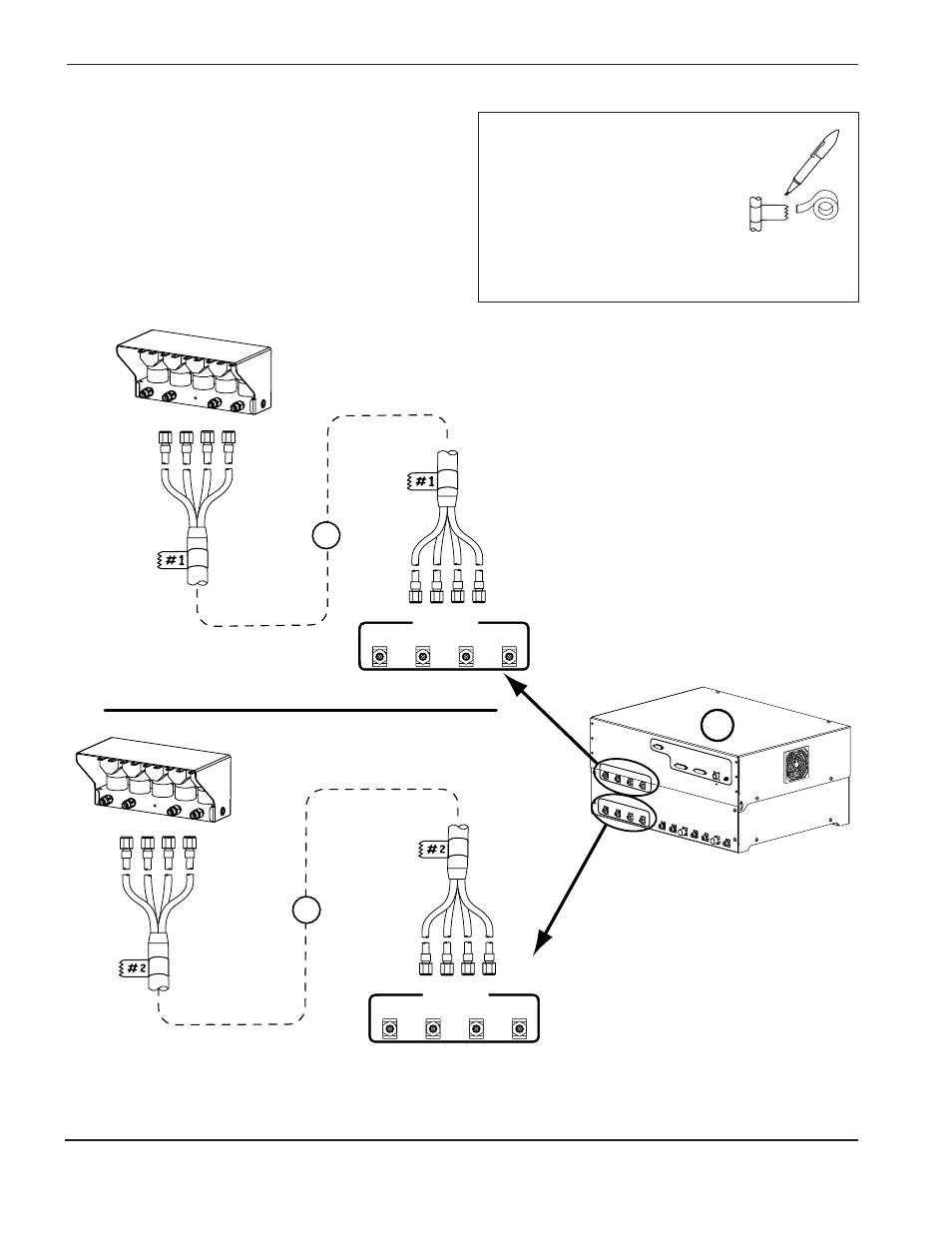

Installation der Gasschlauch-Baugruppe
Off-Valve 1
Plasma
Cut Flow Preflow
Shield
Cut Flow Preflow
4070.10E
Off-Valve 2
Plasma
Cut Flow Preflow
Shield
Cut Flow Preflow
17 b
17 a
2
Installationshinweise
Die Brennernummer an den Enden
einer jeden Gasschlauch-Baugruppe
markieren.
Sicherstellen, dass es an den
Verbindungen keine Undichtigkeiten gibt.
