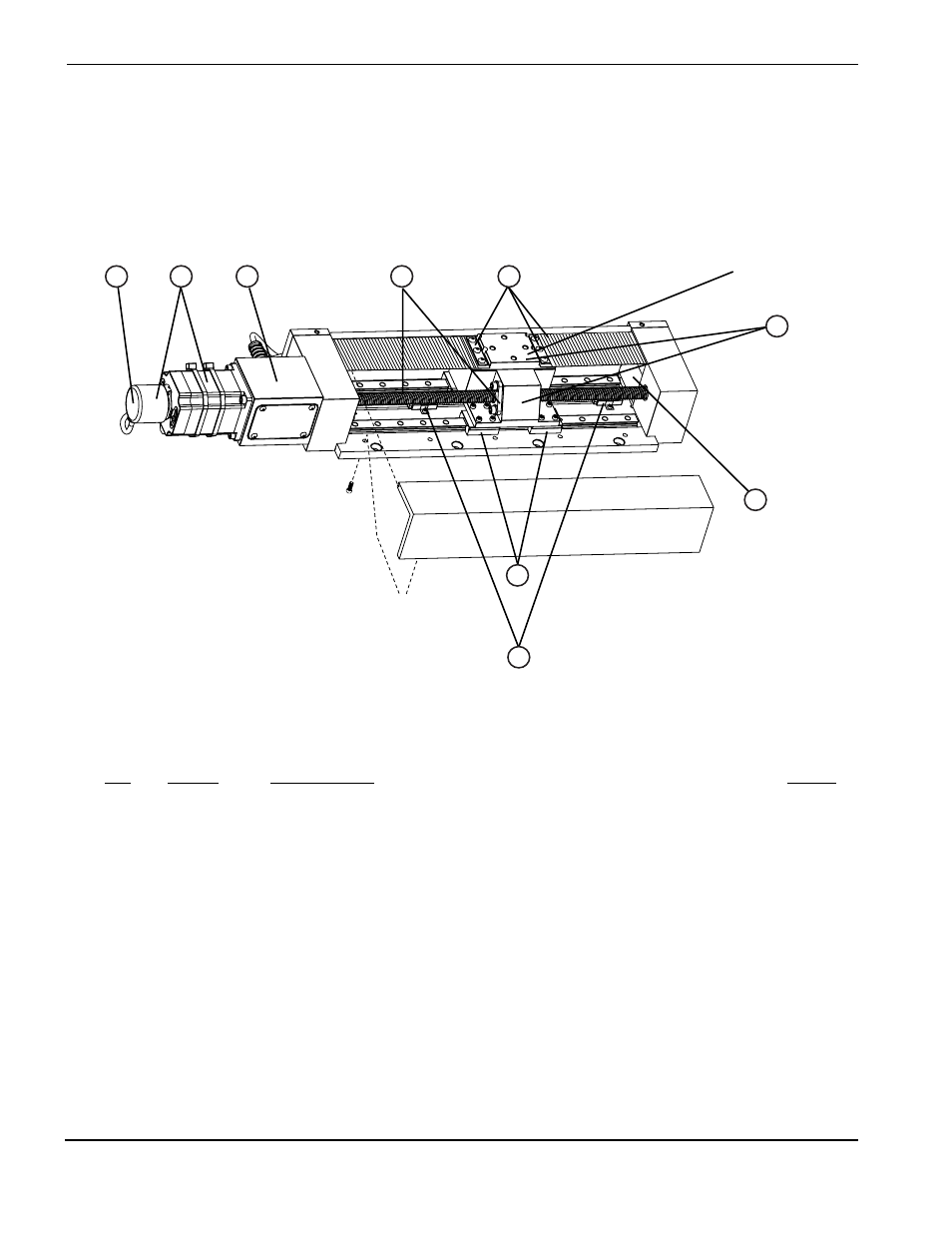

ERSATZTEILELISTE
6-16 HyPerformance HD4070 Betriebsanleitung
Integrierte Command-Brennerhöhensteuerung
Höhenverstellung für X-Y-Maschinen
Teil Teil-Nr. Beschreibung Menge
128606 X-Y lifter assembly 1
1 128726 Encoder replacement kit 1
2 128727 Motor/Encoder replacement kit 1
3 027550 Brake, power off 1
4 129699 Assembly, leadscrew standard 1
5 128607 Band seal kit 1
6 027903 Block, driving 1
7 128190 Band roller kit 4 per lifter
8 027904 Rail and block, bearing 4
9 005195 Limit switch 2
(innen)
Brennerbefestigungsblock-Bausatz,
Befestigungsstelle (Abb. 6-5)
1 2 3 4 5
6
7
8
9
