Hypertherm HD4070 Rev.1 - Handbuch (Seite 72)

1-BRENNER-INSTALLATION
3A-16 HyPerformance HD4070 Betriebsanleitung
Installation des Brenners (ohne die Brennerabknickvorrichtung)
Brenner mittels Montageblock und 2 Schrauben an die Höhenverstellung montieren. Siehe Abbildung
unten.
Das Schutzschild mit 4 Schrauben an den Montageblock anbringen. 2
1

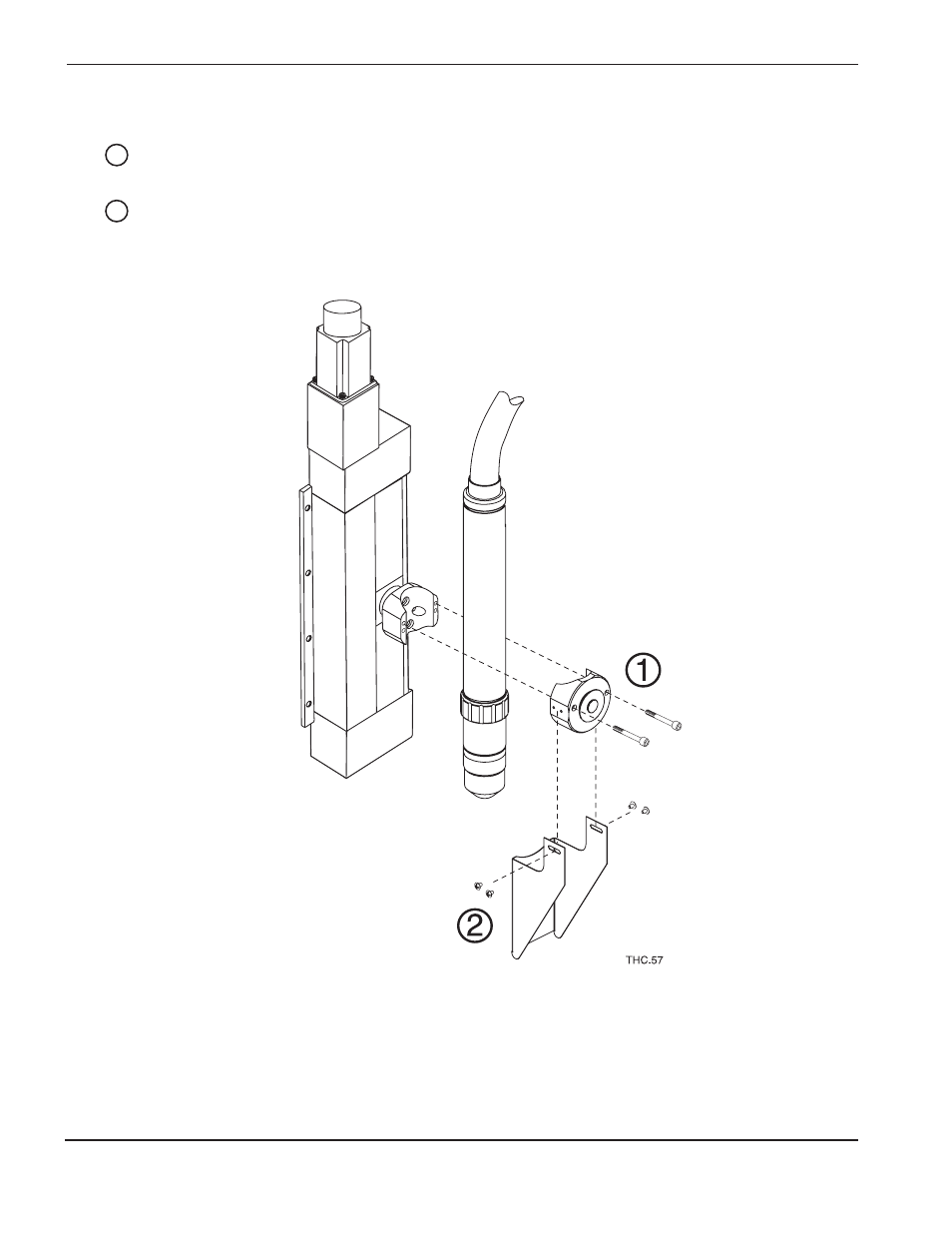

Installation des Brenners ohne die Option Brennerabknickvorrichtung
