Chopper
Plasma Power Supply
Start Circuit
Choke
Control
Logic
IGBT
Power Resistor
ALEL Caps
Diode
Cutting
Arc
Pilot
Arc
Plasma-Stromquelle
Drossel
Startkreis
Schneid-
licht-
bogen
Pilot-
licht-
bogen
Leistungs-
widerstand
Steuerlogik
ALEL-
Konden-
satoren

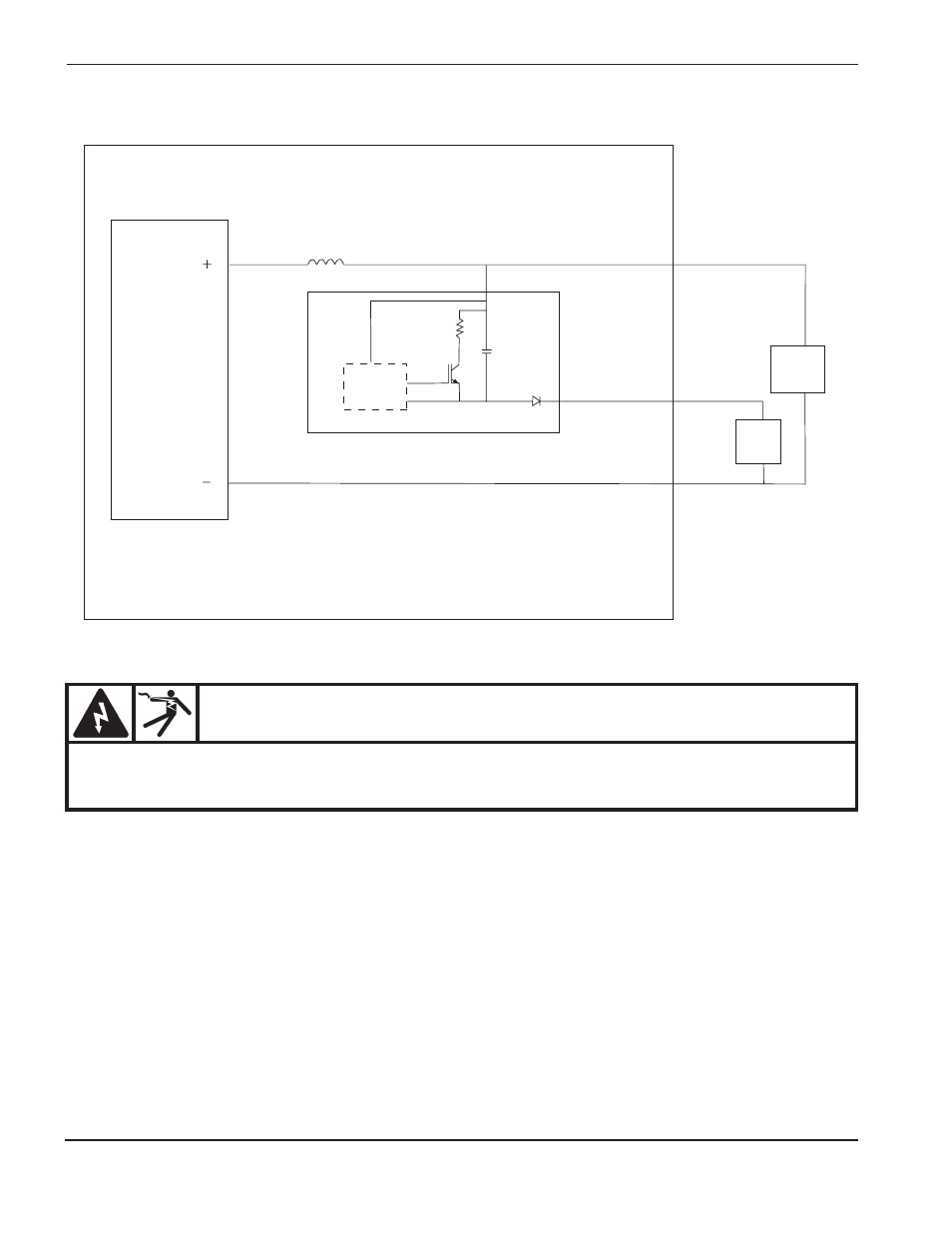

Startkreis-Schaltplan
Startkreis-Fehlerbeseitigung
• D2 muß stets aufleuchten.
• D1 leuchtet auf, sobald der Brenner gezündet wird, und geht aus, sobald der Lichtbogen auf die Platte
übertragen wird. Erfolgt die Lichtbogenübertragung sofort, leuchtet die LED nicht auf.
• Wenn kein Lichtbogen am Brenner anliegt oder der Lichtbogen nicht übertragen wird:
• Die Stromzufuhr zur Anlage unterbrechen und auf einen Widerstand von 15 kOhm zwischen H8
und H1 prüfen.
• Auf einen Widerstand von 5,5 kOhm über H10 und H4 prüfen.
Siehe Verdrahtungsdiagramme. Der Widerstand steigt aufgrund des kapazitiven Widerstands im Kreis
langsam auf die oben angegebenen Werte an.
• Die Verbindung der D12 Diode prüfen.
• Werkstückkabelanschlüsse am Arbeitstisch haben keinen guten Kontakt.
• Die LED D2 prüfen. Sie muß aufleuchten.
• Den Brenner in der Luft zünden und sicherstellen, daß D1 aufleuchtet.
• Den Widerstand über den Widerstand R3 prüfen. Er muß 1 kΩ betragen.
WARNUNG
ELEKTRISCHER SCHLAG: Bei Wartungsarbeiten an angeschlossenen Stromquellen, von denen die
Abdeckungen entfernt wurden, äußerst vorsichtig vorgehen. Gefährliche Spannungen in der Stromquelle
können schwere und tödliche Verletzungen verursachen.
