Anlagen-Bedienung-Bildschirme – Fortsetzung 4

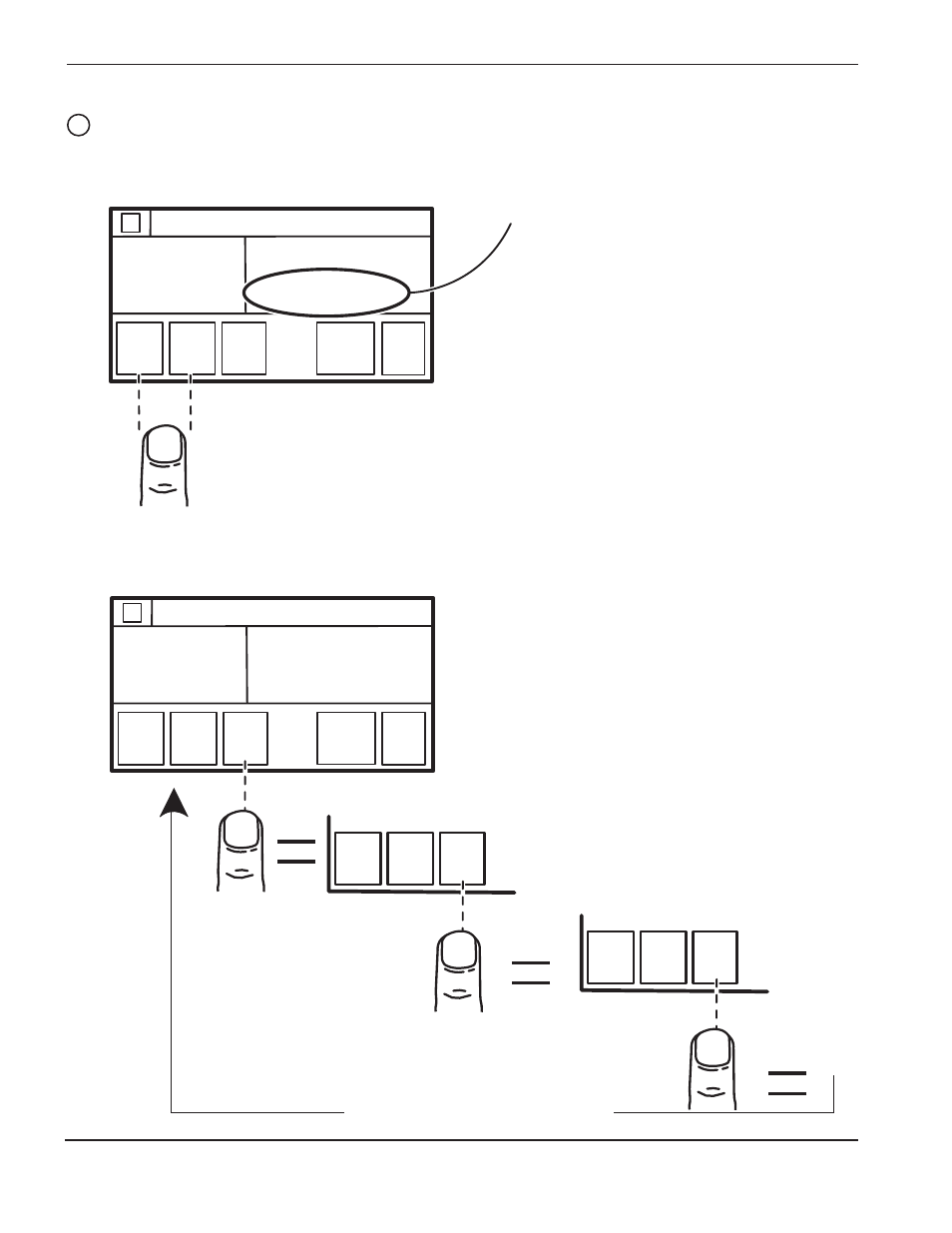

V EINGAßE (Lichtbogenspannungs-)-Knöpfe verwenden,
um die Lichtbogen-Spannungen anzupassen.
Anpassung der Lichtbogen-Spannungen
Brennerhöhe regeln
Die Höhenverstellung kann manuell auf zwei Weisen
nach oben bzw. unten bewegt werden. Bei großen
Anpassungen ist der Knopf AUTO HAND THC
(Automatik-Manuell-Brennerhöhenverstellung) und dann
die Knöpfe STOSS OBEN und STOSS UNTEN
(Aufwärts- und Abwärts-Ausrichtung) zu drücken. Die
Höhenverstellung bewegt sich so lange weiter, wie die
Knöpfe gedrückt sind. Bei kleinen Anpassungen ist
wieder der Knopf AUTO HAND THC zu drücken und die
Knöpfe STUFE + + und STUFE – – (Schritt nach oben
bzw. nach unten) zu verwenden. Immer wenn die Knöpfe
+ + oder – – (aufwärts oder abwärts) gedrückt werden,
bewegt sich die Höhenverstellung um 0,08 mm.
WICHTIG: Wenn die Knöpfe STOSS OBEN und STOSS
UNTEN oder STUFE + + und STUFE – – angezeigt
werden, ist die Lichtbogenspannungs-
Brennerhöhensteuerungsfunktion ausgeschaltet. Um die
Lichtbogenspannungs-Brennerhöhensteuerungsfunktion
wieder zu aktivieren, ist der Knopf AUTO HAND THC zu
drücken, bis man wieder zum ursprünglichen Bildschirm
zurückgekehrt ist.
Zum ersten Bildschirm zurückkehren.
