Hypertherm HD4070 Rev.1 Benutzerhandbuch
Seite 178
WARTUNG
5-28
HyPerformance HD4070
Betriebsanleitung

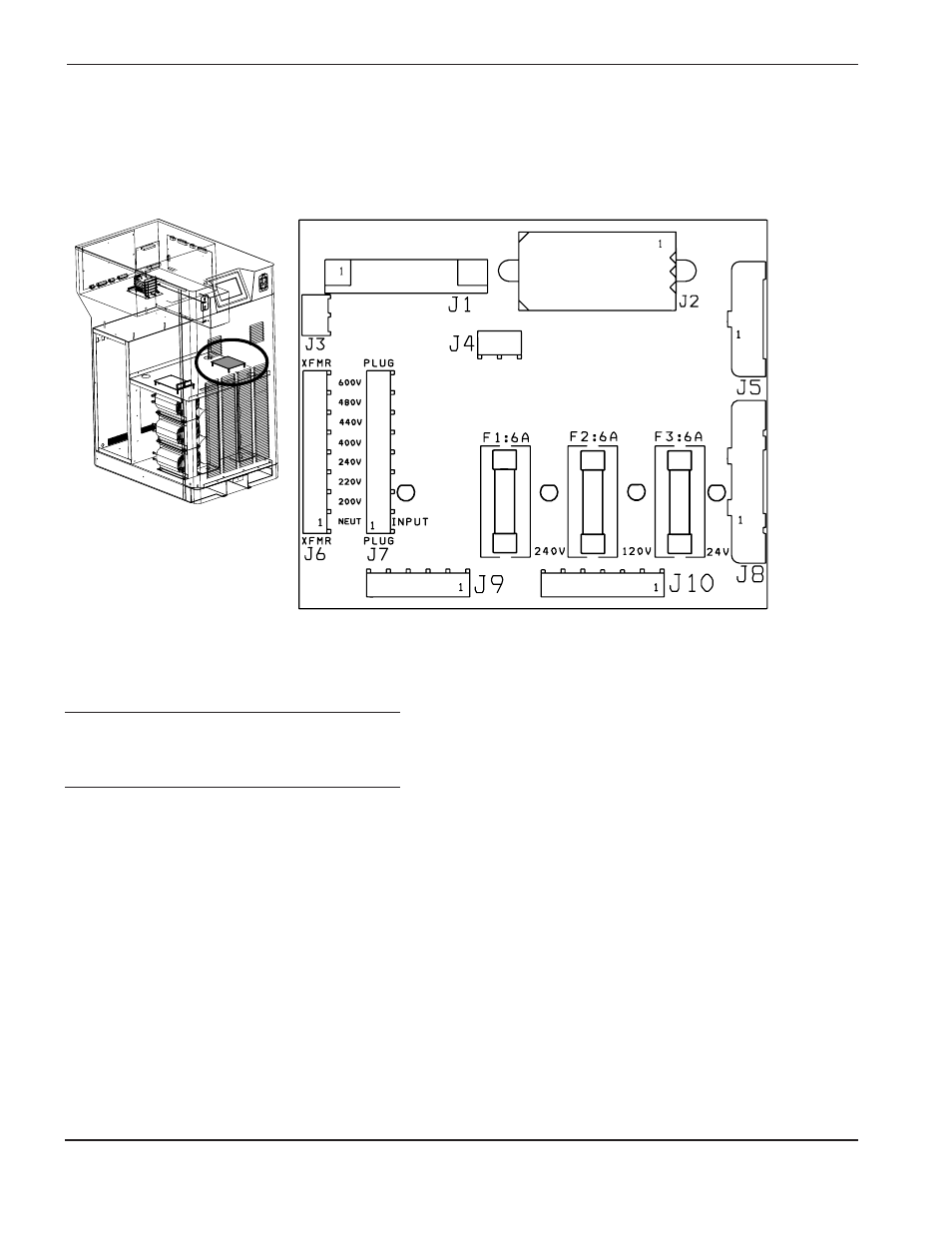

Statusanzeigen auf der Stromverteiler-Baukarte PCB4
0 4 1 6 1 0 R A . e p s
D1
D3
D4
D5
Anmerkungen:
Wenn der Netz-Trennschalter CB1 eingeschaltet ist, leuchten die LEDs D3-D5 kontinuierlich
auf.
Zum Messen der Spannungen an der Stromverteiler-Baukarte die Sicherungen F1, F2 und F3 suchen. Die
Stromquelle einschalten und die Spannung von der Oberseite jeder Sicherung zur Gehäusemasse und
anschließend von der Unterseite jeder Sicherung zur Gehäusemasse messen. Es müssen folgende
Spannungen anliegen:
F1:
240 VAC
F2:
120 VAC
F3:
24 VAC
Werden keine Spannungen gemessen oder ist eine Spannung an einem oder mehreren dieser Punkte falsch,
die Stromzufuhr unterbrechen und die Sicherungen sowie die zugehörigen Kontakte, Steckverbinder und
Verdrahtung zwischen Steckverbinder J10 der Stromverteiler-Baukarte und Sekundärwicklung des
Regeltransformator T1 prüfen.
Außerdem die Verdrahtung und Anschlüsse zwischen T1, CB1 und CON1 prüfen.
L
ED-Liste der Stromverteiler-Baukarte
LED
Beschreibung des Signals/Funktion
D3
240
VAC Ausgang
Stromanzeige
D4
120
VAC Ausgang
Stromanzeige
D5
24
VAC Ausgang
Stromanzeige
