INBETRIEBNAHME
HyPerformance HD4070 Betriebsanleitung 3-11

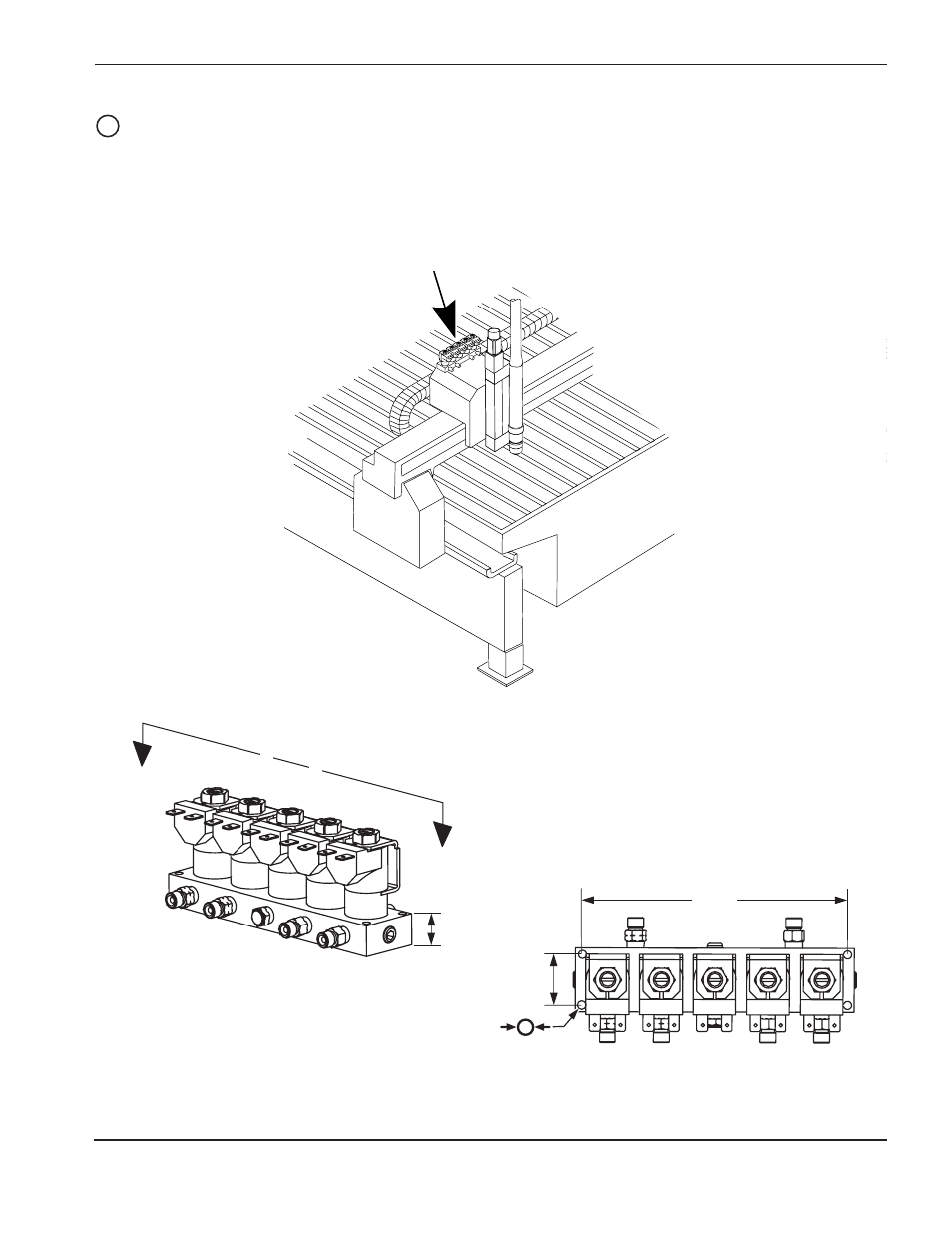

Installation der Abschaltventil-Baugruppe
• Die Abschaltventil-Baugruppe ist in der Nähe der Brennerhöhenverstellungsstation zu montieren. Die
maximale Länge der Gasschläuche zwischen Abschaltventil-Baugruppe und Brenner beträgt 1,8 m.
• 2-Brenner-Systeme: Für die 2-Brenner-Anlage sind 2 Abschaltventil-Baugruppen erforderlich.
4
4070.18
A
A
A-A
157 mm
30 mm
4,7 mm
19 mm
