2-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3B-7
2X1 2X1
(+) (+)
13a 13b
4070.05D

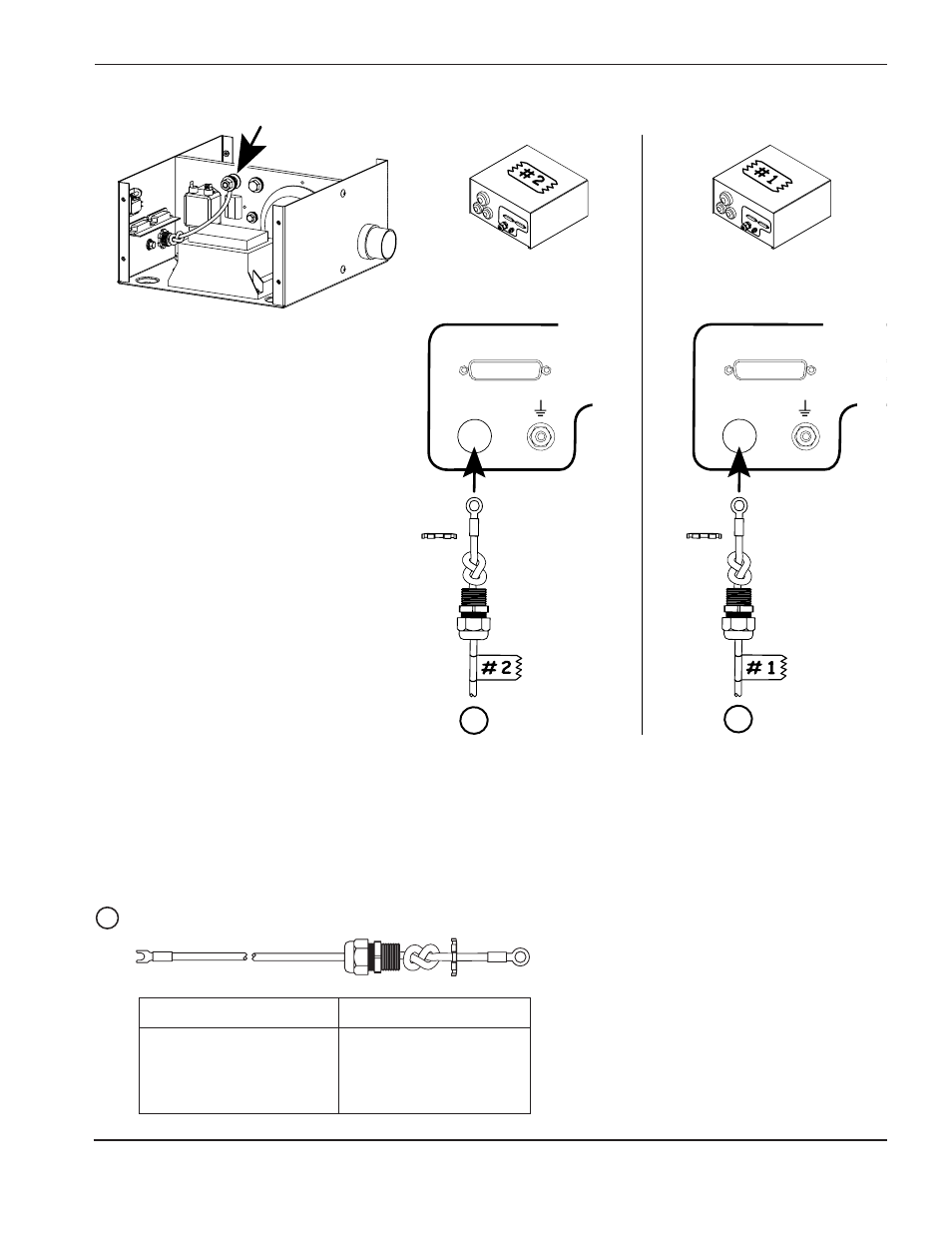

Pilot-Lichtbogen-Leitung 13
Teile-Nr. Länge
123409 3 m (10 ft)
123410 6 m (20 ft)
123411 7.5 m (25 ft)
123412 9 m (30 ft)
123413 12 m (40 ft)
Teile-Nr. Länge
123414 15 m (50 ft)
123415 23 m (75 ft)
123416 30.5 m (100 ft)
123417 46 m (150 ft)
