WARTUNG
5-46 HyPerformance HD4070 Betriebsanleitung
Drahtanschlußstellen/LEDs und Testpunkte
Stromquelle Motorantrieb-Baukarte Steuerungs-Baukarte
Gleich- Gleichspannungs- Gleichspannungs- Gleichspannungs-
spannung Drahtfarbe Ausgang Eingang Eingang
+ 12 VDC Blau TB2-1 J8-3/D43 und TP6
Gemeinsam Weiß TB2-3 J8-4/D42 und TP5
+ 12 VDC Blau TB2-2 J1-3/TP4
Gemeinsam Weiß TB2-4 J1-4/TP2
+ 24 VDC Blau TB2-5 J8-5/D41 und TP4
Erde Weiß TB2-7 J8-6/TP3 Erde
+ 24 VDC Blau TB2-6 J8-7
+ 24 VDC Blau J1-5/TP6 J8-8
Erde Weiß TB2-8 J1-6/TP5 Erde
Erde Weiß TB2-11 J8-2 Erde
+ 5 VDC Blau TB2-15 J8-1/D44 und TP7
Erde Weiß TB2-12 J1-2 Erde
+ 5 VDC Blau TB2-16 J1-1/TP1
+ 5 VDC Blau TB2-13 Widerstand 1 befestigt
Erde Weiß TB2-10 auf Wärmesenke

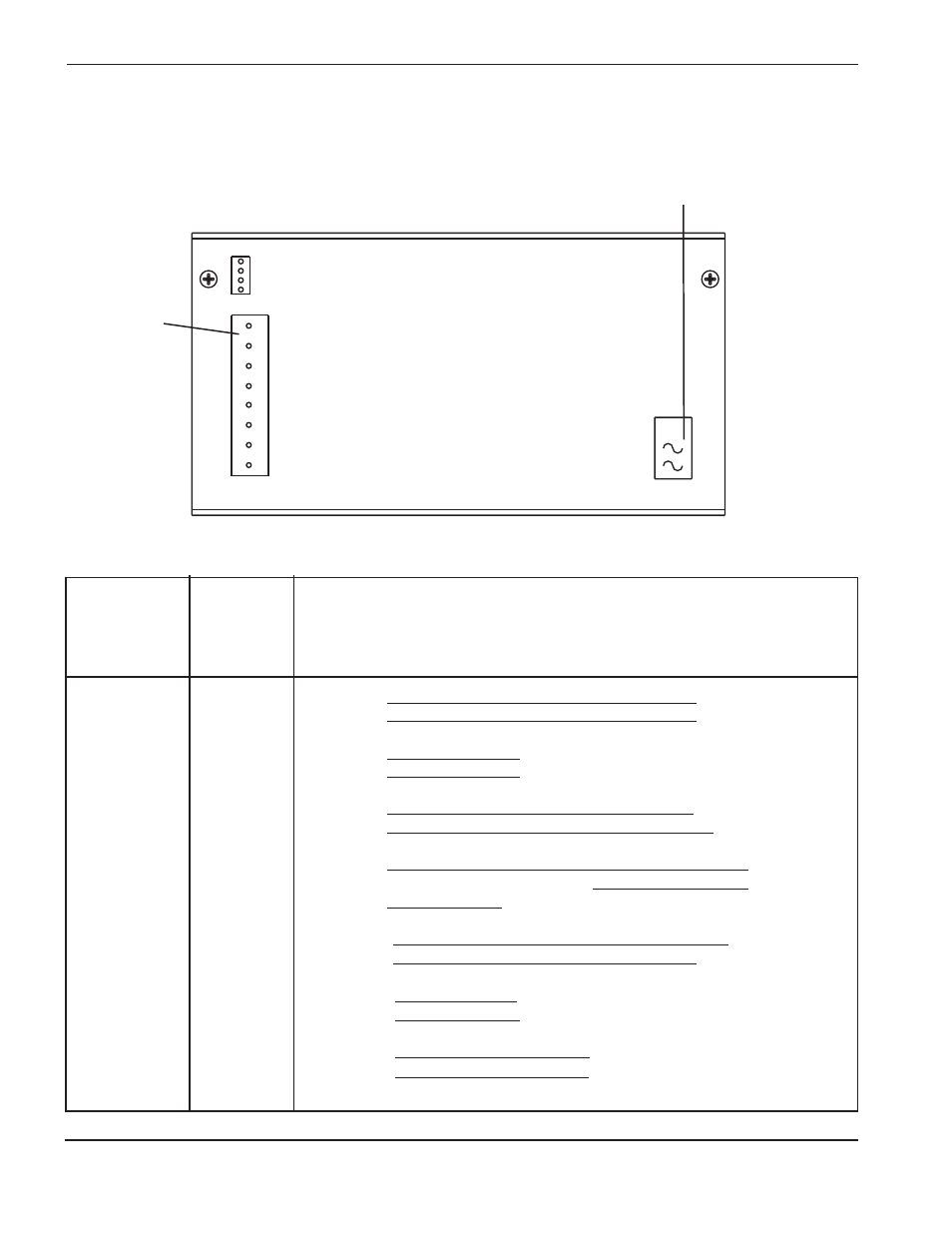

Stromquelle der Brennerhöhensteuerung
Die folgenden Anschlüsse befinden sich auf der Stromquellen-Baukarte, die sich im Inneren des
Steuerkastens befindet. Siehe untenstehende Abbildung und Tabelle. Siehe Abbildung des Steuerkastens auf
der vorhergehenden Seite für dessen Position.
THC.60
POWER SUPPLY
GND
229069
AC POWER IN
7,8 GND
9,10 GND
11,12 GND
13,14 +5V
15,16 +5V
5,6 +24V
3,4 -12V
1,2 +12V
4 PF
3 S-
2 S+
1 N/C
PWR FAIL
DC POWER OUT
PWR FAIL
TB2
TB1
Gleichspannung, LEDs und Testpunkte
