THC
Lifter I/O (1) 1X6 Motor (1) 1X7
Lifter I/O (2) 1X8 Motor (2) 1X9
4070.26D
20b
20a
21a
22a
21b
22b
23a
23b
2-BRENNER-INSTALLATION
3B-16 HyPerformance HD4070 Betriebsanleitung

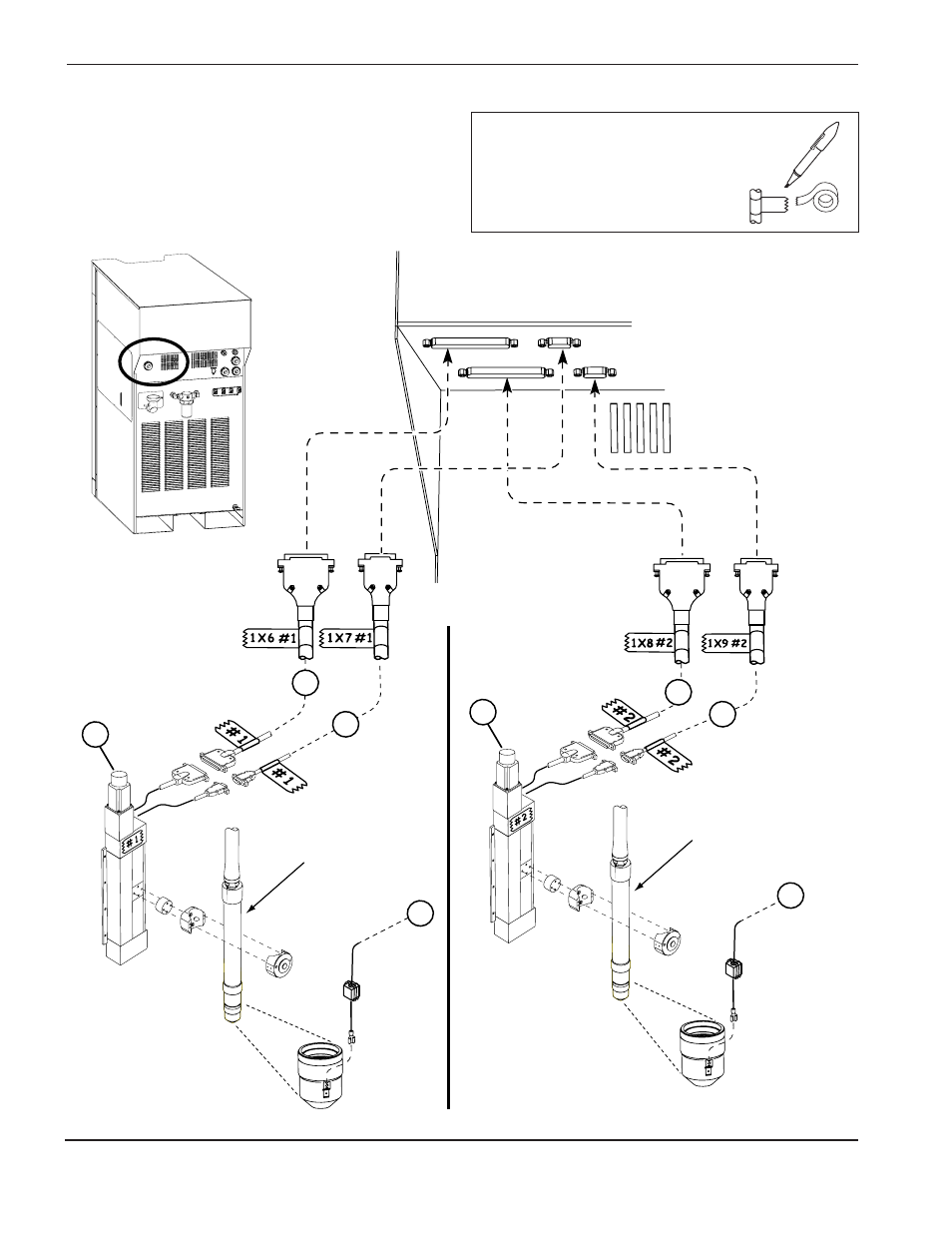

Installation der Option integrierte Command-
Brennerhöhensteuerung
Siehe Abschnitt 3A bezüglich der Anleitungen für die
Montage der Optionen Höhenverstellung für X-Y
Maschinen, Brennerbefestigungsblock und Brenner-
Kollisionsschutz (Abschaltdose).
Installationshinweise
Die Enden eines jeden Kabels mit der
Identifizierungsnummer und der
Brennernummer markieren.
Brenner Nr. 2
Brenner Nr. 1
