U
V
W
PE
WARTUNG
5-12
HyPerformance HD4070
Betriebsanleitung
Messung des Stroms
Anmerkung: Leitungen in folgender
Reihenfolge überprüfen
U nach V
U nach W
V nach W
Jede Leitung gegen den Schutzleiter prüfen.
Wenn eine Leitung 10 % oder mehr als die
anderen zwei hat, dann einen Leitungszweig
auf U legen.

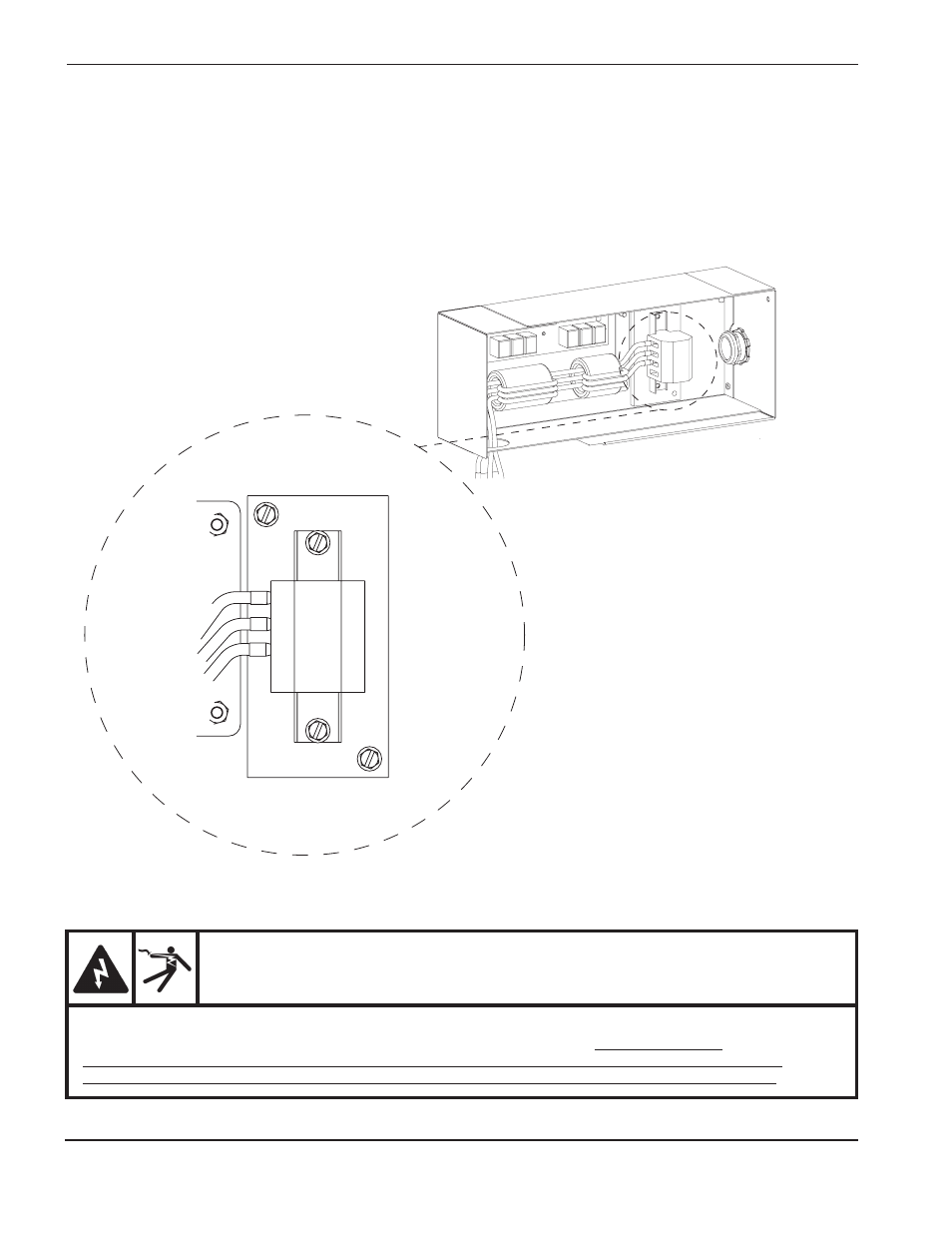

5. Spannung zwischen den Klemmen W, V und U von TB1, sie befindet sich auf der rechten Seite der Stromquelle,
messen. Siehe Abbildung oben. Siehe auch Verdrahtungsdiagramm in Abschnitt 7, wenn erforderlich. Die
Spannung zwischen jeweils 2 der 3 Klemmen muß der Netzspannung entsprechen. Ist dies nicht der Fall, die
Hauptstromzufuhr unterbrechen und die Anschlüsse, das Netzkabel und die Sicherungen am Hauptschalter
prüfen. Defekte Komponenten ggf. reparieren und/oder ersetzen.
WARNUNG
Es ist Netzspannung am Hauptschütz vorhanden, wenn der Hauptschalter auf EIN gestellt ist, selbst
wenn der Netz-Trennschalter an der Stromquelle auf AUS gestellt ist. Beim Messen der
Primärspannung in diesen Bereichen äußerst vorsichtig vorgehen. Die an Reihenklemmen und
Schützen anliegenden Spannungen können schwere oder tödliche Verletzungen verursachen!
