INBETRIEBNAHME

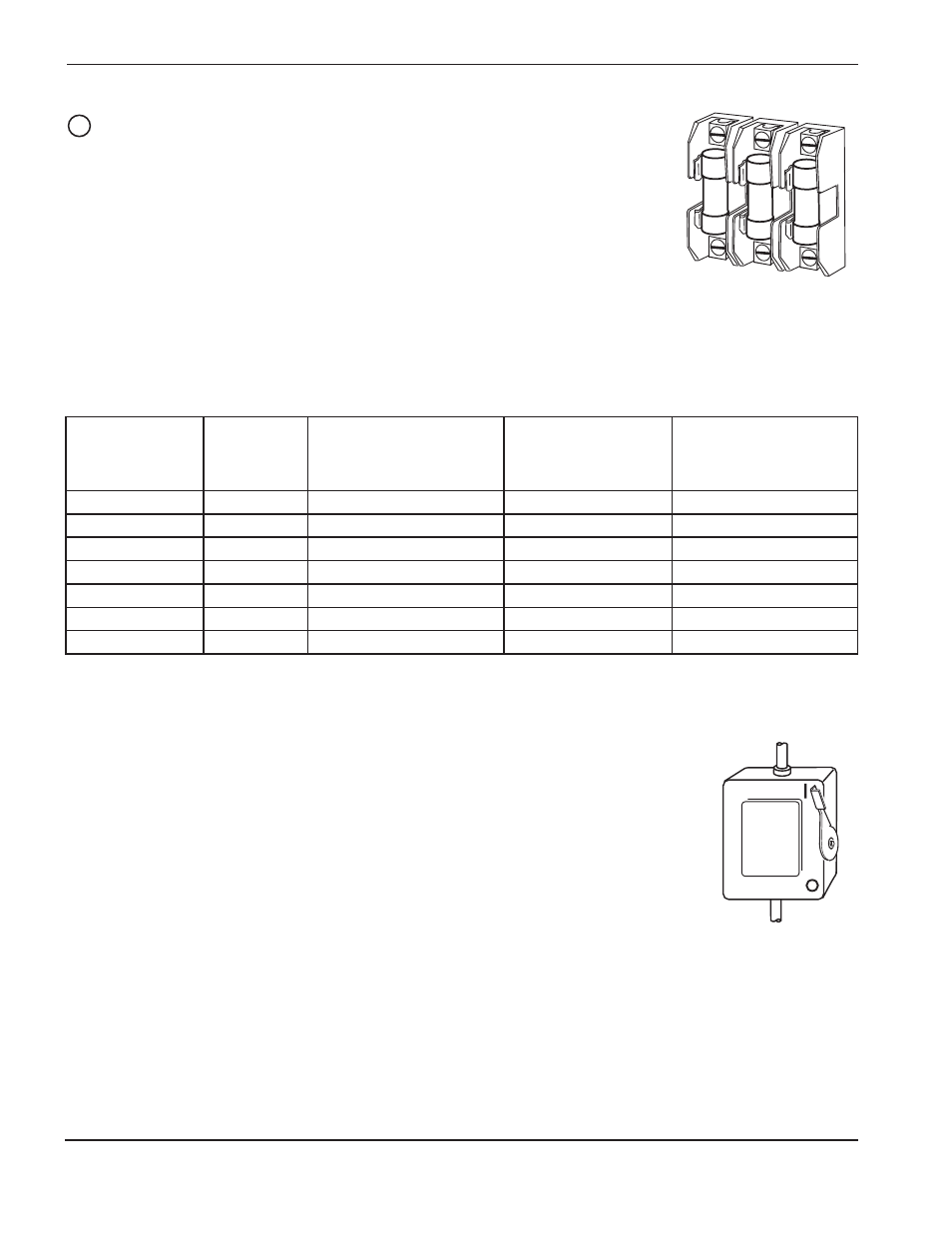

Netz-Trenn-Schalter
Der Netz-Trenn-Schalter dient der Unterbrechung (Isolierung) der Netzversorgung.
Der Schalter ist für den Bediener leicht erreichbar an einer Wand in der Nähe der
Stromquelle anzubringen. Der Netz-Trenn-Schalter ist von qualifiziertem Personal
entsprechend den nationalen und örtlichen Richtlinien zu installieren.
Der Schalter muß:
• in „AUS”-Stellung die elektrische Anlage isolieren und alle stromführenden Teile von der
Netzversorgung trennen,
• eine eindeutige Markierung der „AUS”- und „EIN”-Stellung haben, und zwar mit
„O” (AUS) und „I” (EIN),
• einen externen Bedienergriff haben, der in „AUS”-Stellung abgeschlossen werden kann,
• einen strombetriebenen Mechanismus enthalten, der als Notstop fungiert,
• mit trägen Schmelzsicherungen installiert sein, um einen korrekten Unterbrechungsgrad (siehe obige Tabelle) zu
gewährleisten.
Empfohlene
Netz- Netzstrom träge Schmelz-
spannung Phase bei 40 kVA Ausgang Sicherung Kabelstärke (AWG)
200 VAC 3 125 A 150 A (*Siehe Anmerkung unten)
220 VAC 3 113 A 150 A 2 AWG
240 VAC 3 103 A 125 A 4 AWG
400 VAC 3 62 A 80 A 6 AWG
440 VAC 3 56 A 70 A 6 AWG
480 VAC 3 52 A 70 A 6 AWG
600 VAC 3 41 A 50 A 8 AWG
Netzstrom-Anforderungen
Allgemeines
Alle Schalter, trägen Sicherungen und Stromkabel sind vom Kunden beizustellen
und müssen entsprechend den in den nationalen oder örtlichen Richtlinien für
Elektrizität gemachten Angaben ausgewählt werden. Die Installation muss von
einem lizenzierten Elektriker vorgenommen werden. Es ist ein separater Primär-
Hauptschalter für die Stromquelle zu verwenden.
Anmerkung: Die Hauptversorgungsschutzeinrichtung (Trennschalter oder Sicherung) muss so dimensioniert
sein, dass sie alle Zweigversorgungslasten, sowohl bei Stoßstrom als auch Beharrungsstrom,
verarbeiten kann. Die Stromquelle muss innerhalb eines der Zweigversorgungsschaltkreise
verdrahtet sein. Der Beharrungsstrom der Stromquelle ist in der nachfolgenden Tabelle
aufgelistet und der Stoßstrom hierzu beträgt das Zehnfache des Nenneingangsstroms und
dauert bis zu 0,2 Sekunden bzw. 10 Netztaktungen.
7
Netzkabel
Die Kabelstärken sind vom Abstand zwischen Steckdose und Hauptschalttafel abhängig. Die empfohlenen
Kabelstärken in der obigen Tabelle wurden dem 1990er Handbuch für U.S. National Electric Code (US-
Elektroinstallationsvorschriften), Tabelle 310.16 entnommen. Ein 4-Leiter-Netzkabel (3 Leiter mit Schutzleiter) mit
einem Leitertemperaturbereich von 60° C verwenden. Die Installationen sind von qualifiziertem Personal auszuführen.
FUSE
SWITCH BOX
1
3-14 HyPerformance HD4070 Betriebsanleitung
*Anmerkung: Es ist ein auf 90 °C ausgelegter Draht vom Typ 2 AWG zu verwenden, statt eines gleichwertigen
Kabels (1 AWG) mit größerem Durchmesser, das auf 60 °C ausgelegt ist.
