INBETRIEBNAHME
HyPerformance HD4070
Betriebsanleitung
3-15
Netzversorgungsanschluß
Anmerkung: Zur einfachen Installation das Haupt-Netzkabel erst dann installieren, wenn die
Brennerhöhensteuerungs-Kabel installiert worden sind.

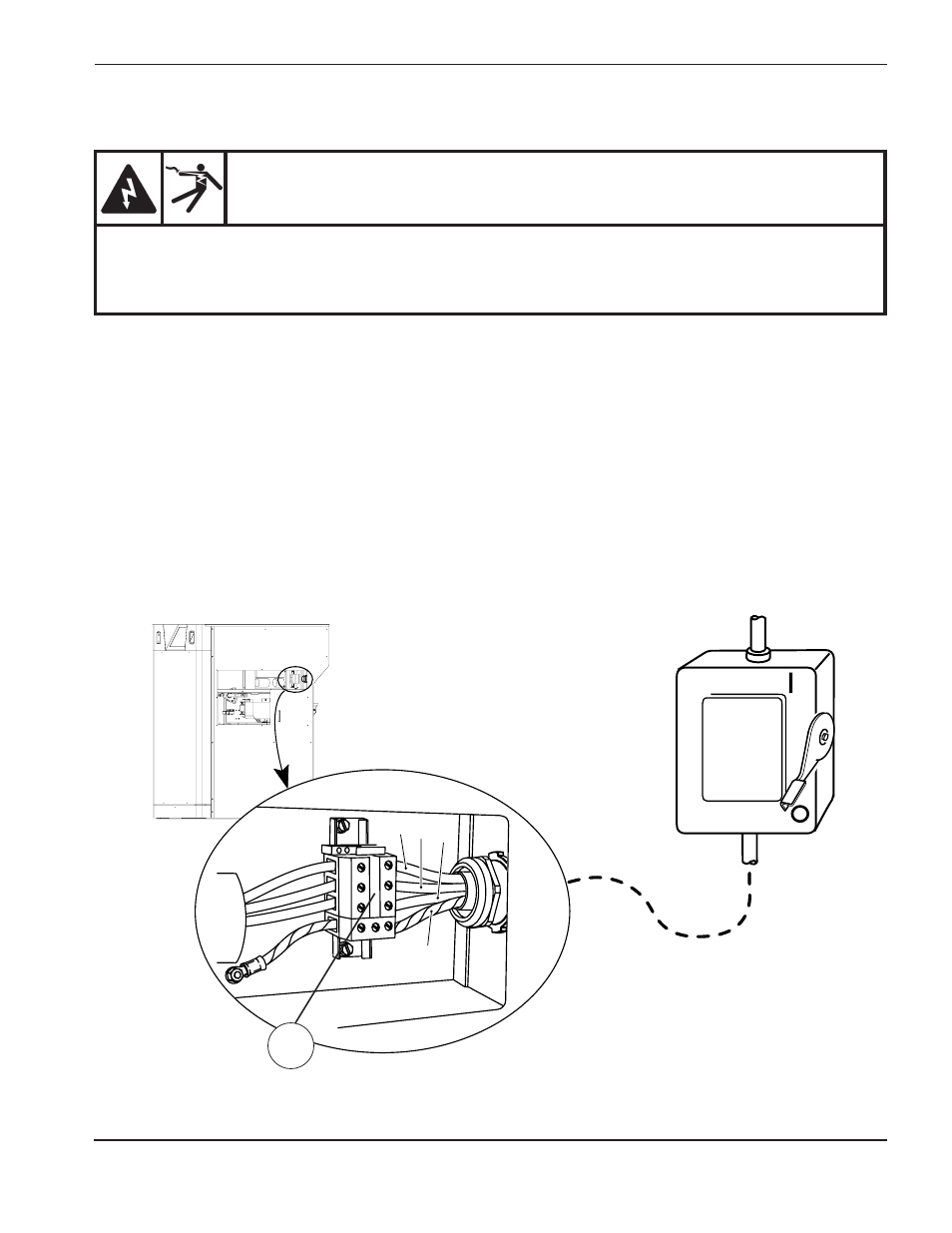

1. Das Netzkabel durch die Zugentlastung an der Rückseite der Stromquelle einführen.
2. Schutzleiter-Kabel (PE) wie unten gezeigt an die GND-Klemme von TB1 anschließen.
3. Netzkabel wie unten gezeigt an die Klemmen von TB1 anschließen.
4. Nachprüfen, ob der Hauptschalter in AUS-Stellung ist und für die verbleibende Installationsdauer der
HD4070-Anlage auch in AUS-Stellung bleibt.
5. Die Netzleiter entsprechend den nationalen und örtlichen Vorschriften an den Netztrennschalter anschließen.
L1 = Schwarz
L2 = Weiß
L3 = Rot
GND = Grün/Schutzleiter-Abschirmung
WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Der Hauptnetzschalter muß in AUS-Stellung sein, bevor Netzkabelanschlüsse vorgenommen werden.
In den USA ist ein Verriegelungs- und Kennzeichnungsverfahren zu verwenden, bis die Installation
abgeschlossen ist. In anderen Ländern sind die entsprechenden nationalen bzw. örtlichen
Sicherheitsverfahren zu befolgen.
Haupt-
schalter
Netzkabel
TB1
