INBETRIEBNAHME
HyPerformance HD4070 Betriebsanleitung 3-9
Aufstellung der Gaskonsolen-Baugruppe
• Gaskonsole in der Nähe des Schneidtisches aufstellen. Genügend Raum zur Öffnung des aufklappbaren
Oberteils zu Servicezwecken freilassen. Die bevorzugte Ausrichtung wird in der Abbildung unten gezeigt.
Die maximale Kabellänge zwischen Stromquelle und Gaskonsole beträgt 45 m. Die maximale Kabel- und
Schlauchlänge zwischen Gaskonsole und Zündkonsole sowie Abschaltventil-Baugruppe beträgt 30 m.
• Die Luft für die Belüftung wird durch die Lüfter auf beiden Seiten eingezogen und an der Vorderseite der
Einheit herausgelassen. Die Lüfter kühlen die Konsole und blasen jegliche Gasansammlungen aus dem
Gehäuse.
2
4070.20

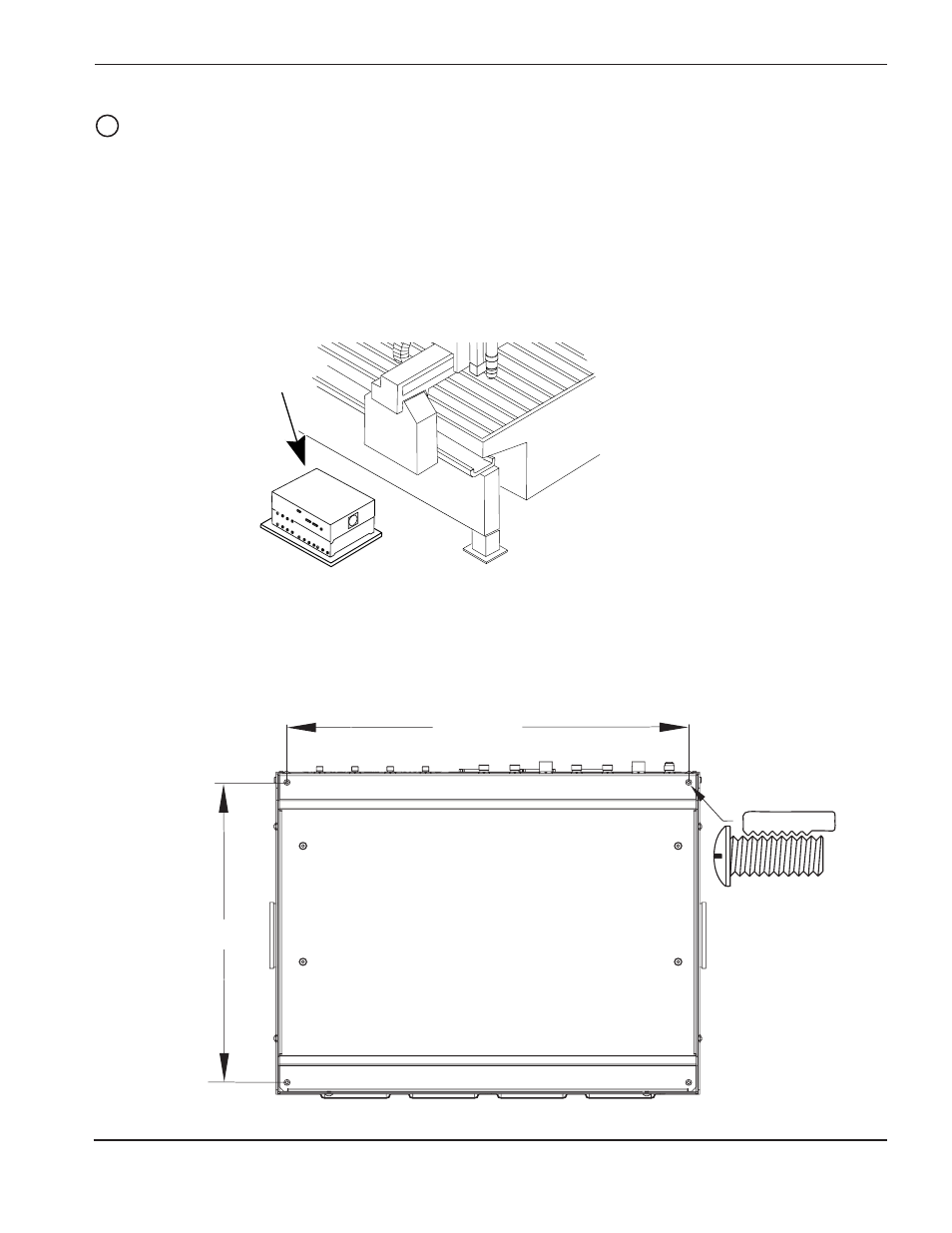

Bevorzugte Ausrichtung
der Gaskonsole
4070.22
578 mm
1/4-20
432 mm
