INBETRIEBNAHME
3-20 HyPerformance HD4070 Betriebsanleitung

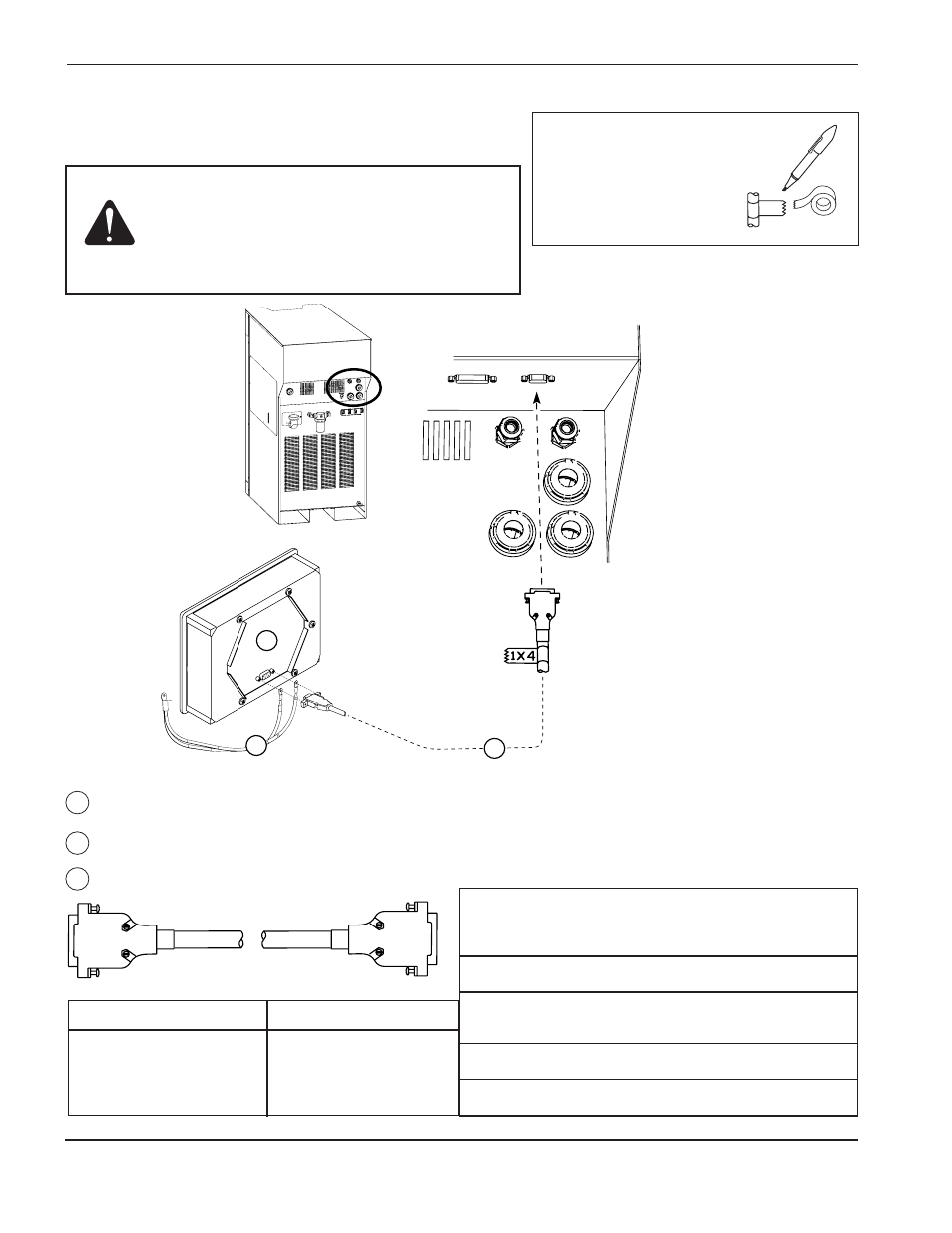

Installation des Kabels für das
entfernte Display
Installationshinweise
Enden des Kabels mit
der Identifizierungsnummer
markieren.
Entferntes Display
Teile-Nr. Länge
123476 2 m (6 ft)
123481 3 m (10 ft)
123482 6 m (20 ft)
123018 7.5 m (25 ft)
123484 9 m (30 ft)
Teile-Nr. Länge
123485 12 m (40 ft)
123019 15 m (50 ft)
123487 23 m (75 ft)
123488 30.5 m (100 ft)
123489 46 m (150 ft)
KABELBELEGUNG – von der Stromquelle zum Kabel für
das entfernte Display
1X4 Farbe Display
5 Schwarz 1
9 Rot 2
8 Nicht angeschlossen 1
7 Nicht angeschlossen 1
4 Nicht angeschlossen 2
3 Weiß 1
6 Schwarz 2
2 Grün 3
1 Schwarz 4
1X4 Steckverbindung
(Buchse)
A1
Signalkabel – von der Stromquelle zum entfernten Display A2
Schutzleiter A3
4070.52
A1
Display
1X4
A 2
Ground to Chassis
A3
Schutzleiter an Gehäuse
Steckerverbindung
(Buchse)
Vorsicht: Die Anlage HD4070 kann nur einen
Berührungsbildschirm unterstützen, entweder
vor Ort oder entfernt. Die Installation von
Anzeigen an beiden Standorten an einer
Anlage verursacht Fehlfunktionen oder
Beschädigung.
