WARTUNG
3
5-20 HT4400 Betriebsanleitung

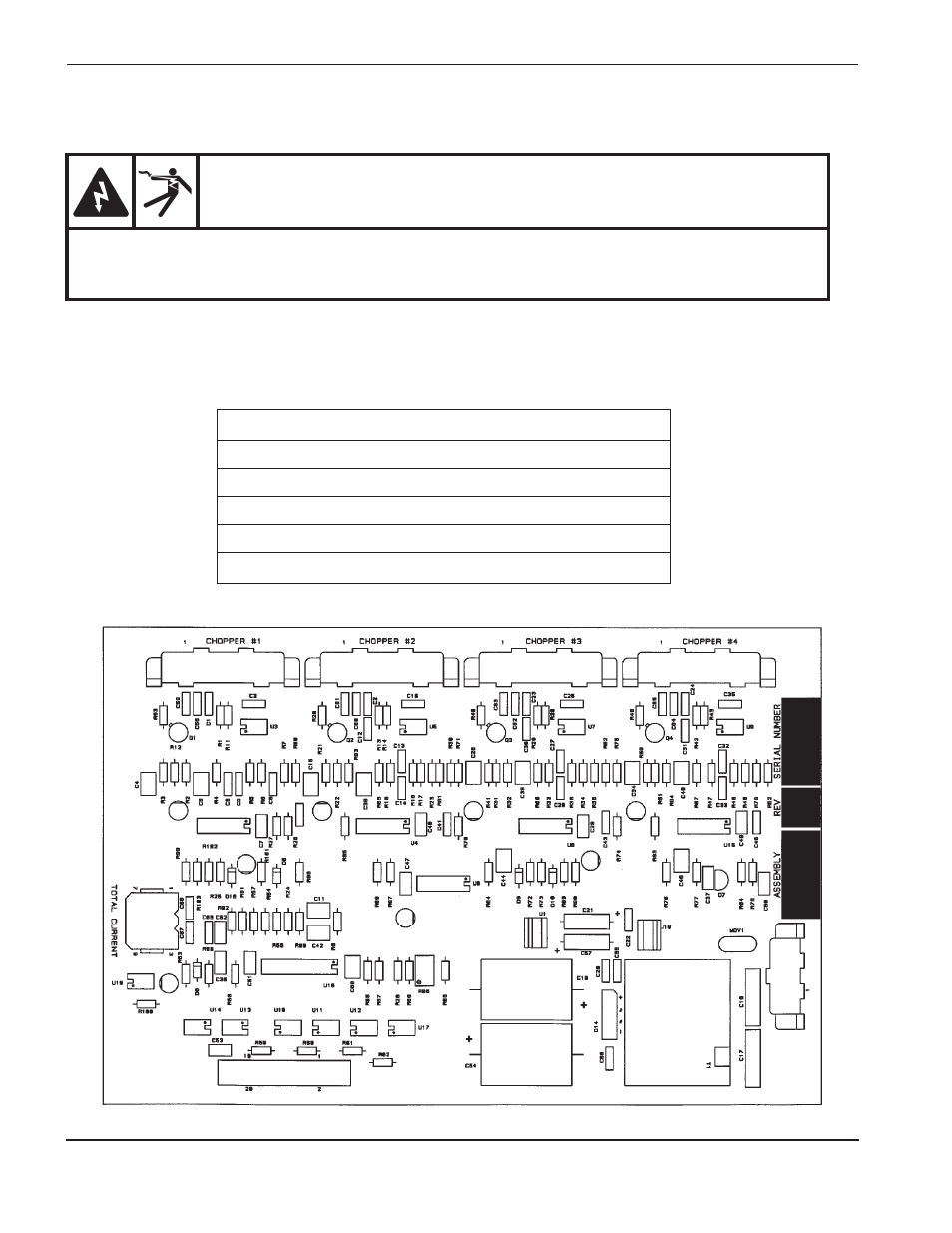

Stromfühlertest
Die Signale von den Stromfühlern können als Spannungen gemessen werden. Die folgende Tabelle und Abbildung
zum Prüfen der richtigen Strompegel verwenden, während die Stromquelle eingeschaltet ist und der Brenner
schneidet.
WARNUNG
ELEKTRISCHER SCHLAG: Bei Wartungsarbeiten an angeschlossenen Stromquellen, von denen die
Abdeckungen entfernt wurden, äußerst vorsichtig vorgehen. Gefährliche Spannungen in der Stromquelle
können schwere und tödliche Verletzungen verursachen.
REC9
REC10
REC5 REC6 REC7
REC3
REC4
Chopper Meßpunkt Ausgangswert
CH1 REC9 Kontakte 3 und 4 4 V = 100 A
CH2 REC5 Kontakte 3 und 4 4 V = 100 A
CH3 REC6 Kontakte 3 und 4 4 V = 100 A
CH4 REC7 Kontakte 3 und 4 4 V = 100 A
Gesamtstrom REC10 Kontakte 3 und 4 3,2 V = 400 A
