INBETRIEBNAHME
1
3-16 HT4400 Betriebsanleitung

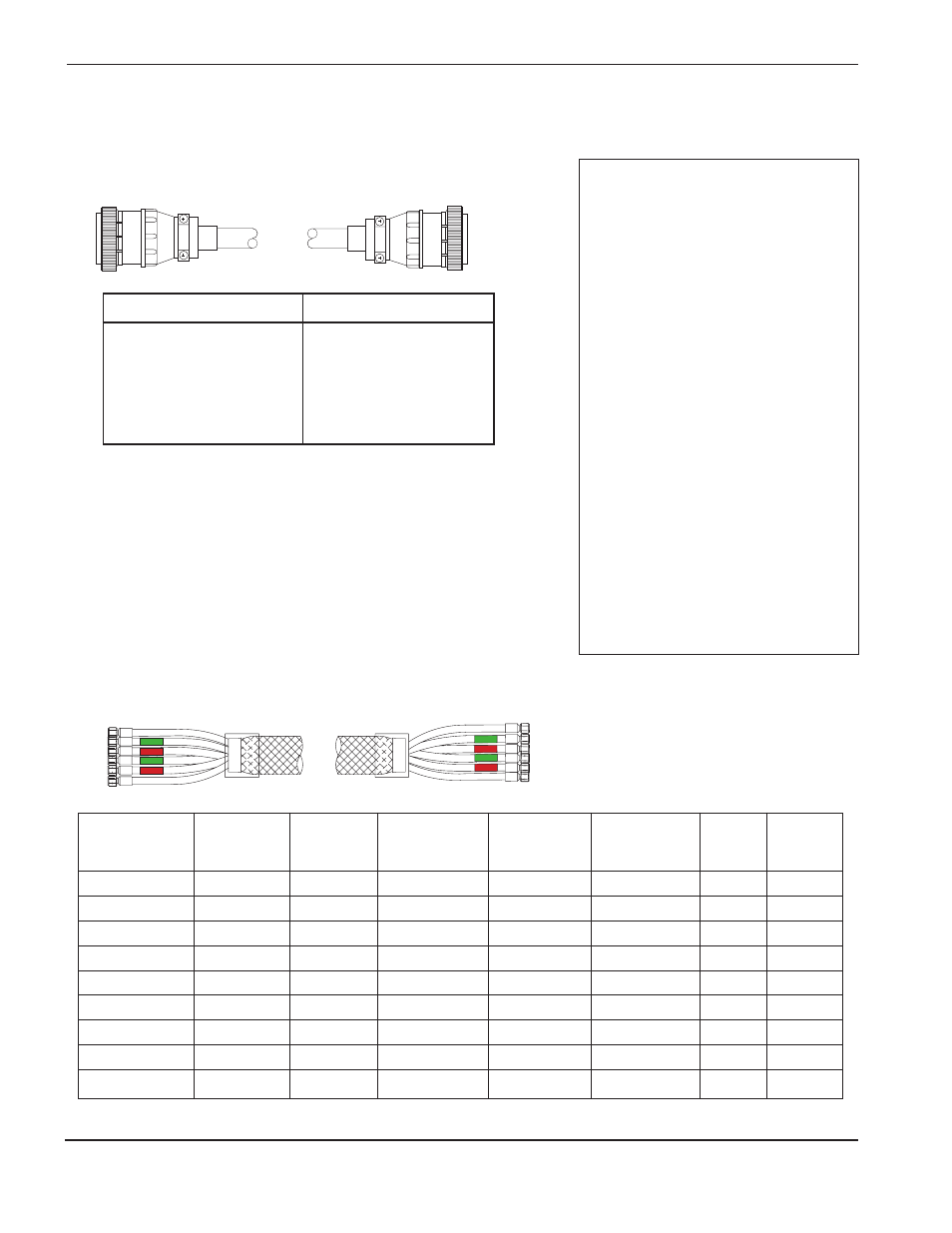

Gaskonsolenanschlüsse – 2 von 3
ቨ Kabel 2 – Zwischen Gaskonsole und
Stromquelle
ቩ Schläuche – Zwischen Gaskonsole und
Ventilblock
Installationshinweise
ቨ
KABELBELEGUNG – Kabel 2 zwischen
Gaskonsole und Stromquelle
SIGNAL 3X1 FARBE 1X2
Auswahl O2/N2 1 Abschirmung 1
Auswahl O2/N2 5 Schwarz 5
Auswahl O2/N2 6 Weiß 6
SV1 2 Schwarz 2
SV1 3 Grün 3
Abschirmung 7 Abschirmung 7
SV2 8 Schwarz 8
SV2 9 Blau 9
Abschirmung 4 Abschirmung 4
BCD Gemeinsam 10 Abschirmung 10
(BCD = Binärer Dezimalcode)
BCD Bit 8
16 Schwarz 16
BCD Bit 4 17 Gelb 17
BCD Bit 2 11 Schwarz 11
BCD Bit 1 12 Braun 12
Abschirmung 18 Abschirmung 18
SV6 19 Schwarz 19
SV6 20 Orange 20
Abschirmung 13 Abschirmung 13
SV3 23 Rot 23
SV3 24 Gelb 24
Abschirmung 25 Abschirmung 25
SV5 26 Rot 26
SV5 27 Braun 27
Abschirmung 28 Abschirmung 28
SV7 29 Schwarz 29
SV7 30 Rot 30
Abschirmung 34 Abschirmung 34
Magnetventil entlüften 32 Rot 32
Magnetventil entlüften 33 Blau 33
Abschirmung 37 Abschirmung 37
SV4 35 Rot 35
SV4 36 Grün 36
Abschirmung 31 Abschirmung 31
Teile-Nr. Länge
123562 10 ft (3 m)
123563 15 ft (4.6 m)
123564 20 ft (6.1 m)
123565 25 ft (7.6 m)
123566 30 ft (9.2 m)
123567 40 ft (12.2 m)
023496 50 ft (15.3 m)
Teile-Nr. Länge
123568 60 ft (18.3 m)
023497 75 ft (22.9 m)
023498 100 ft (30.5 m)
123087 125 ft (38.1 m)
023499 150 ft (45.8 m)
123031 175 ft (53.4 m)
023500 200 ft (61 m)
3X1 1X2
Schlauchpaket – Plasmagas- Plasmagas- Sekundärgas- Sekundärgas-
Zwischen Gaskonsole Länge Vorströmung Betriebsströmung Vorströmung Betriebsströmung Plasmagas* Sekundärgas*
und Ventilblock: (grünes Band) (rotes Band) (grünes Band) (rotes Band) Messung Messung
128482 5 ft (1.5 m) 024620 024620 024628 024628 024591 024599
128483 10 ft (3 m) 024621 024621 024629 024629 024590 024598
128484 15 ft (4.6 m) 024622 024622 024630 024630 024589 024597
128485 20 ft (6.1 m) 024623 024623 024631 024631 024588 024596
128486 25 ft (7.6 m) 024624 024624 024632 024632 024587 024595
128487 30 ft (9.2 m) 024625 024625 024633 024633 024586 024594
128488 40 ft (12.2 m) 024626 024626 024634 024634 024585 024593
128489 50 ft (15.3 m) 024627 024627 024635 024635 024584 024592
128518 60 ft (18.3 m) 024653 024653 024652 024652 024650 024651
* dünner Schlauch, der die richtige Einstellung des Gases ermöglicht.
