Hypertherm HT4400 Benutzerhandbuch
Seite 111
WARTUNG
3
HT4400
Betriebsanleitung
5-31
Phasenverlust-Erkennungskarte PCB21 Statusanzeigen und Funktion
Funktion
Die Phasenverlust-Erkennungskarte prüft die Eingangsspannung, um sicherzustellen, daß die Spannungen
zwischen den 3-Leiter-Eingängen innerhalb von +/- 15% liegen.
• Nachdem der Schütz CON1 schließt, wird der Optokoppler U1 auf der Karte PCB21 aktiviert und verbindet
die Kontakte 1 und 2 auf PL1, wodurch die LED1 aufleuchtet.
• Wenn LED1 nicht aufleuchtet:
• Sicherstellen, daß die Spannungen über den Punkten A, B und C (Phase-zu-Phase) ca. 255 VAC betragen.
Liegen die Spannungen nicht innerhalb von +/- 15%, leuchtet LED1 nicht auf. Die Eingangsnetzspannung
und die Kontakte an CON1 prüfen.
• Die Sicherungen F1-F3 auf der Baukarte PCB21 prüfen. Ist eine der Sicherungen offen, ist die Karte
PCB21 defekt.
• Die Drahtbrücke an P2 prüfen und sicherstellen, daß sie auf 265 V eingestellt ist.

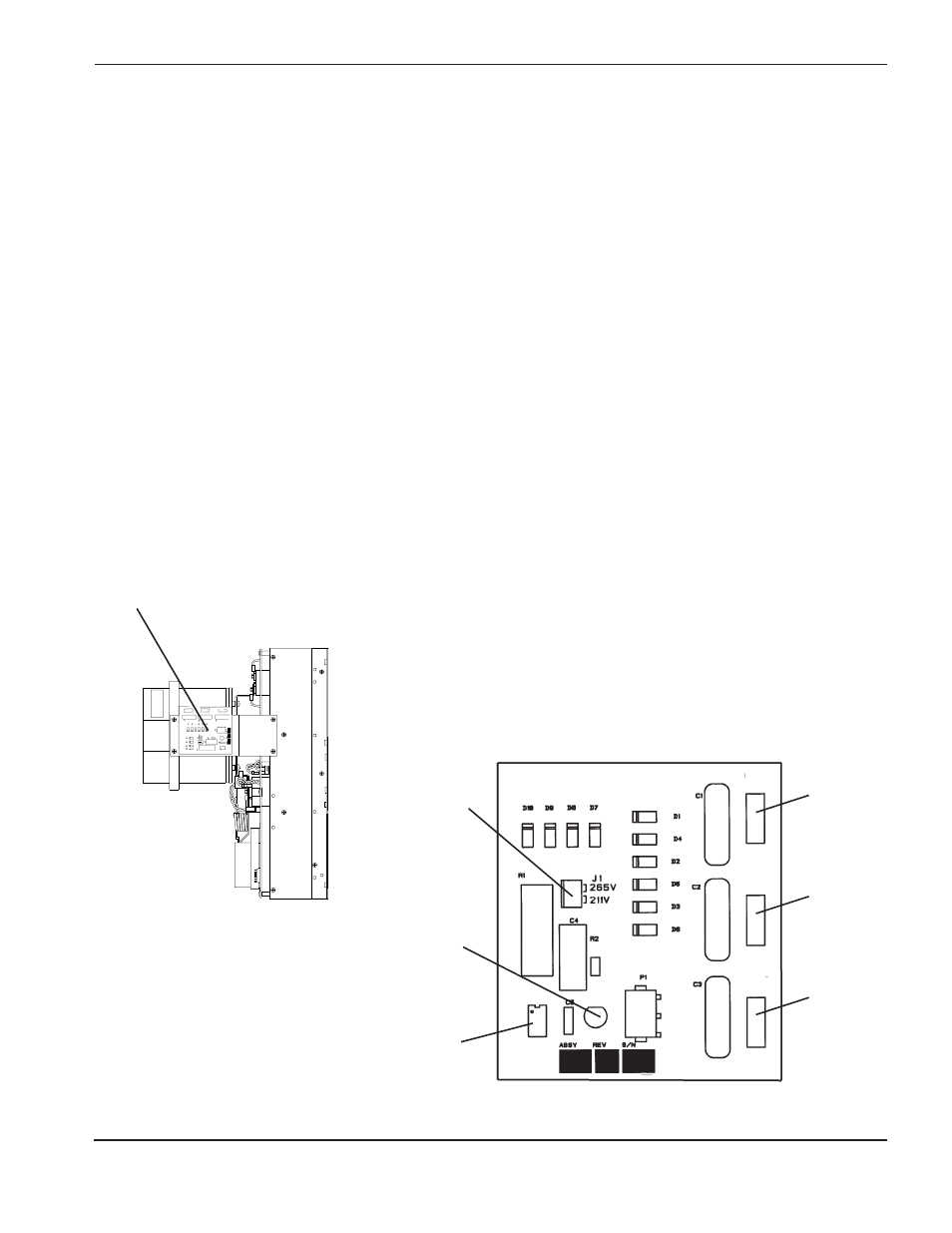

Position der Phasenverlust-Erkennungskarte PCB21
am Chopper CH4 – Siehe Seite 6-3 bzgl. der Position
am CH4
F1
A
F2
B
F3
U1
C
LED1
P2
P2 Drahtbrücke
für 265 V
