INBETRIEBNAHME
6
HT4400
Betriebsanleitung
3-7
Netzanschluß – Alle Spannungen
1. Sicherstellen, daß der Netztrennschalter ausgeschaltet ist und in der ausgeschalteten Stellung
verbleibt, bis die Installation der HT4400-Anlage vollständig abgeschlossen ist.
2. Das Netzkabel durch die Zugentlastung an der Rückseite der Stromquelle einführen.

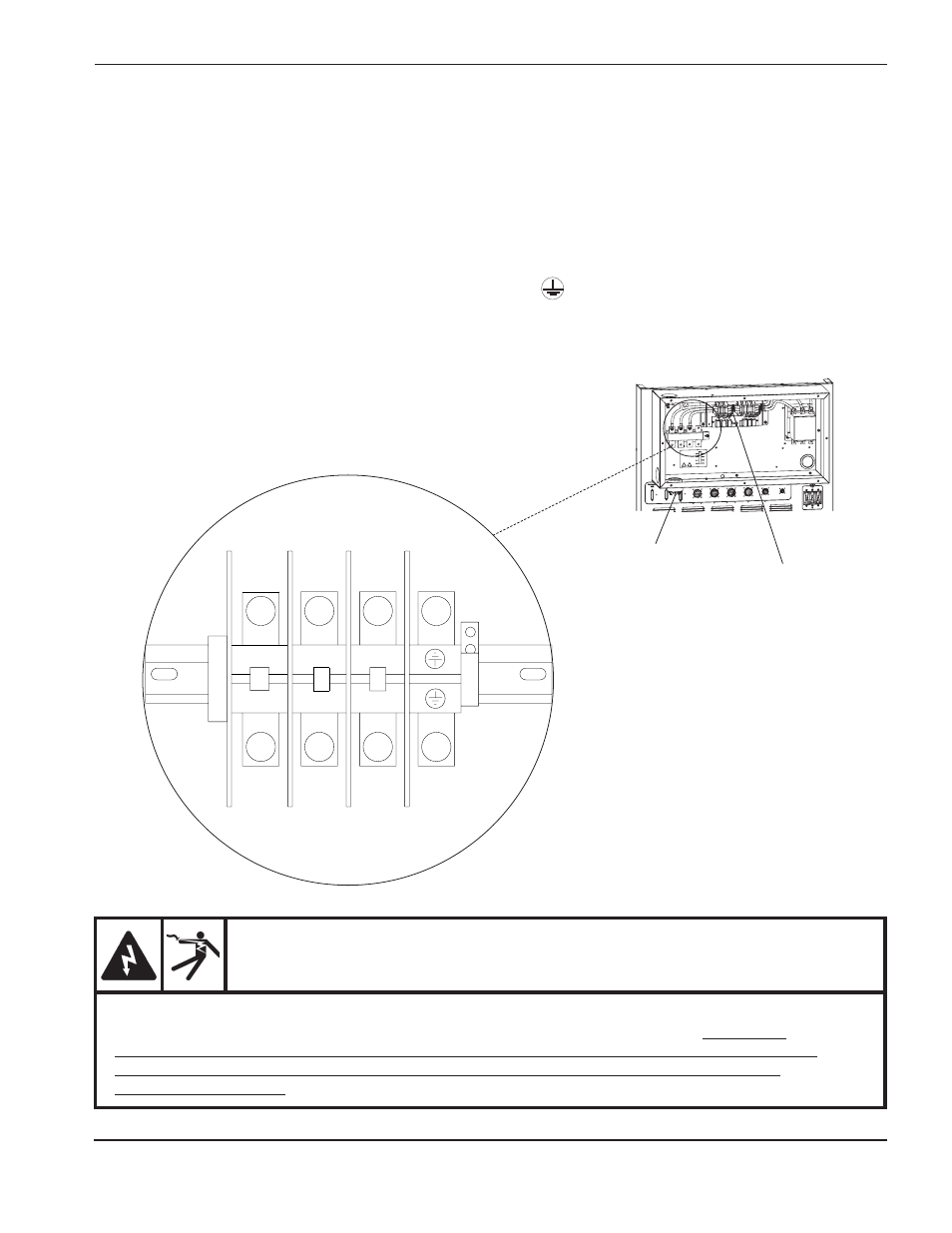

3. Die Netzleiter an die Klemmen W, V und U von TB5 anschließen. Siehe folgende Abbildung.
4. Den Schutzleiter (PE) wie unten abgebildet an der markierten
Erdungsschraube anschließen.
5. Die Netzleiter entsprechend den nationalen und örtlichen Vorschriften an den Netztrennschalter anschließen.
WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Am Schaltschütz ist Netzspannung vorhanden, wenn der Hauptschalter in EIN-Stellung ist, selbst
wenn sich der Netz-Trennschalter an der Stromquelle in AUS-Stellung befindet. Als übliche
Sicherheitsvorkehrung ist IMMER sicherzustellen, dass sich der Hauptschalter in AUS-Stellung
befindet, bevor in diesem Bereich Installationen, Unterbrechungen oder Wartungsarbeiten
vorgenommen werden.
Zugentlastung
Anmerkung: Filter nur bei
400 VAC CE-Stromquellen
