WARTUNG
8
HT4400
Betriebsanleitung
5-23

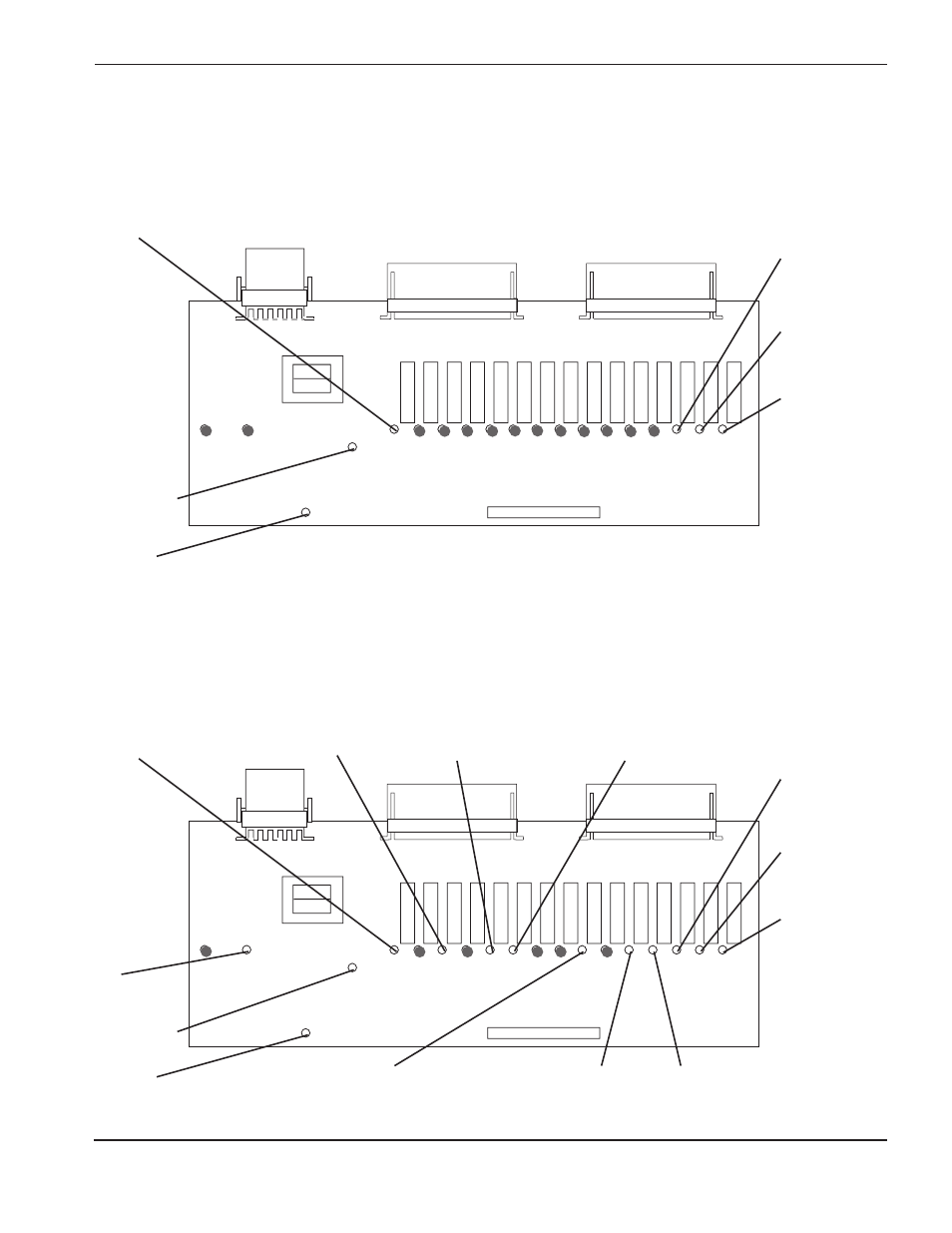

Relaiskarten-LED-Status
RUN-Modus – Ruhe
D22
Strom zu den
Choppern
D16
Analogkarten-
strom
D17
Startkreisstrom
(Stromquelle)
D18
Pumpenmotor
freigeben
D20
Ausgang
freigeben
+12 V
Gleichstrom
Relaiskarten-LED-Status
RUN-Modus – Schneiden
D22
Strom zu den
Choppern
D16
Analogkarten-
strom
D17
Startkreisstrom
(Stromquelle)
D18
Pumpenmotor
freigeben
D12
SV-11 Plasmagas-
Betriebsströmung
(Ventilblock)
D11
SV-12 Plasma-Aus-Ventil
(Ventilblock)
D19
SV-9 Sekundärgas-
Betriebsströmung
(Ventilblock)
D20
Ausgang
freigeben
+12 V
Gleichstrom
D26
Lichtbogen
ein
D15
Gleichstrom ein
D14
CON1
D8
Startzähler
