WARTUNG

8

HT4400

Betriebsanleitung

5-21

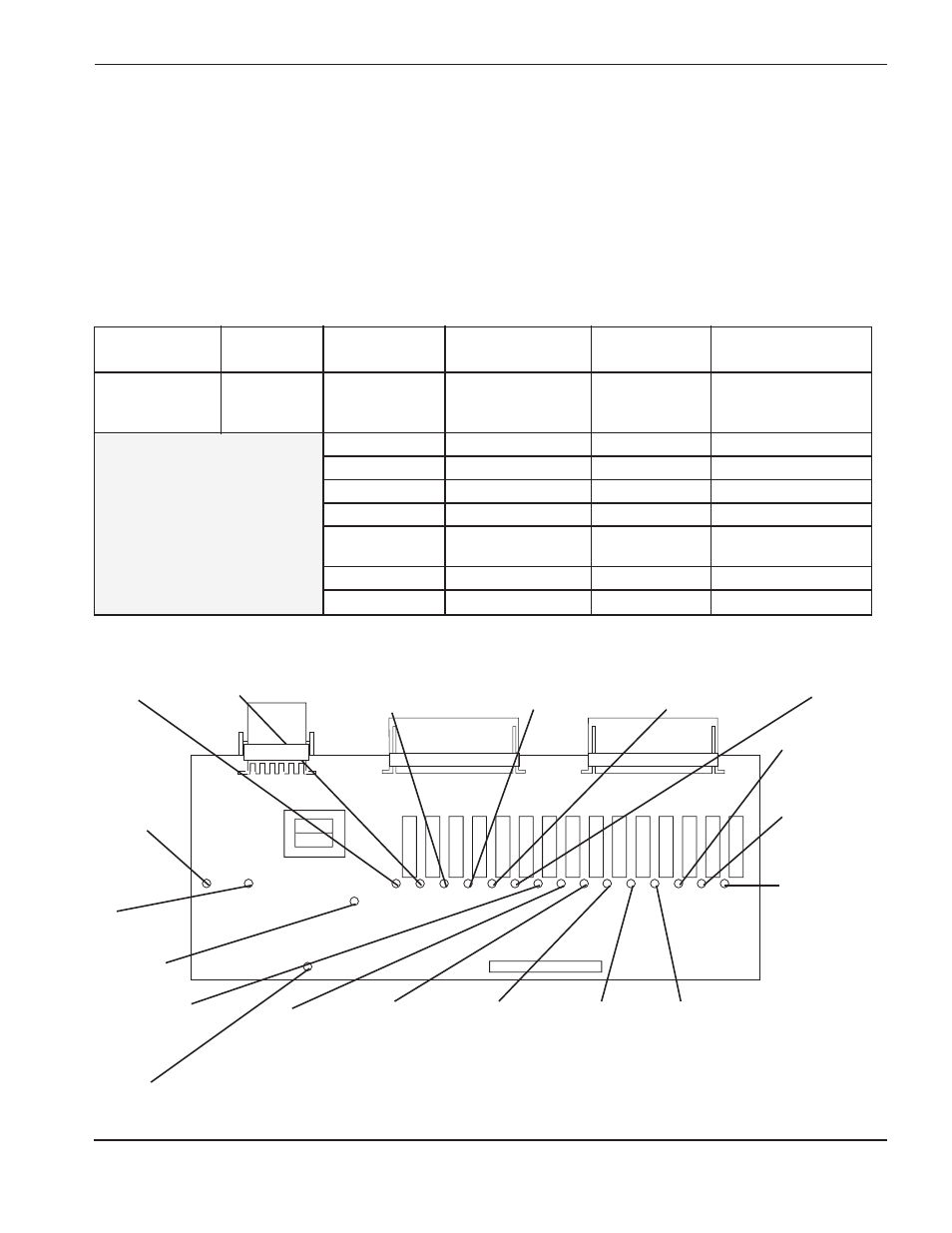

Relaiskarte PCB4 Statusanzeigen

Die Relaiskarte PCB4 bildet eine Schnittstelle für bestimmte Verbraucher von Stromquelle, Zündkonsole und
Ventilblock. Die Steuerkarte sendet einen Befehl an die Relaiskarte und die Relaiskarte steuert mit 120 V den
Verbraucher (wodurch eine LED auf der Relaiskarte aufleuchtet). Die Steuerkarte signalisiert der Relaiskarte
außerdem, die 120 VAC zu einem bestimmten Verbraucher auszuschalten (dadurch geht die LED aus). LEDs
befinden sich neben dem Relais, das die 120 VAC schaltet. Die Relaiskarte ist außerdem mit vier 4 LEDs
ausgestattet, die integrierte Bedingungen anzeigen. Siehe Seite 6-2 bzgl. der Position der Relaiskarte.

Auf den folgenden Seiten sind die LEDs dargestellt, die bei bestimmten Betriebsmodi aufleuchten.

REC2

REC3

REC4

Relaiskarte PCB4 Statusanzeigen

D22
Strom zu den
Choppern

D16
Analogkarten-
strom

D20
Ausgang
freigeben

D17
Startkreisstrom
(Stromquelle)

D15
Gleichstrom ein

D18
Pumpenmotor
freigeben
(Dieses Relais
aktiviert die
Kühlerpumpe
über die
Stromquellen-
Stromverteiler-
Baukarte)

D11
SV-12 Plasma
(Ventilblock)

D12
SV-11 Plasmagas-
Betriebsströmung
(Ventilblock)

D13
SV-10 Plasmagas-
Vorströmung
(Ventilblock)

D19
SV-9 Sekundärgas-
Betriebsströmung
(Ventilblock)

D28
Elektronischezündung
(Zündkonsole)

D14
CON1

D7
P.A. Relais

D8
Startzähler

D9
Fehlerzähler

D10
SV-8 Sekundärgas-
Vorströmung
(Zündkonsole)

D6
+12 V
Gleichstrom

D26
Lichtbogen
ein

Reserve-
ausgang

REC2

REC3

REC4

Kontaktnummer

Beschreibung Kontaktnummer

Beschreibung

Kontaktnummer

Beschreibung

5 und 6

Lichtbogen-

1 und 2

SV-8 am Ventilblock

1 und 2

Pumpenmotor im

übertragung

Kühler über
Stromverteiler-Baukarte

3 und 4

SV-12 am Ventilblock

3 und 4

Strom zum Startkreis

5 und 6

SV-11 am Ventilblock

5 und 6

Strom zur Analogkarte

7 und 8

SV-10 am Ventilblock

7 und 8

Gleichstrom an LT2

9 und 10

SV-9 am Ventilblock

9 und 10

CON1 CON2

11 und 12

Elektronischezündung 11

und 12

Pilotlichtbogenrelais

in der Zündkonsole

13 und 14

Chopper 1-4

13 und 14

Startzähler

15 und 16

Strom zur Relaiskarte

15 und 16

Fehlerzähler
