WARTUNG
0
5-6 HT4400 Betriebsanleitung
START-Signal für das Plasma erteilt
• Vorströmungsgase eingeschaltet
• Hauptschütz CON1 eingeschaltet
• DC ON Leuchte eingeschaltet
• Pilotlichtbogenrelais schließt nach
1 Sekunde
• Warten-Signal nach 2 Sekunden frei
von der Steuerkarte abgegeben
• Phasenverlust überwacht
• Interlocks überwacht
Steuerkarte überwacht Warte-
Signal für 30 Sekunden
• Elektronische eingeschaltet
• Chopper 1 und 2 erzeugen
Pilotlichtbogenstrom
• Gaskonsole zeigt Hd an
• Alle Funktionen bis zur
Freigabe des START-Signals
für das Plasma deaktiviert
• Hauptschütz CON1 ausgeschaltet
• Gaskonsole zeigt Fehler PL an
• Alle Funktionen bis zur Freigabe
des START-Signals für das Plasma
deaktiviert
CNC sendet
ein Warte-Signal?
Lichtbogenübertragung
innerhalb von 300 ms?
Eingestellter Strompegel
> 200 A?
Warte-Signal weiter
gesendet?
Nein
• Elektronische ausgeschaltet
• Steuerkarte empfängt
Lichtbogenübertragungssignal von
Analogkarte
• Chopper 3 und 4 eingeschaltet
Ja
Alle Chopper erhöhen Strom auf
200 A Gesamtausgang
• Startzählerausgang ist aktiv
• Pilotlichtbogenrelais nach 100 ms ausgeschaltet
• Stromquelle sendet Lichtbogenübertragungssignal zur CNC
• Plasmagas schaltet von Vor- auf Betriebsströmung
• Steuerkarte wartet auf Lochstechen-Beendet-Signal
• Sekundärgas schaltet nach Beendigung des Lochstechens
von Vor- auf Betriebsströmung
• Alle Chopper erhöhen Strom auf eingestellten Ausgang
• Steuerkarte überwacht Ausgang der Chopper
Ja
Ja
Ja
• Gaskonsole zeigt XF an
• Alle Funktionen bis zur Freigabe
des START-Signals für das
Plasma deaktiviert.
Nein
Nein
Alle Chopper erhöhen Strom auf
100 A Gesamtausgang
System im RUN-
Modus (Betrieb)
Nein
Ja
Phasenverlust erkannt?
Nächste
Seite
Nein

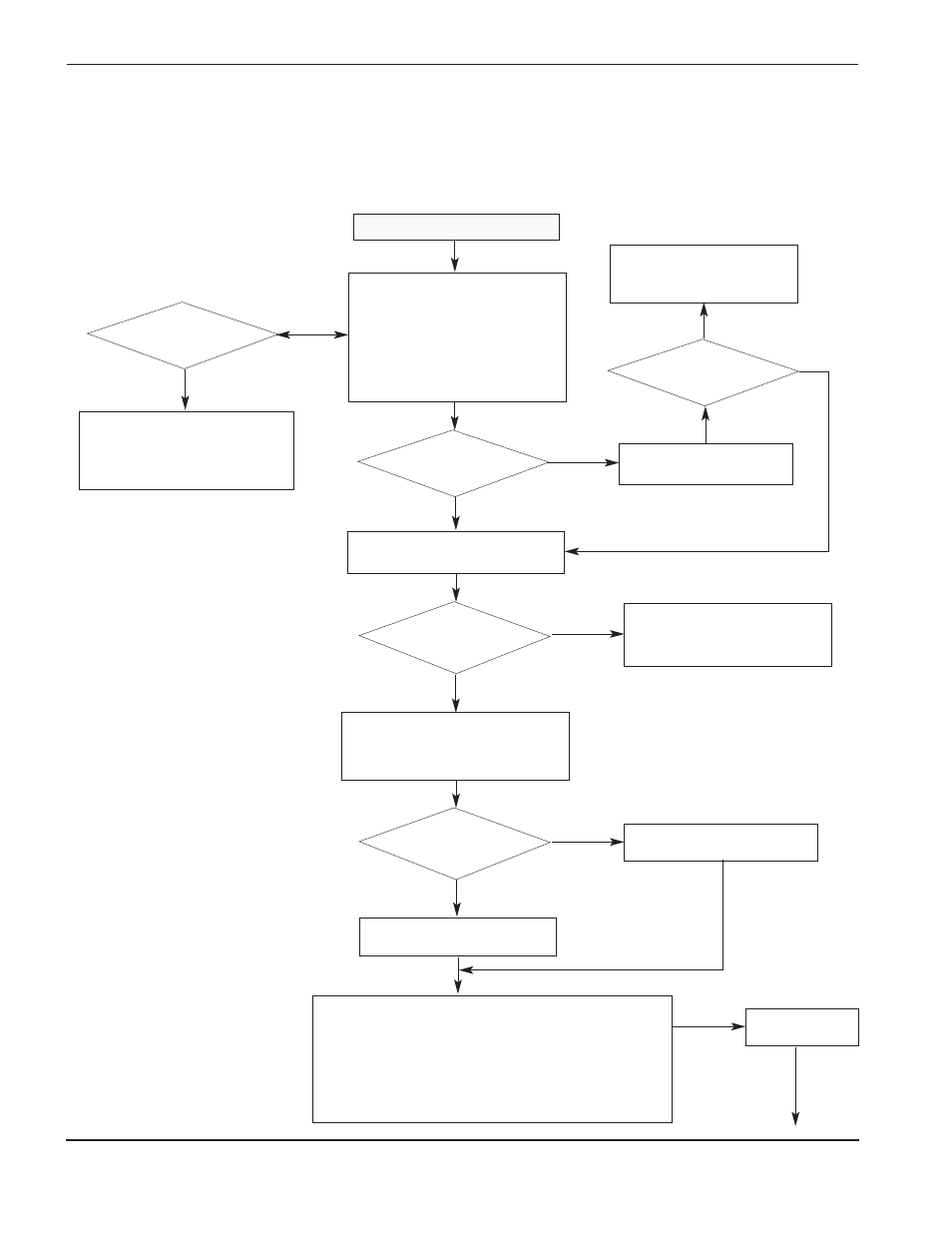

HT4400-Verfahren für Plasma-START
Das folgende Flußdiagramm zeigt das Verfahren von der Erteilung des START-Signals für das Plasma bis zum
RUN-Status (Betrieb). Die schattierten Kästchen zeigen Bedienerhandlungen an.
