INBETRIEBNAHME
1
HT4400 Betriebsanleitung 3-13

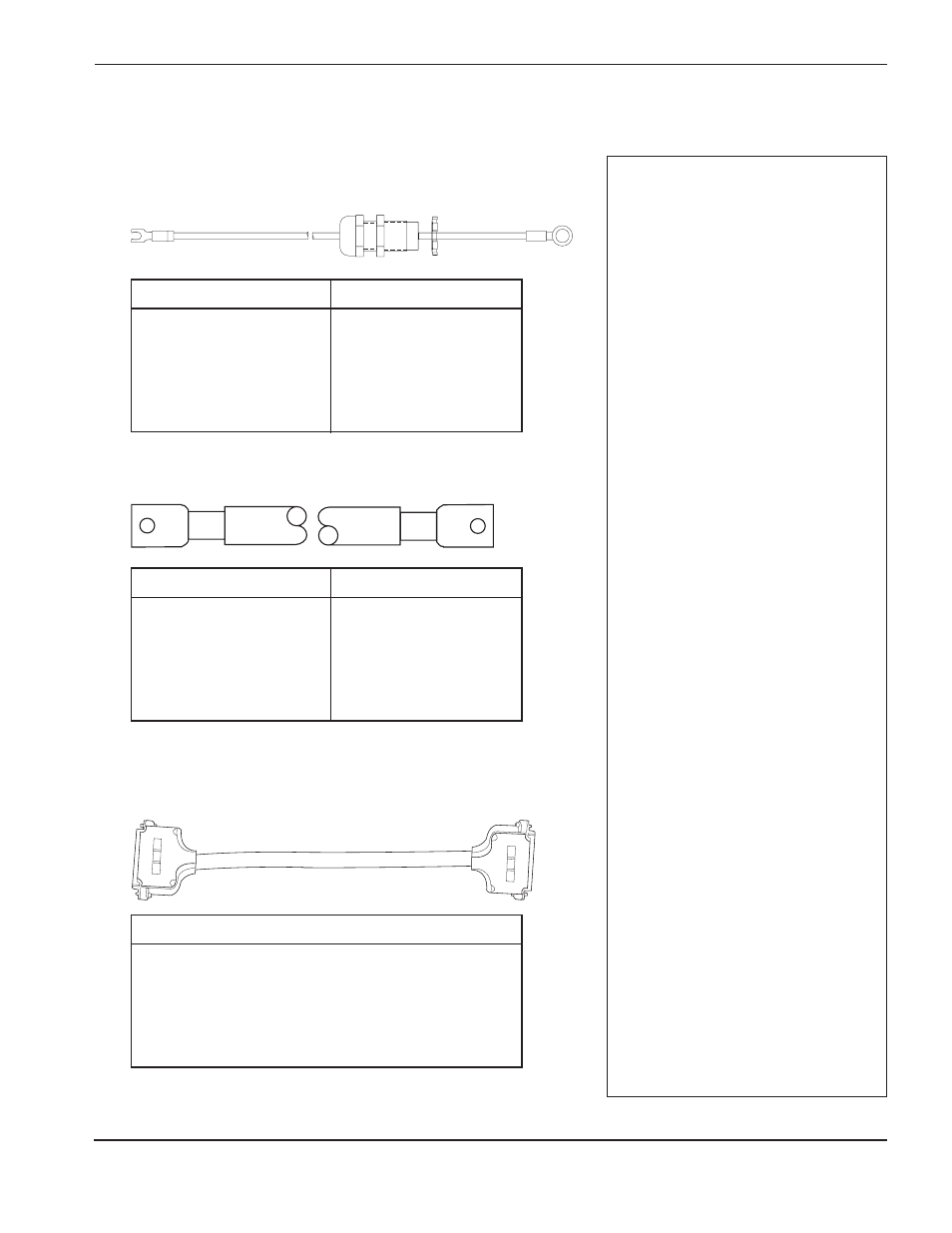

Zündkonsolenanschlüsse – 2 von 3
ቢ
Düsenkabel (Pilotlichtbogen) (+)
ባ
Minuskabel (-)
ቤ
Kabel – Zwischen Zündkonsole und
Stromquelle
Installationshinweise
ቢ
Das Ende des Düsenkabels mit
geschlossener Kabelöse entsprechend
der linken unteren Abbildung auf Seite 3-
12 an der Schraube in der Mittelwand der
Zündkonsole anbringen. Die
Zugentlastung durch Anziehen der Mutter
an der Zündkonsolenwand befestigen.
Das Ende des Düsenkabels mit offenem
Kabelschuh durch die kleine Buchse an
der unteren Rückseite der Stromquelle
einführen und entsprechend der Abbildung
auf Seite 3-10 an den Startschaltkreis
anschließen.
ባ
Das Minuskabel durch eine der 51 mm
Buchsen an der unteren Rückseite der
Stromquelle einführen und entsprechend
der Abbildung auf Seite 3-10 an die untere
Leiste (-) der mittleren Stromquelle-
Hintere Mittelwand anschließen.
ቤ
KABELBELEGUNG – Kabel zwischen
Zündkonsole und Stromquelle
Anmerkung: 2X1 und 1X1 sind nicht auf
dem Kabel angegeben. Ein Kabelende an
die Zündkonsolenbuchse 2X1 und das
andere Kabelende an die Stromquellen-
buchse 1X1 anschließen.
SIGNAL 2X1 FARBE 1X1
S.S.I 1 Schwarz 1
S.S.I. 14 Rot 14
SV8` 7 Schwarz 7
SV8 20 Orange 20
SV9 8 Rot 8
SV9 21 Weiß 21
SV10 9 Rot 9
SV10 22 Grün 22
SV11 10 Rot 10
SV11 23 Blau 23
SV12 11 Rot 11
SV12 24 Gelb 24
Abschirmung 6 Schwarz 6
Abschirmung 12 Rot 12
Abschirmung 19 Braun 19
Abschirmung 25 Braun 25
Teile-Nr. Länge
123552 10 ft (3 m)
123553 15 ft (4.6 m)
123554 20 ft (6.1 m)
123528 25 ft (7.6 m)
123555 30 ft (9.2 m)
123556 40 ft (12.2 m)
123529 50 ft (15.3 m)
Teile-Nr. Länge
123530 60 ft (18.3 m)
123531 75 ft (22.9 m)
123532 100 ft (30.5 m)
123534 125 ft (38.1 m)
123535 150 ft (45.8 m)
123536 175 ft (53.4 m)
123537 200 ft (61 m)
Teile-Nr. Länge
123418 10 ft (3 m)
023382 15 ft (4.6 m)
023136 20 ft (6.1 m)
023078 25 ft (7.6 m)
023101 30 ft (9.2 m)
023135 40 ft (12.2 m)
023079 50 ft (15.3 m)
Teile-Nr. Länge
123316 60 ft (18.3 m)
023124 75 ft (22.9 m)
023080 100 ft (30.5 m)
123084 125 ft (38.1 m)
023081 150 ft (45.8 m)
123097 175 ft (53.4 m)
023188 200 ft (61 m)
Teile-Nr. Länge
123446 10 ft (3 m)
123557 15 ft (4.6 m)
123447 20 ft (6.1 m)
123448 25 ft (7.6 m)
123449 30 ft (9.2 m)
123450 40 ft (12.2 m)
123512 50 ft (15.3 m)
Teile-Nr. Länge
123559 60 ft (18.3 m)
123513 75 ft (22.9 m)
123514 100 ft (30.5 m)
123515 125 ft (38.1 m)
123516 150 ft (45.8 m)
123560 175 ft (53.4 m)
123561 200 ft (61 m)
2X1 1X1
