INBETRIEBNAHME
2
HT4400 Betriebsanleitung 3-21

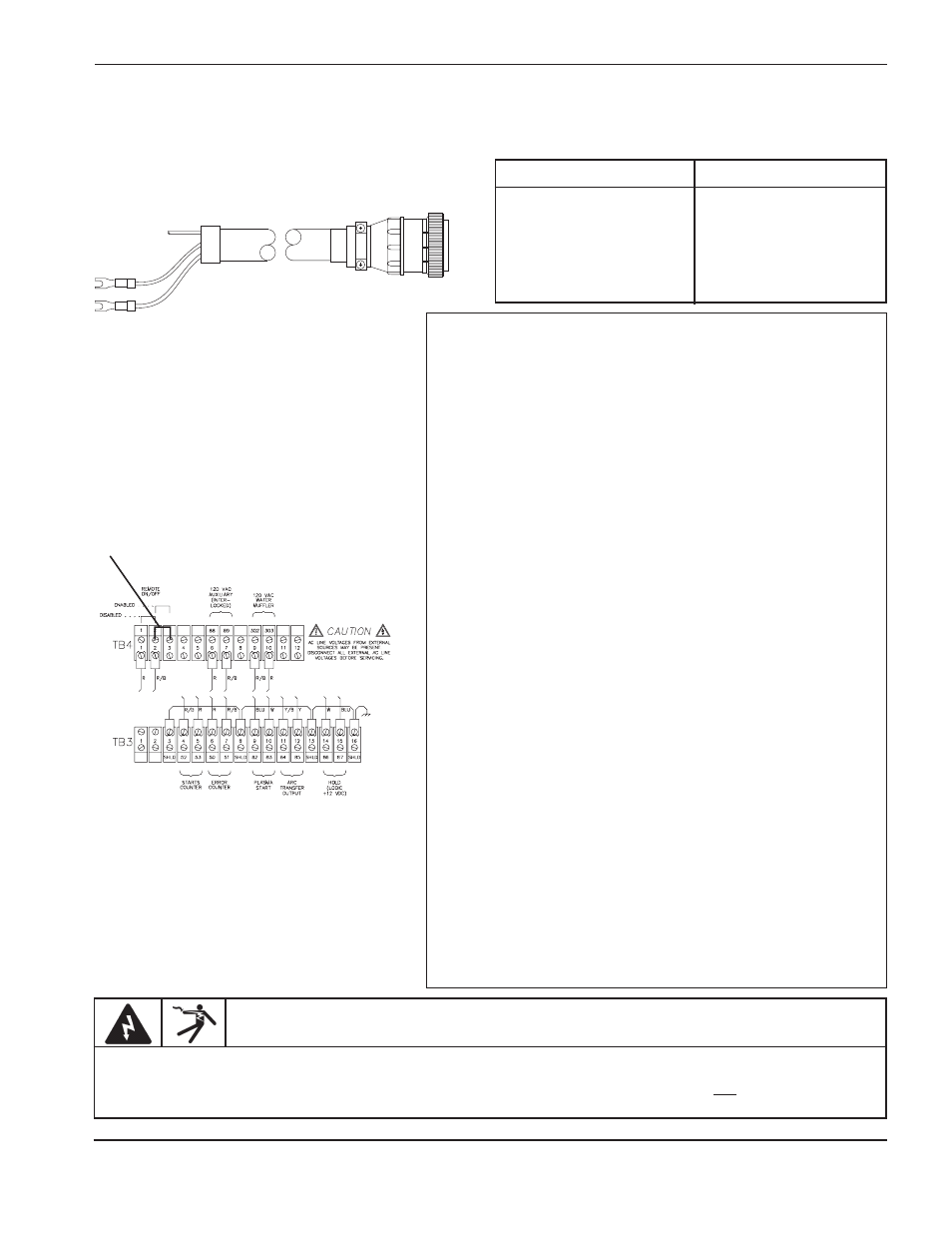

Maschineninterfaceanschlüsse – 2 von 2
ተ Kabel – Zwischen Maschinen-
interface I/O und Stromquelle
Installationshinweise
Dieses Kabel nicht verwenden, wenn das Command THC
verwendet wird.
ተ
Kabelbelegung – Kabel zwischen Maschineninterface
I/O und Stromquelle
SIGNAL Anschlußklemme FARBE 1X6
Fernsteller AUS** 78 Grün 32
Fernsteller EIN** 79 Rot 37
Fernsteller EIN/AUS Abschirmung** Schneiden Abschirmung 26
Warten, Signal (12 VDC) Signal.
Geschlossen = EIN; Offen = AUS 87 Weiß 1
Warten Gemeinsam 86 Schwarz 5
Warten Abschirmung Schneiden Abschirmung 10
Plasma Start (12 VDC) Signal.
Geschlossen = Start 82 Blau 9
Plasma Start Signal 83 Schwarz 15
Plasma Start Abschirmung Schneiden Abschirmung 14
Plasma Notstopp (24 VAC) Signal.
Geschlossen = Stopp 80 Gelb 28
Plasma Notstopp Signal 81 Rot 33
Plasma Notstopp Abschirmung Schneiden Abschirmung 27
†*Lichtbogenübertragung, Ausgang –
Signal. Trockenrelais 84 Rot 36
*Lichtbogenübertragung, Ausgang – Signal 85 Blau 31
*Lichtbogenübertragung, Ausgang –
Abschirmung Schneiden Abschirmung 25
Lochstechen beendet*** 135 Orange 4
Lochstechen beendet*** 136 Schwarz 8
Lochstechen beendet, Abschirmung*** Schneiden Abschirmung 13
Fehlerzähler 167 Gelb 35
Fehlerzähler 168 Schwarz 30
Fehlerzähler, Abschirmung Schneiden Abschirmung 24
Anmerkungen:
* Kontakt schließt nach Lichtbogenübertragung und Zeitverzögerung
** Zum Aktivieren des EIN/AUS-Schalters muß die Drahtbrücke auf TB4 von
den Klemmen 1 und 2 auf die Klemmen 2 und 3 gesetzt werden – siehe
folgende Abbildung.
*** Ein geschlossener Kontakt aktiviert „Lochstechen beendet“ und hält das
Abschirmung im Vorströmungsmodus. Die Kontakte öffnen, um die
Abschirmung-Betriebsströmung einzuschalten.
Auf der Karte µP beachten, daß Widerstand R150 und Kondensator C78 in
Reihe über die Kontakte angeschlossen sind. In manchen Fällen muß ein R150
Kabel von der Baukarte abgeschnitten werden, da der Widerstand/
Kondensator-Kreis u.U. soviel Strom erzeugt, daß der Maschinenbewegungs-
eingang zur Schneidanlage aufrechterhalten wird.
1X6
Teile-Nr. Länge
123574 10 ft (3 m)
123575 15 ft (4.6 m)
123576 20 ft (6.1 m)
023892 25 ft (7.6 m)
123577 30 ft (9.2 m)
123578 40 ft (12.2 m)
023893 50 ft (15.3 m)
Teile-Nr. Länge
123579 60 ft (18.3 m)
023894 75 ft (22.9 m)
023895 100 ft (30.5 m)
123089 125 ft (38.1 m)
023896 150 ft (45.8 m)
123033 175 ft (53.4 m)
023897 200 ft (61 m)
(Logic +
12VDC,
close to
start)
**Drahtbrücke auf TB4-Klemmen 2 und
3 setzen, um den EIN/AUS-Schalter
des Fernstellers zu aktivieren
†WARNUNG
Bei Installation oder Wartung der HT4400-Anlage können Wechsel- oder Gleichstrom-Betriebsspannungen auf den
AUFWÄRTS-, ABWÄRTS und TRANSFER-Signalen vorhanden sein, selbst wenn sich der Netz-Trenn-Schalter in
AUS-Stellung befindet. Es ist sicherzustellen, daß sich während Installation oder Wartung alle Netz-Trenn-
Schalter, die mit der HT4400-Anlage in Verbindung sind, in AUS-Stellung befinden.
