WARTUNG
3
5-22
HT4400
Betriebsanleitung

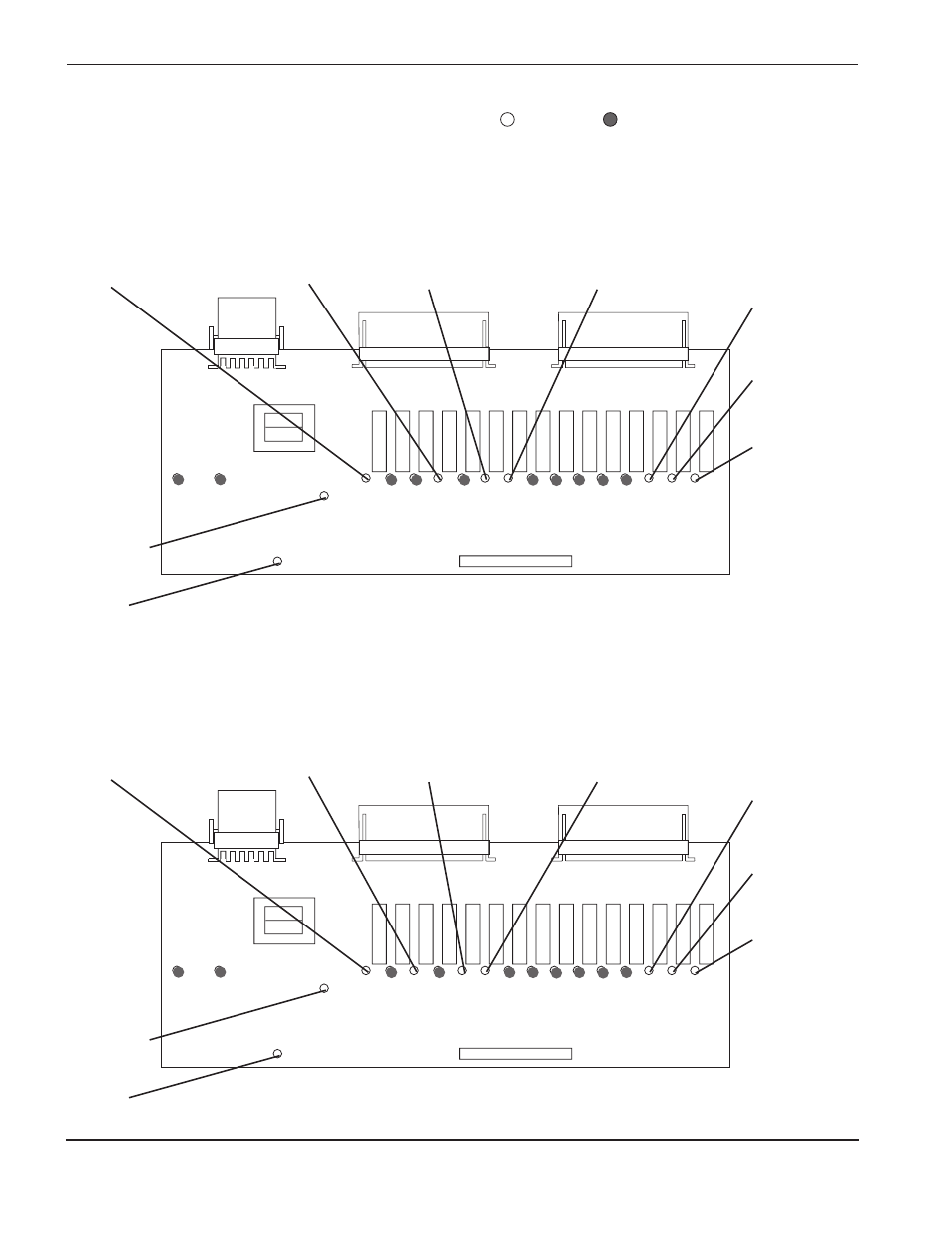

Relaiskarten-LED-Status
Testvorströmungsmodus
Anmerkung:
In allen Relaiskarten-Abbildungen ist LED EIN =
LED AUS =
D22
Strom zu den
Choppern
D16
Analogkarten-
strom
D17
Startkreisstrom
(Stromquelle)
D18
Pumpenmotor
freigeben
D11
SV-11 Plasma-Aus-Ventil
(Ventilblock)
D10
SV-8 Sekundärgas-
Vorströmung
(Zündkonsole)
D13
SV-10 Plasmagas-
Vorströmung
(Ventilblock)
D20
Ausgang
freigeben
+12 V
Gleichstrom
Relaiskarten-LED-Status
Testbetriebsströmungsmodus
D22
Strom zu den
Choppern
D16
Analogkarten-
strom
D17
Startkreisstrom
(Stromquelle)
D18
Pumpenmotor
freigeben
D12
SV-11 Plasmagas-
Betriebsströmung
(Ventilblock)
D11
SV-12 Plasma-Aus-Ventil
(Ventilblock)
D19
SV-9 Sekundärgas-
Betriebsströmung
(Ventilblock)
D20
Ausgang
freigeben
+12 V
Gleichstrom
