INBETRIEBNAHME
7
3-18
HT4400
Betriebsanleitung

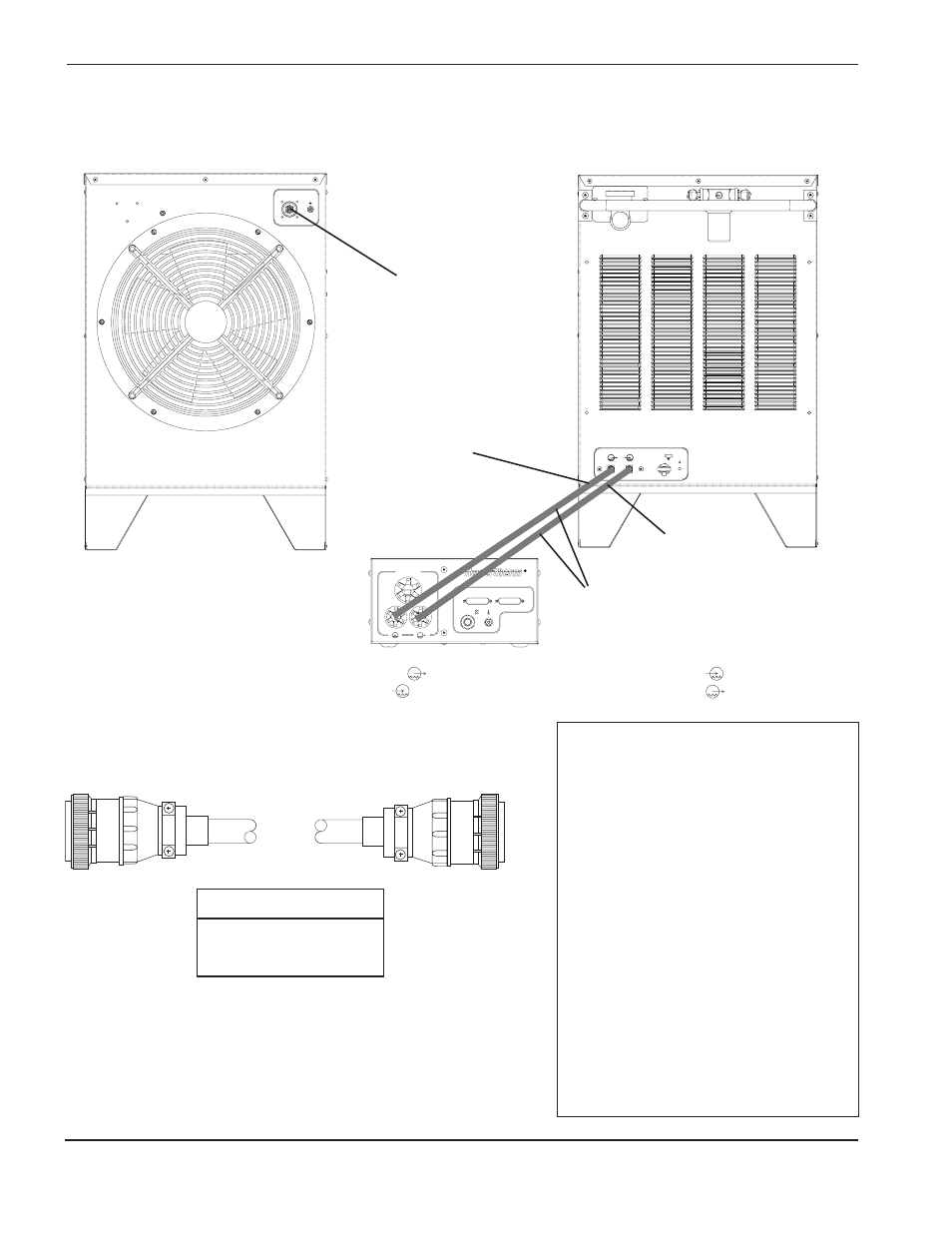

Kühleranschlüsse – 1 von 2
ቭ
Kabel – Zwischen Kühler und Stromquelle
Installationshinweise
ቭ
KABELBELEGUNG
– Kabel zwischen
Kühler und Stromquelle
SIGNAL
5X1 FARBE
1X5
Kühlmitteltemperatur
TS1 (Logikpegel)
11
Schwarz
11
Kühlmitteltemperatur
TS1 (Logikpegel)
15
Blau
15
Abschirmung
6
Abschirmung
6
Durchflußschalter FS1
(120 VAC)
16
Gelb
16
Durchflußschalter FS1
(120 VAC)
12
Schwarz
12
Abschirmung
7
Abschirmung
7
Pumpe (240 VAC)
17
Schwarz
17
Pumpe (240 VAC)
18
Braun
18
Abschirmung
19
Abschirmung
19
Lüfter (120 VAC)
8
Schwarz
8
Lüfter (120 VAC)
9
Weiß
9
Abschirmung
4
Abschirmung
4
Magnetventil V1 (120 VAC)
1
Schwarz
1
Magnetventil V1 (120 VAC)
2
Rot
2
Abschirmung
3
Abschirmung
3
Teile-Nr.
Länge
123517
5 ft (1.5 m)
123518
10 ft (3 m)
123519
15 ft (4.6 m)
5X1
1X5
Zündkonsole
Ausgang
Eingang
Rot
Grün
5X1
ቮ
ቭ
Ausgang
Eingang Ablaß
Anmerkung:
Den Schlauch vom Ausgang Out des Kühlers
an den Eingang In der Zündkonsole anschließen
.
Den Schlauch vom Eingang In des Kühlers
an den Ausgang Out der Zündkonsole anschließen
.
Siehe auch „Zündkonsolenanschlüsse“ auf Seite 3-12.
