WARTUNG
3
HT4400
Betriebsanleitung
5-29

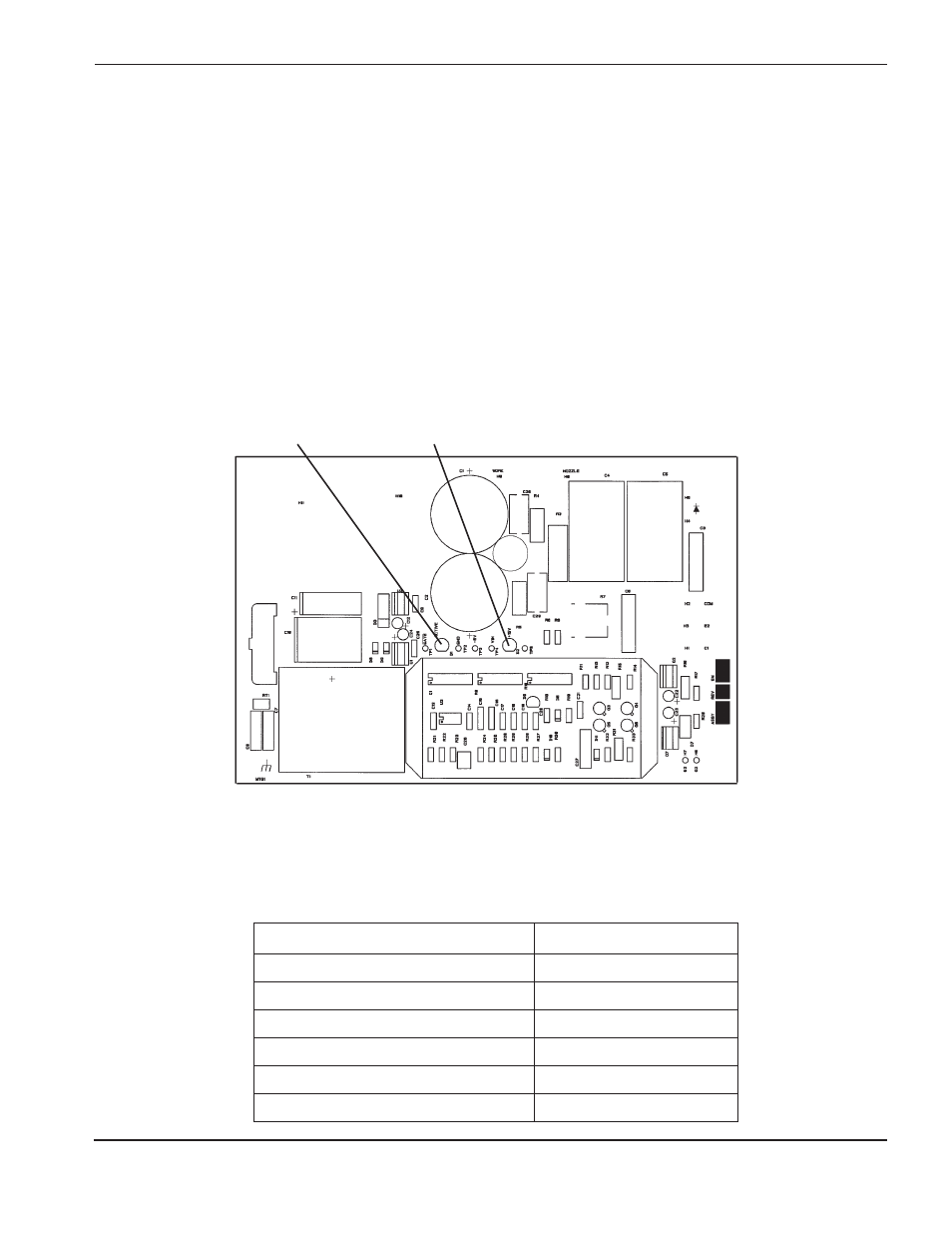

Startkreiskarte PCB14 Statusanzeigen und Funktion
Siehe Seite 6-4 bzgl. der Position der Startkreiskarte.
Funktion
Der Startkreis ist ein Schnellschalter, der den Pilotlichtbogenstrom schnell von der Düse zum Werkstück überträgt.
Dieser Kreis erfüllt zwei Funktionen:
1. Er ermöglicht den schnellen Fluß des anfänglichen Pilotlichtbogenstroms durch das Pilotlichtbogenkabel mit
geringer Impedanz.
2. Nachdem der anfängliche Pilotlichtbogenstrom erzeugt wurde, erhöht der Startkreis die Impedanz zum
Pilotlichtbogenverbraucher, um die Übertragung des Lichtbogenstroms auf das Werkstück zu unterstützen.
Siehe Schaltplan auf der folgenden Seite.
Pilotlichtbogen-Strompegel
Der Pilotlichtbogen-Strompegel ändert sich abhängig vom ausgewählten Prozeß und Lichtbogen-Strompegel.
Siehe folgende Tabelle.
O
2
als Plasmagas
Pilotlichtbogenstrom
100-A-Stromeinstellung
30 A
200-A-Stromeinstellung
44 A
300-A und 400 A-Stromeinstellung
60 A
N
2
als Plasmagas
Pilotlichtbogenstrom
200-A-Stromeinstellung
44 A
400-A-Stromeinstellung
60 A
D2
+15 V Gleichstrom
D1
IGBT-Ausgang
J1
