3

WARTUNG

HT4400

Betriebsanleitung

5-37

MV1

MV1

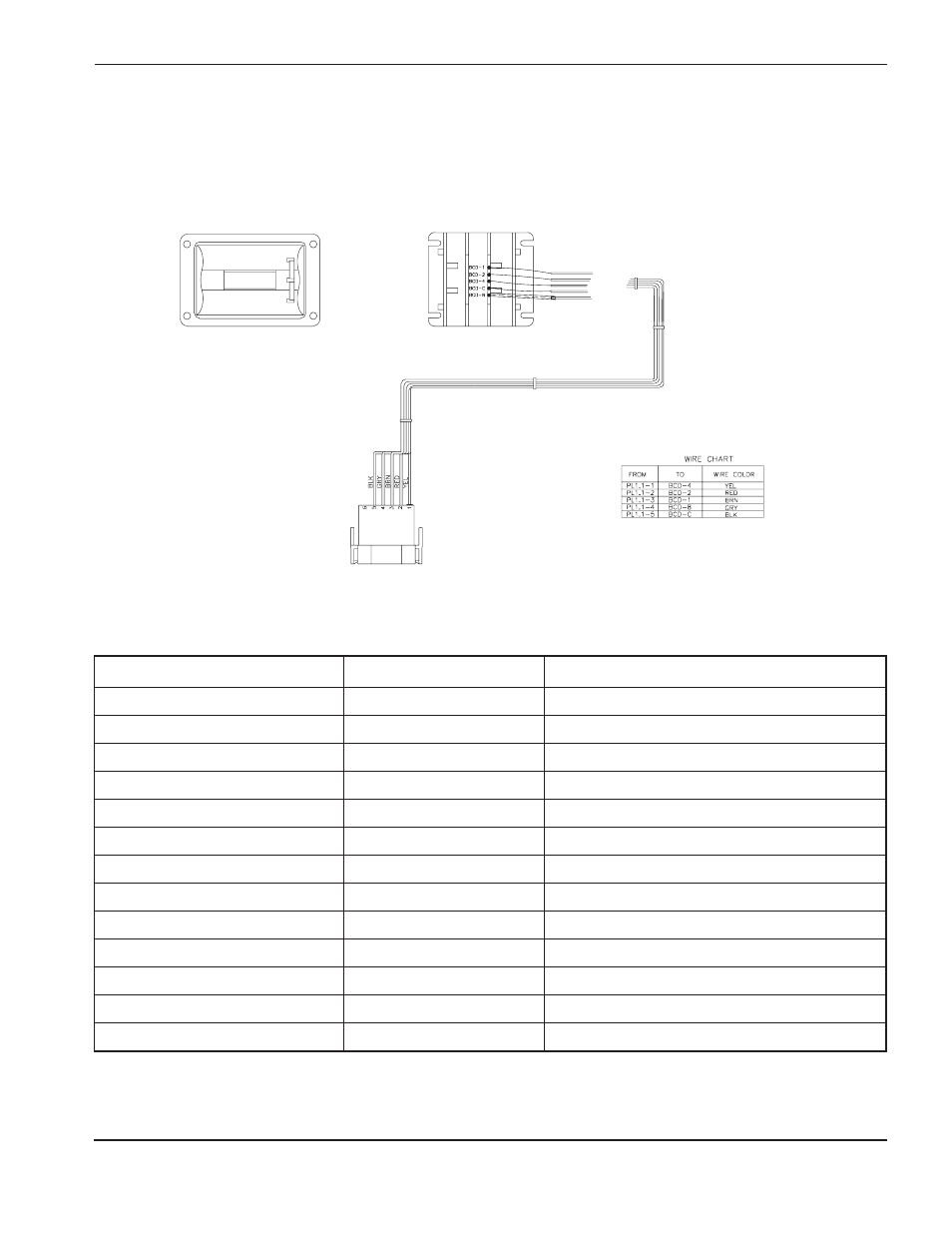

Gaskonsolen-Ventilwahlschalter – Detail

Ventilwahlanzeige

BCD-Position

Ausgänge aktiviert

Run-Modus - Vorströmung

0

SV2, SV4, SV5, SV7, SV8, SV10, SV12

Run-Modus - Betriebsströmung

0

SV1, SV3, SV6, SV9, SV11, SV12

MV1

1

SV1, SV11, SV12

MV2

2

SV2, SV10, SV12

MV3

3

SV3, SV9

MV4

4

SV4, SV8

MV5

5

SV5, SV10, SV12

MV6

6

SV6, SV9

MV7

7

SV7, SV8

Leckprüfung 1

8

SV1–SV7

Leckprüfung 2

9

SV8–SV12

Testvorströmung

10

SV2, SV4, SV5, SV7, SV8, SV10, SV12

Testbetriebsströmung

11

SV1, SV3, SV6, SV9, SV11, SV12
