INBETRIEBNAHME
2
3-22 HT4400 Betriebsanleitung

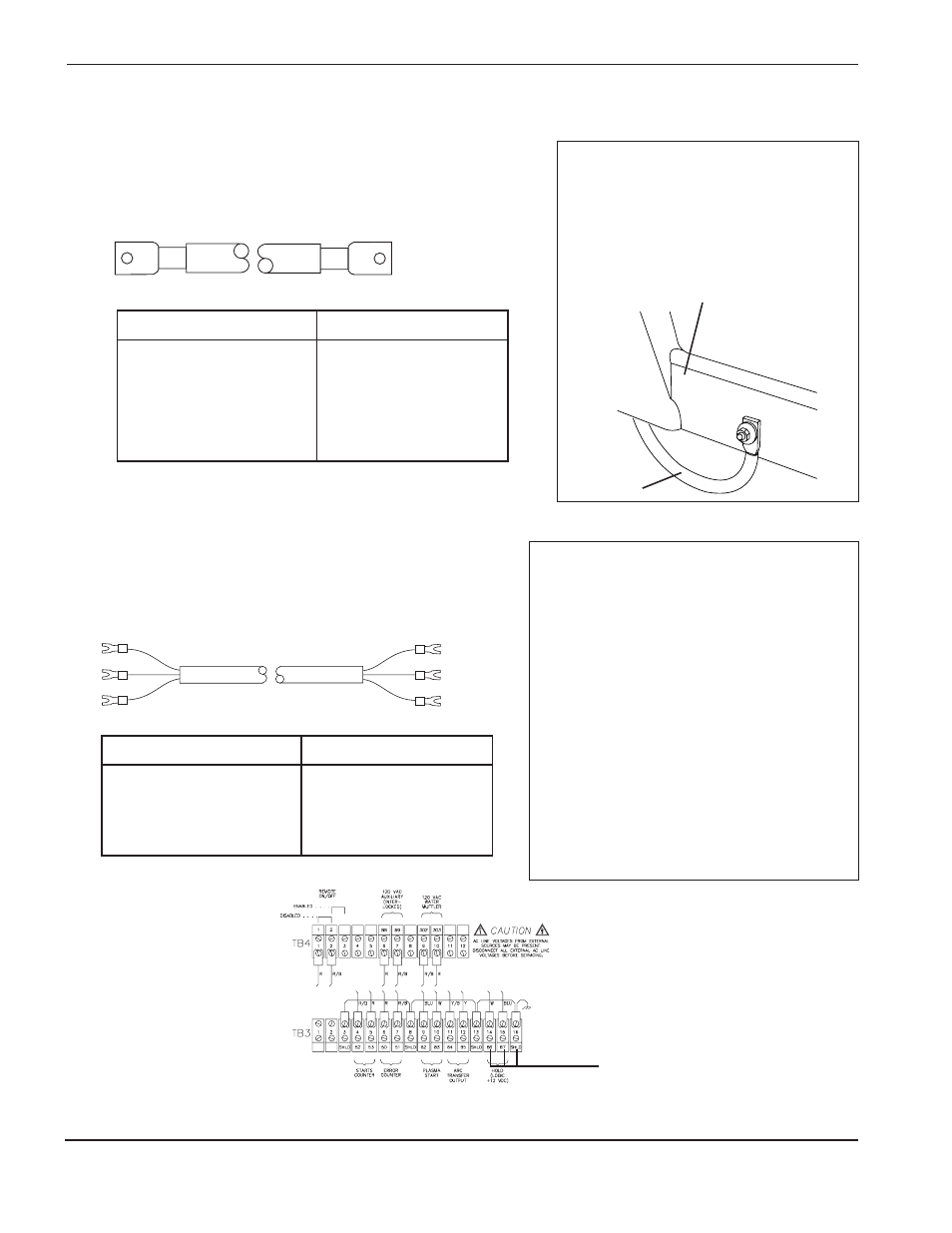

Arbeitstischanschluß
ቱ Kabel – Zwischen Stromquelle und
Arbeitstisch
Installationshinweise
Das Werkstückkabel durch eine der
51 mm Buchsen an der unteren Rückseite der
Stromquelle einführen und entsprechend der
Abbildung auf Seite 3-10 an die obere Leiste
(+) des Mittelwandendes anschließen.
Das andere Ende an den Arbeitstisch
anschließen.
Teile-Nr. Länge
123418 19 ft (3 m)
023382 15 ft (4.6 m)
023136 20 ft (6.1 m)
023078 25 ft (7.6 m)
023101 30 ft (9.2 m)
023135 40 ft (12.2 m)
023079 50 ft (15.3 m)
Teile-Nr. Länge
123316 60 ft (18.3 m)
023124 75 ft (22.9 m)
023080 100 ft (30.5 m)
123084 125 ft (38.1 m)
023081 150 ft (45.8 m)
123097 175 ft (53.4 m)
023188 200 ft (61 m)
Stromquelle Nr. 2 – Anschluß
ቲ Kabel – Zwischen Stromquelle Nr. 1
und Stromquelle Nr. 2
Installationshinweise
Bei Verwendung eines Mehrbrennersystems kann
das Warte-Kabel zum Zusammenschalten der
beiden Stromquellen verwendet werden. Die
Anschlüsse an beiden Stromquellen an TB3
vornehmen. TB3 befindet sich an der inneren
Rückwand der Stromquelle. Siehe folgende
Abbildung.
Anmerkung: Diese Funktion kann außerdem
direkt durch die CNC gesteuert
werden.
ቲ
KABELBELEGUNG – Zwischen Stromquelle
Nr. 1 und Stromquelle Nr. 2
SIGNAL PS#1 FARBE PS#2
Warten Signal 86 Schwarz 86
Warten Gemeinsam 87 Rot 87
Warten Abschirmung Absch. Abschirmung Absch.
Teile-Nr. Länge
123591 10 ft (3 m)
023340 15 ft (4.5 m)
123592 20 ft (6.1 m)
023341 25 ft (7.5 m)
123593 30 ft (9.2 m)
Teile-Nr. Länge
123594 40 ft (12.2 m)
023342 50 ft (15.3 m)
023343 100 ft (30.5 m)
023344 150 ft (45.8 m)
Unterer Rahmen des
Arbeitstisches (typisch)
(Logic +
12VDC,
close to
start)
Warte-Kabel-Anschlüsse
ቱ
ቱ
