WARTUNG
3
HT4400 Betriebsanleitung 5-19

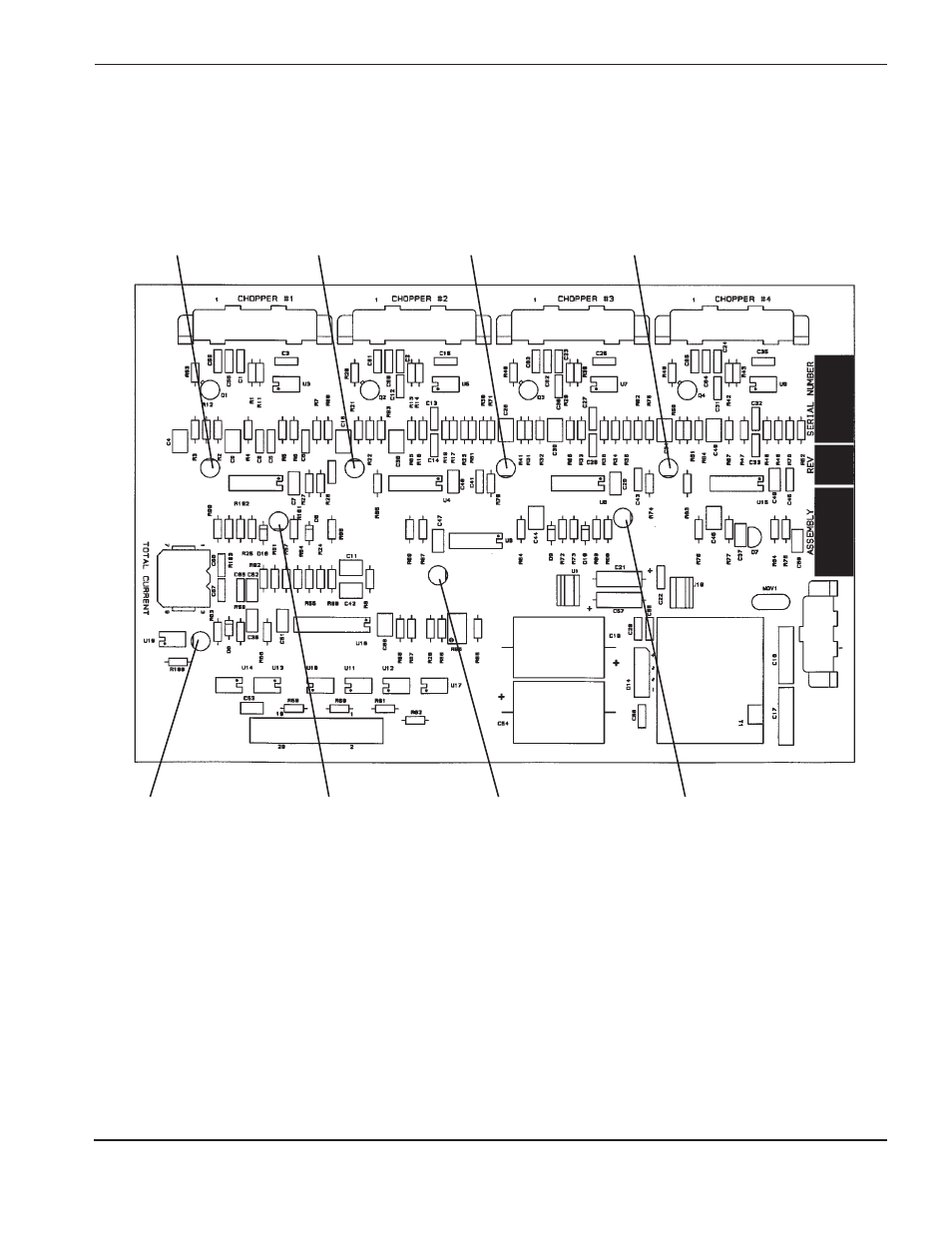

Analogkarte PCB3 Statusanzeigen
Siehe Seite 6-2 bzgl. der Position der Analogkarte.
Anmerkung: • D15 Lichtbogenübertragungsausgang – leuchtet auf, wenn der Gesamtstromfühler (CST) einen
Strom über 30 A wahrnimmt.
• D11, D12, D13, D17 Chopper-Ausgänge – leuchten auf, wenn alle Chopper-Stromfühler (CS1-
CS4) einen Strom über 7 A wahrnehmen.
• D5 Stromerkennung von CH1 und CH2 – leuchtet auf, wenn sowohl CH1 als auch CH2 mehr als
7 A liefern.
• D4 Stromerkennung von CH3 und CH4 – leuchtet auf, wenn sowohl CH3 als auch CH4 mehr als
7 A liefern.
D17
Stromerkennung
von CH1
D15
Lichtbogenübertragung D5
Stromerkennung
von CH1 und CH2 D1
+15 V Gleichstrom D4
Stromerkennung
von CH3 und CH4
D13
Stromerkennung
von CH2 D12
Stromerkennung
von CH3 D11
Stromerkennung
von CH4
REC9
REC10
REC5 REC6 REC7
REC3
REC4
