WARTUNG
3
HT4400
Betriebsanleitung
5-33
Die Steckverbinder PL3.6, PL3.9, PL3.5 und PL3.7 auf der Analogkarte PCB3 in die Ausgangsstellung zurücksetzen.
6. Wenn der Ausgang eines Choppers nicht +360 VDC beträgt, prüfen, ob die LED1 Logikstromleuchte aufleuchtet.
Leuchtet LED1 nicht auf, prüfen, ob 120 V an JP6 anliegen. Liegen keine 120 V an JP6 an, die Verdrahtung zurück
zur Stromverteiler-Baukarte prüfen. Alle defekten Komponenten reparieren oder ersetzen. Außerdem prüfen, ob
LED3 grün aufleuchtet, wenn der Start-Befehl erteilt wird (Normalzustand). Leuchtet LED1 auf und leuchtet LED3
bei Erteilung des Start-Signals rot auf (Fehlerzustand), sicherstellen, daß die Steckverbindung JP9 richtig
positioniert ist.
7. Wenn der Ausgang eines Choppers nach Ausführung der Anweisungen bis Schritt 6 weiterhin nicht +360 VDC
beträgt, kann ein Problem mit dem Steuersignal oder im Choppermodul vorliegen. Das Chopper-Treibersignal wird
von der Analogkarte PCB3 als ein Analogpegel zwischen 0 und +6,2 VDC geliefert, der die Einschaltdauer und
damit den Ausgangsstrom des Choppers variiert. Diese Analogsignale liegen für CH1 auf der Karte PCB3 an den
Kontakten 5 und 6 des PL3.9, für CH2 an den Kontakten 5 und 6 des PL3.5, für CH3 an den Kontakten 5 und 6
des PL3.6 und für CH4 an den Kontakten 5 und 6 des PL3.7 an.
Zum Prüfen der Chopper im Modus ohne Übertragung:
• Sicherstellen, daß die Elektronischezündung weiterhin deaktiviert ist (siehe Schritt 1).
• Auf der Analogkarte PCB3 den PL3.9 von REC9 abklemmen (zum Prüfen von CH1) oder den PL3.5 von
REC5 abklemmen (zum Prüfen von CH2) oder den PL3.6 abklemmen (zum Prüfen von CH3) oder den PL3.7
abklemmen (zum Prüfen von CH4). LED3 muß grün aufleuchten.
• Das Voltmeter über den Ausgängen des zu prüfenden Choppers anschließen und den START-Befehl erteilen.
• Wenn das Voltmeter +360 VDC anzeigt, liegt das Problem entweder auf der Steuerkarte PCB2 oder der
Analogkarte PCB3.
• Wenn das Voltmeter 0 Volt anzeigt, das Choppermodul austauschen.

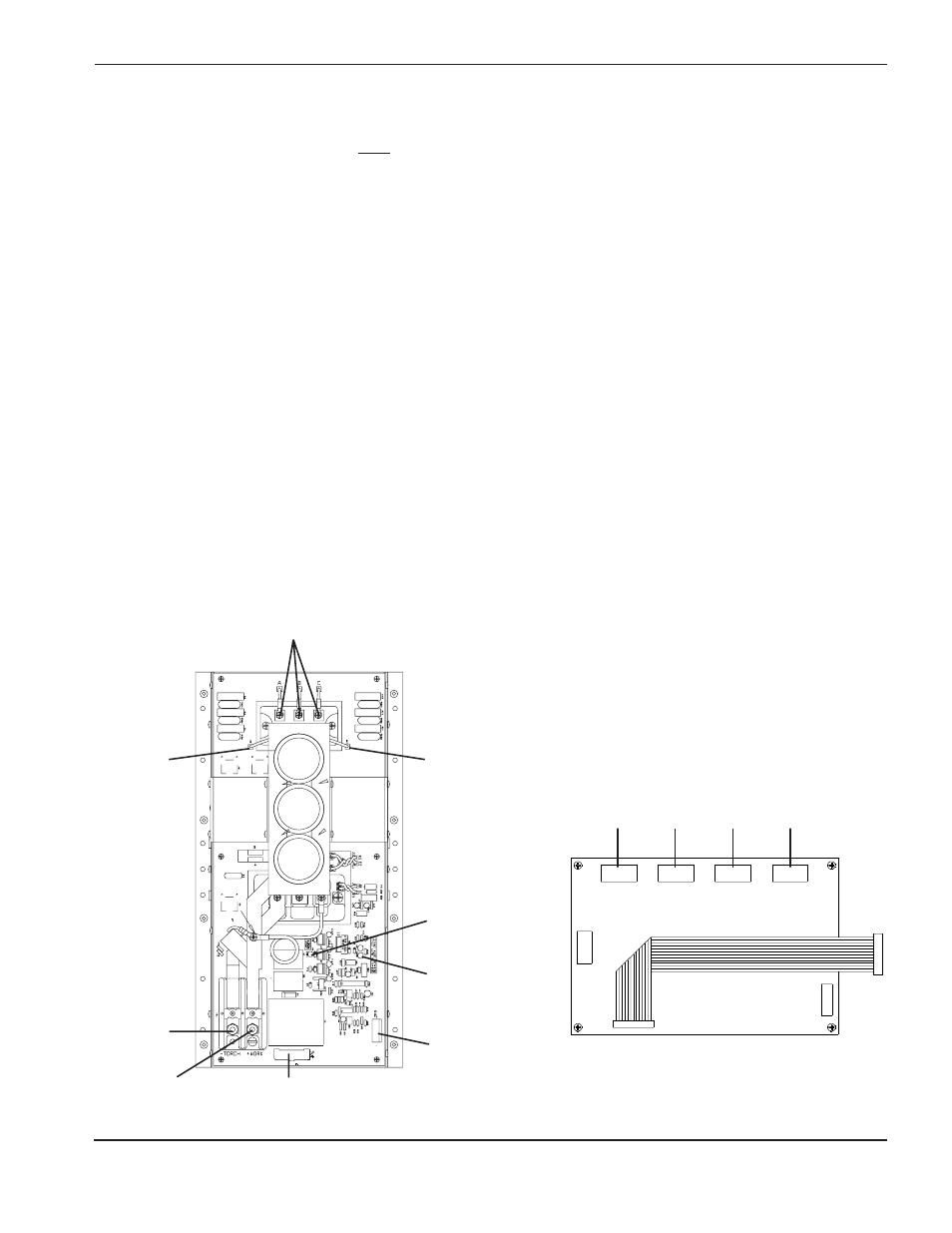

Choppermodul – Vorderansicht
Analogkarte PCB3
3øEingang
Brücke (+)
Brücke (-)
LED1
PL3.9
REC9
REC5
REC6
REC7
(+) Werkstück
Brenner (-)
LED3
JP9
JP6
PL3.5
PL3.6
PL3.7
