INBETRIEBNAHME
2
3-14 HT4400 Betriebsanleitung

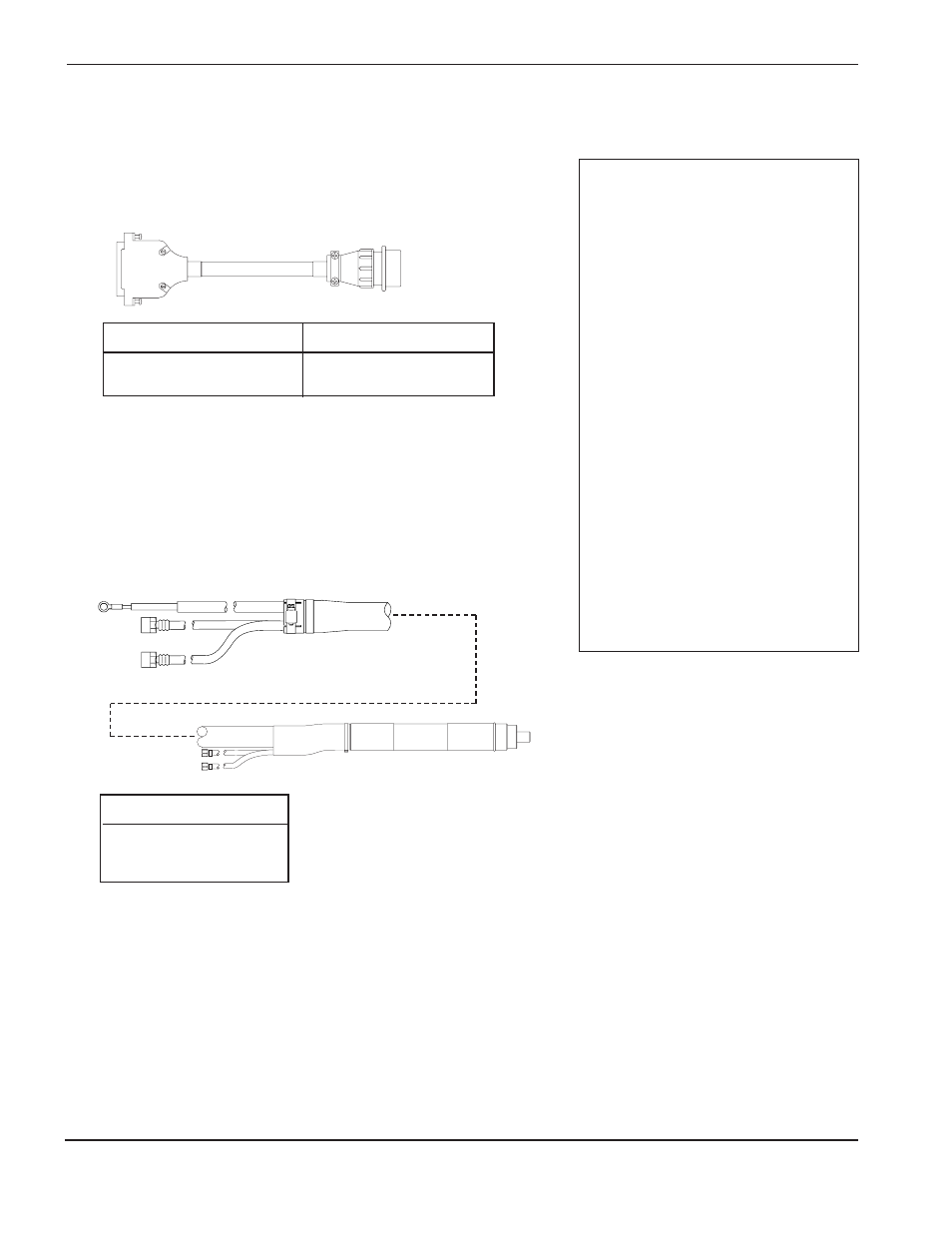

Zündkonsolenanschlüsse – 3 von 3
ብ Kabel – Zwischen Zündkonsole und
Ventilblock
ቦ Brenner-Schlauchpaket
Installationshinweise
ብ
KABELBELEGUNG – Kabel zwischen
Zündkonsole und Ventilblock
Anmerkung: 2X2 und 4X1 sind nicht auf
dem Kabel angegeben. Ein Kabelende an
die Zündkonsolenbuchse 2X2 und das
andere Kabelende an die Ventilblock-
buchse anschließen.
SIGNAL 2X2 FARBE 4X1
SV8 7 Weiß 1
SV8 20 Gelb 2
SV9 8 Weiß 4
SV9 21 Orange 5
SV10 9 Weiß 7
SV10 22 Braun 8
SV11 10 Weiß 10
SV11 23 Schwarz 11
SV12 11 Weiß 13
SV12 24 Rot 14
Abschirmung 6 Weiß 12
Abschirmung 12 Grün 3
ቦ
Siehe auch Brenneranschlüsse,
-installation und -ausrichtung weiter hinten
in diesem Abschnitt.
Teile-Nr. Länge
123509 6 ft (1.8 m)
123510 10 ft (3 m)
Teile-Nr. Länge
123511 15 ft (4.6 m)
Teile-Nr. Länge
128462 6 ft (1.8 m)
128463 10 ft (3 m)
128341 15 ft (4.6 m)
2X2 4X1
