Stromverteiler-Baukarte PCB1 Statusanzeigen
Siehe Seite 6-5 bzgl. der Position der Stromverteiler-Baukarte.
Anmerkungen:
Wenn der Netz-Trennschalter CB1 eingeschaltet ist, leuchten die LEDs D3-D5
kontinuierlich auf.
Zum Messen der Spannungen an der Stromverteiler-Baukarte die Sicherungen F1, F2 und F3 suchen. Die
Stromquelle einschalten und die Spannung von der Oberseite jeder Sicherung zur Gehäusemasse und
anschließend von der Unterseite jeder Sicherung zur Gehäusemasse messen. Es müssen folgende Spannungen
anliegen:
F1:
240 VAC
F2:
120 VAC
F3:
24 VAC
Werden keine Spannungen gemessen oder ist eine Spannung an einem oder mehreren dieser Punkte falsch, die
Stromzufuhr unterbrechen und die Sicherungen sowie die zugehörigen Kontakte, Steckverbinder und Verdrahtung
zwischen Steckverbinder J10 der Stromverteiler-Baukarte und Sekundärwicklung des Regeltransformator T1
prüfen.
Außerdem die Verdrahtung und Anschlüsse zwischen T1, CB1 und CON1 prüfen.

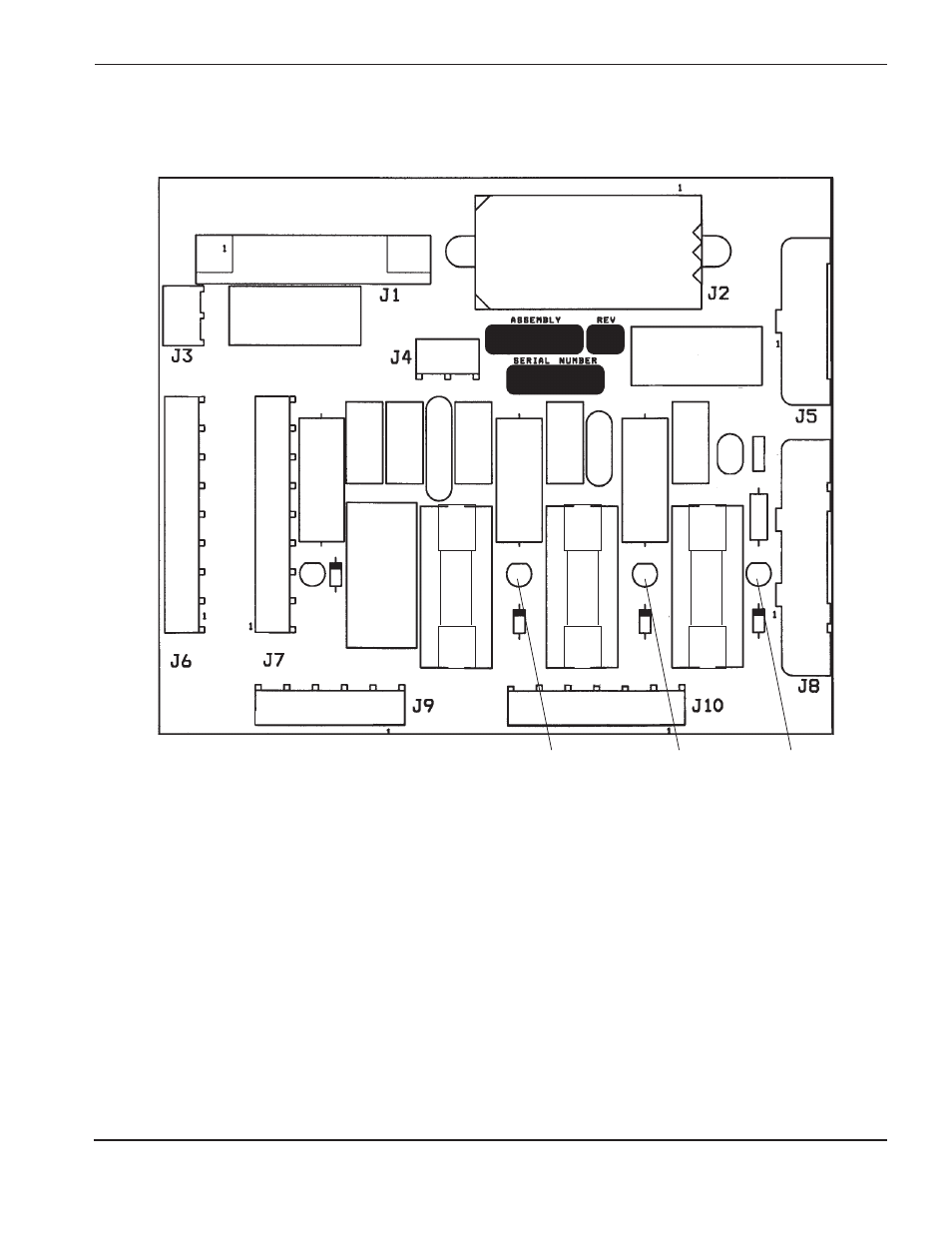

D3
240 VAC
D4
120 VAC
D5
24 VAC
F1
F2
F3
