INBETRIEBNAHME
1
3-20 HT4400 Betriebsanleitung

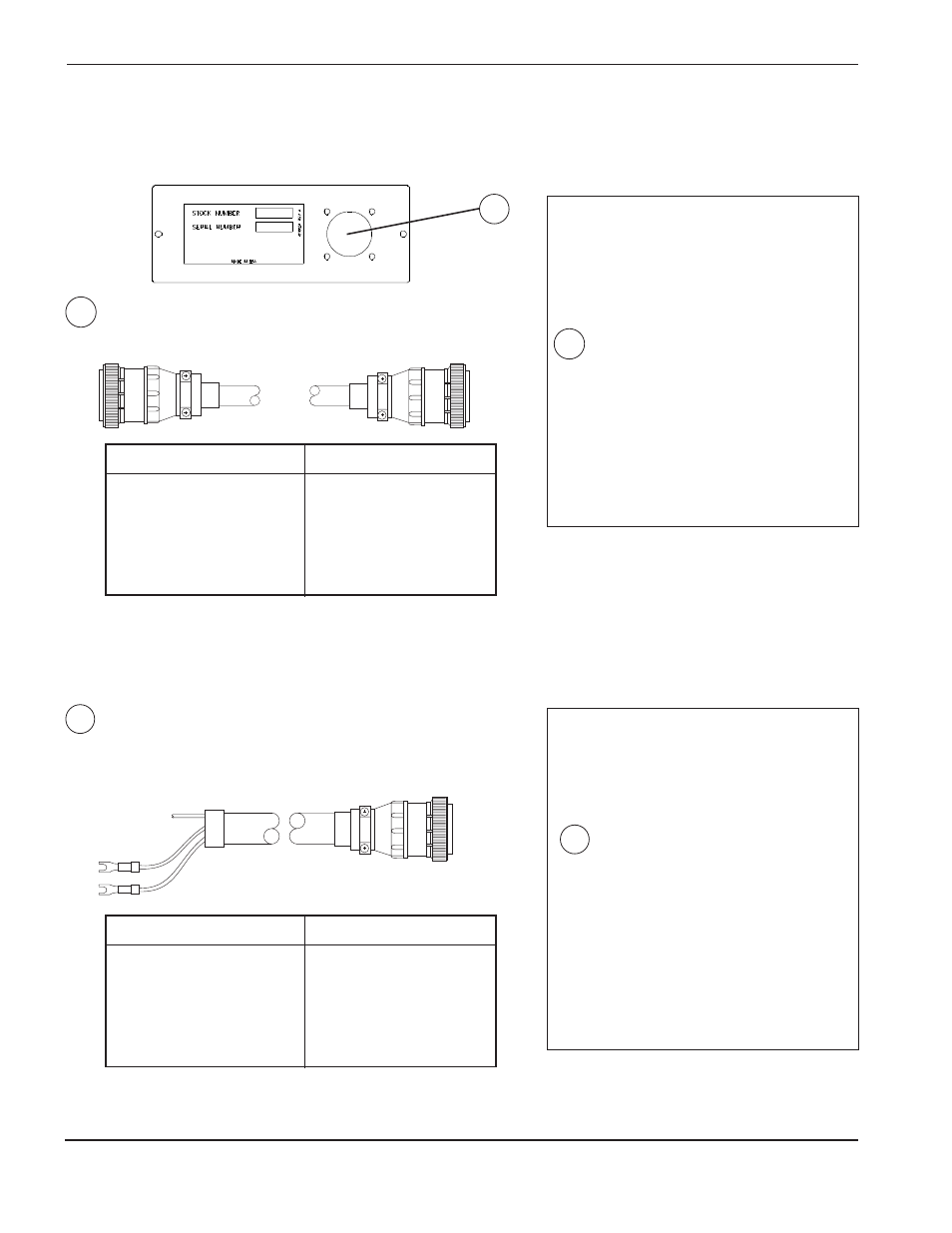

Stromfernstelleranschlüsse
Kabel – Zwischen Stromfernsteller
und Stromquelle
Installationshinweise
Dieses Kabel wird nicht benötigt, wenn der
Strom über ein Maschineninterface eingestellt
wird. Siehe auch Maschinen-
interfaceanschlüsse.
KABELBELEGUNG – Kabel zwischen
Stromfernsteller und Stromquelle
SIGNAL 15X1 FARBE 1X7
I 10 8 Schwarz 2
I 20 7 Weiß 3
I 40 10 Schwarz 4
I 80 9 Grün 5
I 100 15 Schwarz 6
I 200 16 Rot 7
I 400 14 Schwarz 8
I Gemeinsam 3 Abschirmung 11
Teile-Nr. Länge
123150 10 ft (3 m)
123586 15 ft (4.6 m)
123587 20 ft (6.1 m)
023871 25 ft (7.6 m)
123588 30 ft (9.2 m)
123589 40 ft (12.2 m)
023873 50 ft (15.3 m))
Teile-Nr. Länge
123590 60 ft (18.3 m)
023874 75 ft (22.9 m)
023875 100 ft (30.5 m)
123088 125 ft (38.1 m)
023876 150 ft (45.8 m)
123032 175 ft (53.4 m)
023877 200 ft (61 m)
3X1 1X2
15X1
13a
13a
13a
Maschineninterfaceanschlüsse – 1 von 2
Kabel – Zwischen Maschineninterface
V/C und Stromquelle
(V/C = Spannungsregelung)
Installationshinweise
Dieses Kabel wird nicht benötigt, wenn der
Strom über die Stromfernstellerkonsole
eingestellt wird.
KABELBELEGUNG – Kabel zwischen
Maschineninterface V/C und Stromquelle
SIGNAL Anschlußklemme FARBE 1X7
I 10 Weiß 2
I 20 Rot 3
I 40 Grün 4
I 80 Orange 5
I 100 Blau 6
I 200 Weiß/Schwarz 7
I 400 Rot/Schwarz 8
I Gemeinsam Blau/Schwarz 11
Abschirmung Abschirmung 10
Teile-Nr. Länge
123580 10 ft (3 m)
023851 15 ft (4.6 m)
123581 20 ft (6.1 m)
023852 25 ft (7.6 m)
123582 30 ft (9.2 m)
123583 40 ft (12.2 m)
023854 50 ft (15.3 m)
Teile-Nr. Länge
123584 60 ft (18.3 m)
023855 75 ft (22.9 m)
023856 100 ft (30.5 m)
023903 125 ft (38.1 m)
023857 150 ft (45.8 m)
123585 175 ft (53.4 m)
023858 200 ft (61 m)
1X7
13b
13b
