Brennerinstallation und -ausrichtung
Installation des Brenners
Ausrichtung des Brenners

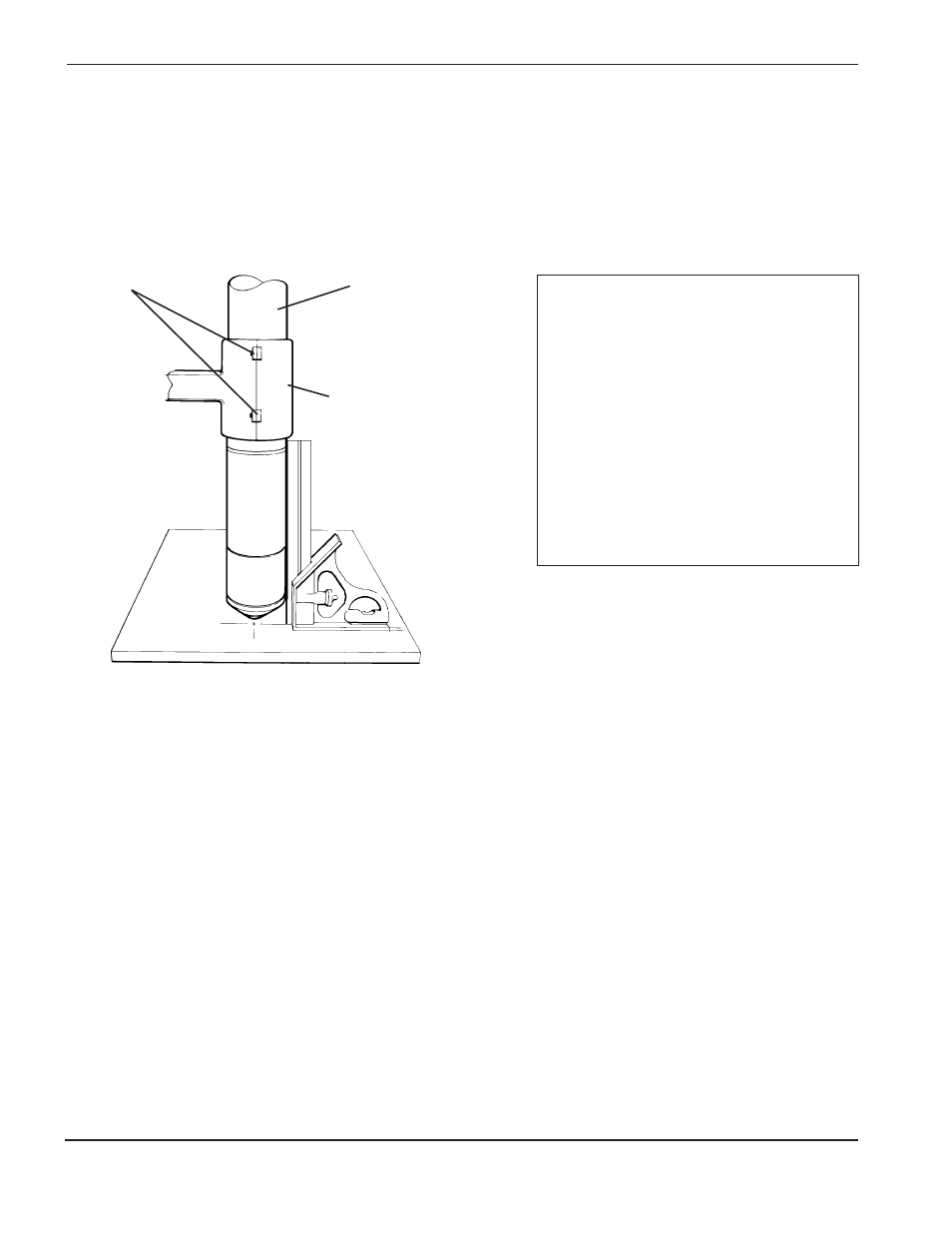

Zum Ausrichten des Brenners im rechten Winkel zum Werkstück einen Winkel an 0° und 90° anlegen. Siehe
folgende Abbildung.
Siehe auch Austausch von Verschleißteilen in Abschnitt 4 bzgl. der Installation von Verschleißteilen am Brenner.
Installationshinweise
1. Den Brenner (mit angeschlossenem
Schlauchpaket) in der Brennerhalterung
installieren.
2. Den Brenner so ausrichten, daß der
Brennerkörper bis zum Anschlag in die
Brennerhalterung eingeführt ist und die
Halterung nun am Brennerschaft
anliegt, d.h. den Brennerkörper nicht
mehr berührt. Den Brenner ca. 6 mm
vom Werkstück entfernt positionieren.
3. Die Befestigungsschrauben anziehen.
Brennerschaft
Brennerhalterung
Befestigungsschrauben
0°
90°
