3.3 Werkstücke automatisch
vermessen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie Werkstücke
automatisch vermessen können:

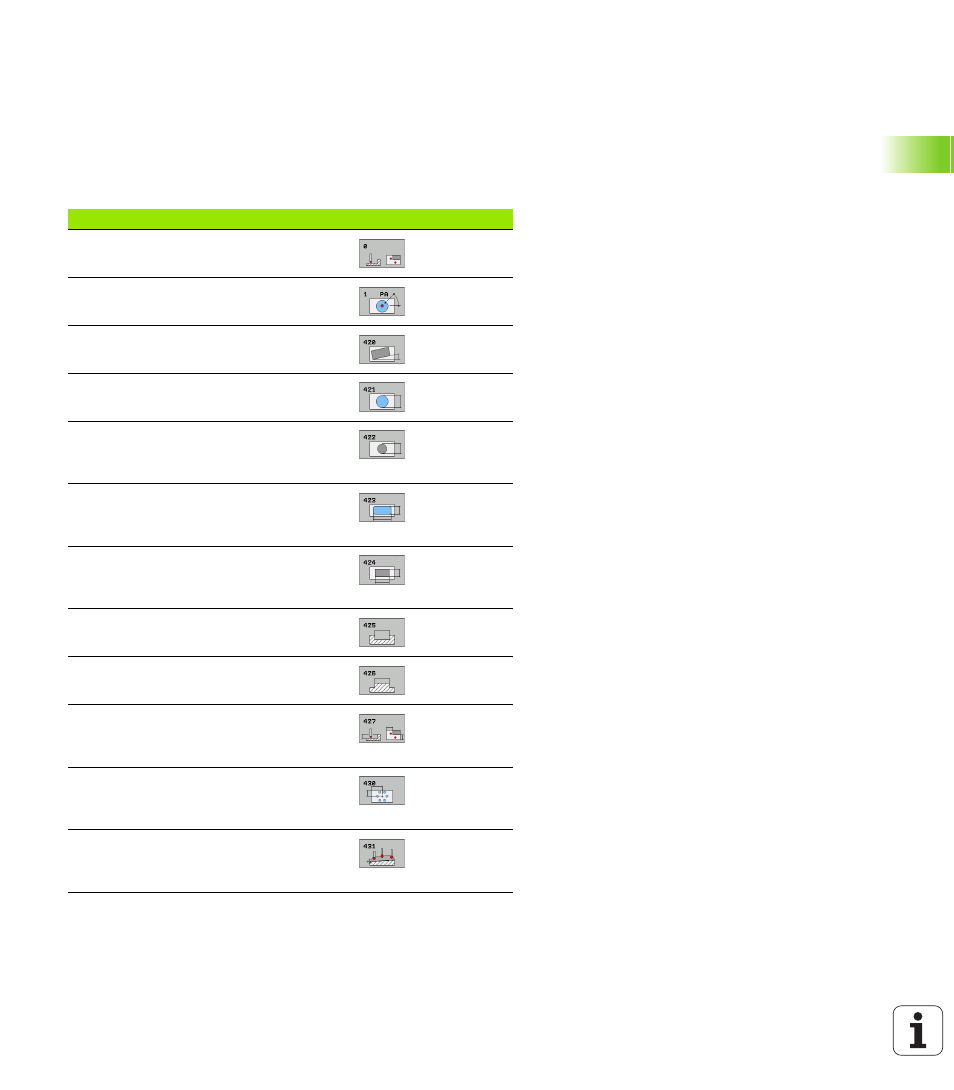

Zyklus Softkey Seite
0 BEZUGSEBENE Messen einer
Koordinate in einer wählbaren Achse Seite 110
1 BEZUGSEBENE POLAR Messen eines
Punktes, Antastrichtung über Winkel Seite 111
420 MESSEN WINKEL Winkel in der
Bearbeitungsebene messen Seite 112
421 MESSEN BOHRUNG Lage und
Durchmesser einer Bohrung messen Seite 114
422 MESSEN KREIS AUSSEN Lage und
Durchmesser eines kreisförmigen
Zapfens messen Seite 117
423 MESSEN RECHTECK INNEN Lage,
Länge und Breite einer Rechteck-Tasche
messen Seite 120
424 MESSEN RECHTECK AUSSEN Lage,
Länge und Breite eines Rechteck-
Zapfens messen Seite 123
425 MESSEN BREITE INNEN (2. Softkey-
Ebene) Nutbreite innen messen Seite 126
426 MESSEN STEG AUSSEN (2. Softkey-
Ebene) Steg außen messen Seite 128
427 MESSEN KOORDINATE (2. Softkey-
Ebene) Beliebige Koordinate in wählbarer
Achse messen Seite 130
430 MESSEN LOCHKREIS (2. Softkey-
Ebene) Lochkreis-Lage und -
Durchmesser messen Seite 133
431 MESSEN EBENE (2. Softkey-Ebene)
A- und B-Achsenwinkel einer Ebene
messen Seite 136
