HEIDENHAIN TNC 320 121
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

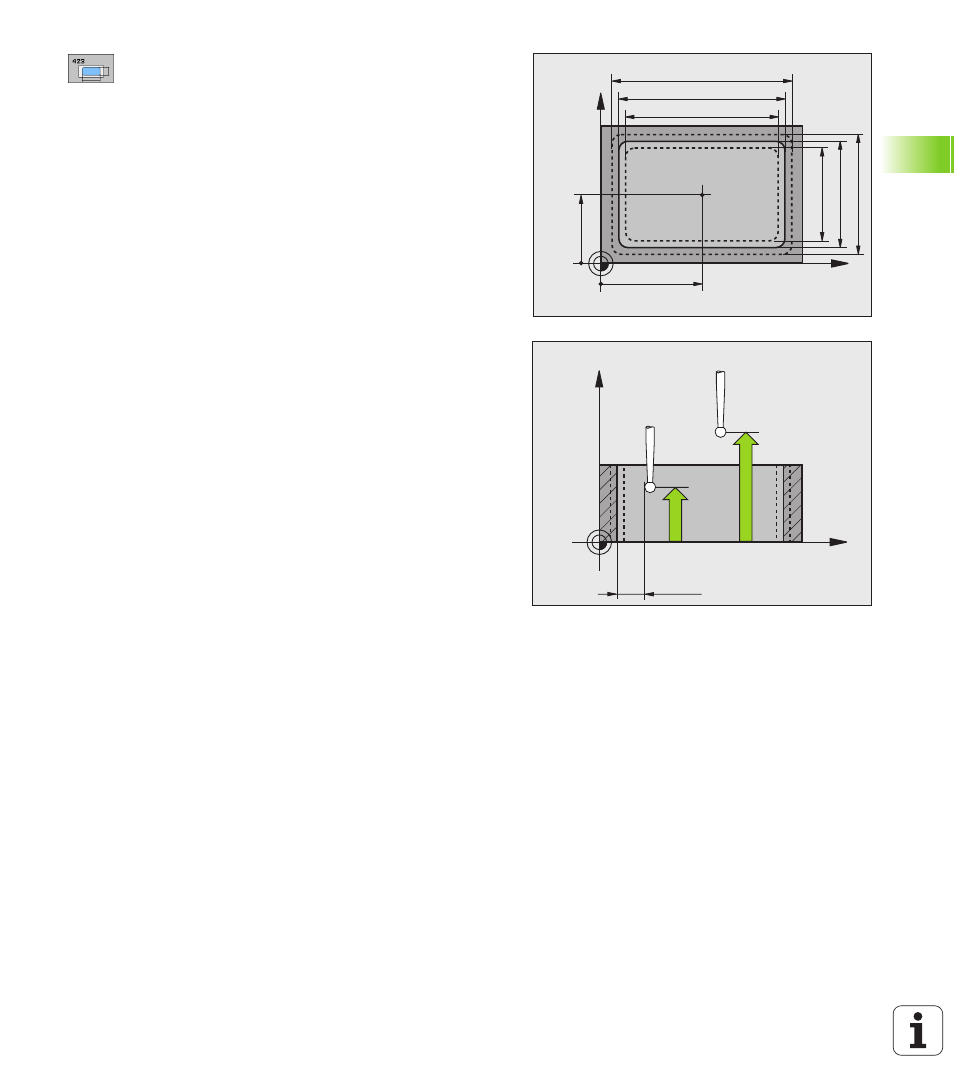

 Mitte 1. Achse Q273 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene
 Mitte 2. Achse Q274 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene
 1. Seiten-Länge Q282: Länge der Tasche, parallel zur
Hauptachse der Bearbeitungsebene
 2. Seiten-Länge Q283: Länge der Tasche, parallel zur
Nebenachse der Bearbeitungsebene
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
 Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
 Größtmaß 1. Seiten-Länge Q284: Größte erlaubte
Länge der Tasche
 Kleinstmaß 1. Seiten-Länge Q285: Kleinste erlaubte
Länge der Tasche
 Größtmaß 2. Seiten-Länge Q286: Größte erlaubte
Breite der Tasche
 Kleinstmaß 2. Seiten-Länge Q287: Kleinste erlaubte
Breite der Tasche
 Toleranzwert Mitte 1. Achse Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene
 Toleranzwert Mitte 2. Achse Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
