3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
1. Messpunkt 2. Achse
Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
1. Messpunkt 3. Achse
Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse
2. Messpunkt 1. Achse
Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene
2. Messpunkt 2. Achse
Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene
2. Messpunkt 3. Achse
Q295 (absolut): Koordinate
des zweiten Antastpunktes in der Tastsystem-Achse
3. Messpunkt 1. Achse
Q296 (absolut): Koordinate
des dritten Antastpunktes in der Hauptachse der
Bearbeitungsebene
3. Messpunkt 2. Achse
Q297 (absolut): Koordinate
des dritten Antastpunktes in der Nebenachse der
Bearbeitungsebene
3. Messpunkt 3. Achse
Q298 (absolut): Koordinate
des dritten Antastpunktes in der Tastsystem-Achse
Sicherheits-Abstand
Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
Messprotokoll
Q281: Festlegen, ob die TNC ein
Messprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR431.TXT standardmäßig in
dem Verzeichnis TNC:\ ab
2: Programmlauf unterbrechen und Messprotokoll auf
den TNC-Bildschirmausgeben. Programm mit NC-
Start fortsetzen
Beispiel: NC-Sätze

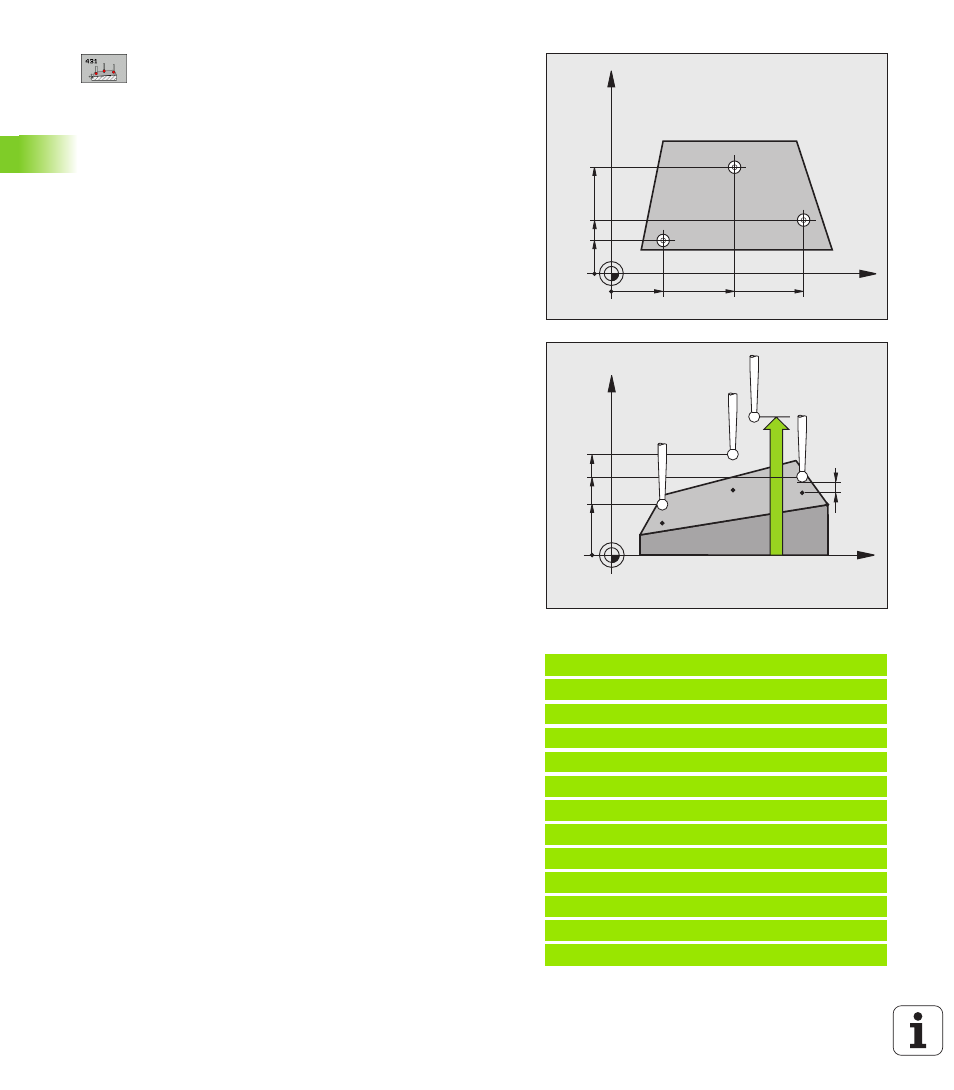

5 TCH PROBE 431 MESSEN EBENE
Q263=+20
;1. PUNKT 1. ACHSE
Q264=+20
;1. PUNKT 2. ACHSE
Q294=-10
;1. PUNKT 3. ACHSE
Q265=+50
;2. PUNKT 1. ACHSE
Q266=+80
;2. PUNKT 2. ACHSE
Q295=+0
;2. PUNKT 3. ACHSE
Q296=+90
;3. PUNKT 1. ACHSE
Q297=+35
;3. PUNKT 2. ACHSE
Q298=+12
;3. PUNKT 3. ACHSE
Q320=0
;SICHERHEITS-ABST.
Q260=+5
;SICHERE HOEHE
Q281=1
;MESSPROTOKOLL
X
Y
Q297
Q263
Q264
Q266
Q296
Q265
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
