134

3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle

3.3 W

e

rk

stüc

k

e

aut

o

matisc

h v

e

rm

essen

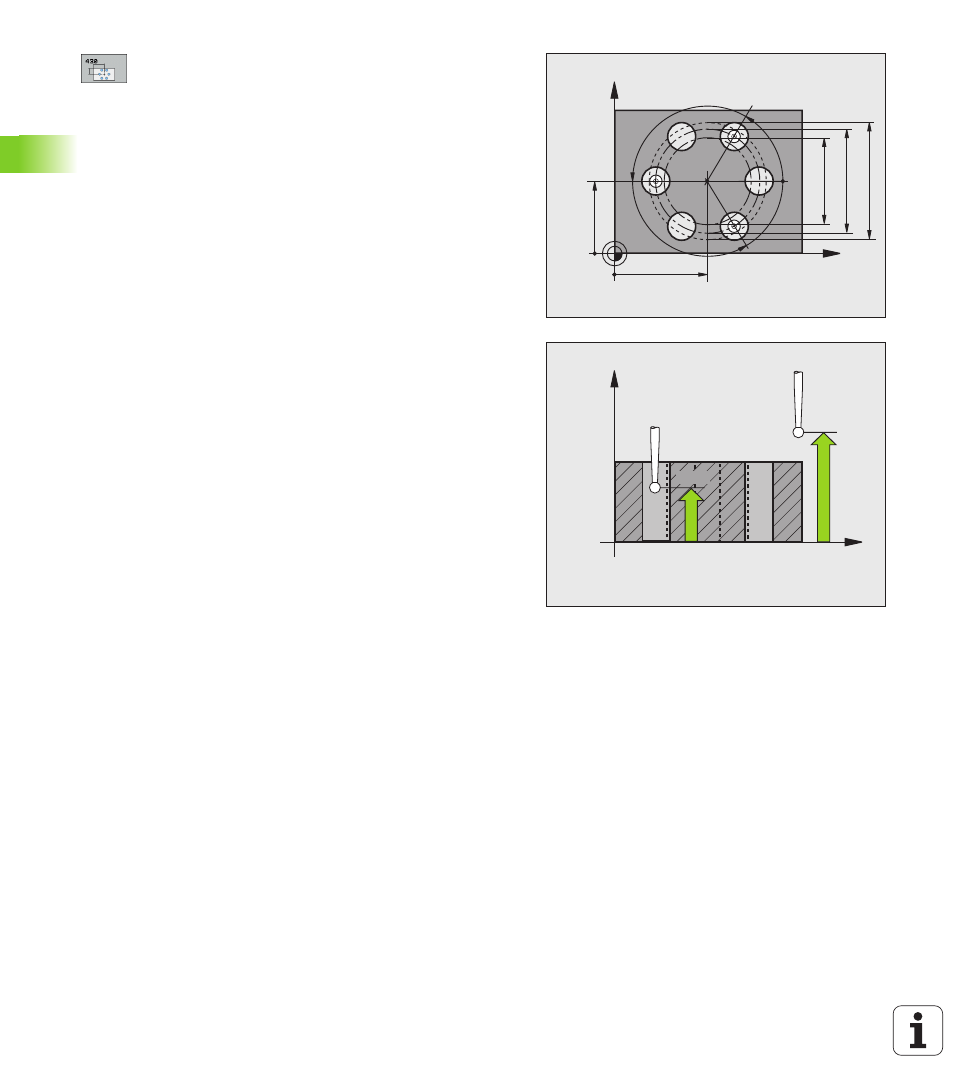

Mitte 1. Achse

Q273 (absolut): Lochkreis-Mitte

(Sollwert) in der Hauptachse der Bearbeitungsebene

Mitte 2. Achse

Q274 (absolut): Lochkreis-Mitte

(Sollwert) in der Nebenachse der Bearbeitungsebene

Soll-Durchmesser

Q262: Lochkreis-Durchmesser

eingeben

Winkel 1. Bohrung

Q291 (absolut): Polarkoordinaten-

Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene

Winkel 2. Bohrung

Q292 (absolut): Polarkoordinaten-

Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene

Winkel 3. Bohrung

Q293 (absolut): Polarkoordinaten-

Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene

Messhöhe in der Tastsystem-Achse

Q261 (absolut):

Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll

Sichere Höhe

Q260 (absolut): Koordinate in der

Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann

Größtmaß

Q288: Größter erlaubter Lochkreis-

Durchmesser

Kleinstmaß

Q289: Kleinster erlaubter Lochkreis-

Durchmesser

Toleranzwert Mitte 1. Achse

Q279: Erlaubte

Lageabweichung in der Hauptachse der
Bearbeitungsebene

Toleranzwert Mitte 2. Achse

Q280: Erlaubte

Lageabweichung in der Nebenachse der
Bearbeitungsebene

X

Y

Q291

Q293

Q292

Q274

±Q280

Q273

±Q279

Q289

Q262

Q288

X

Z

Q260

Q261
