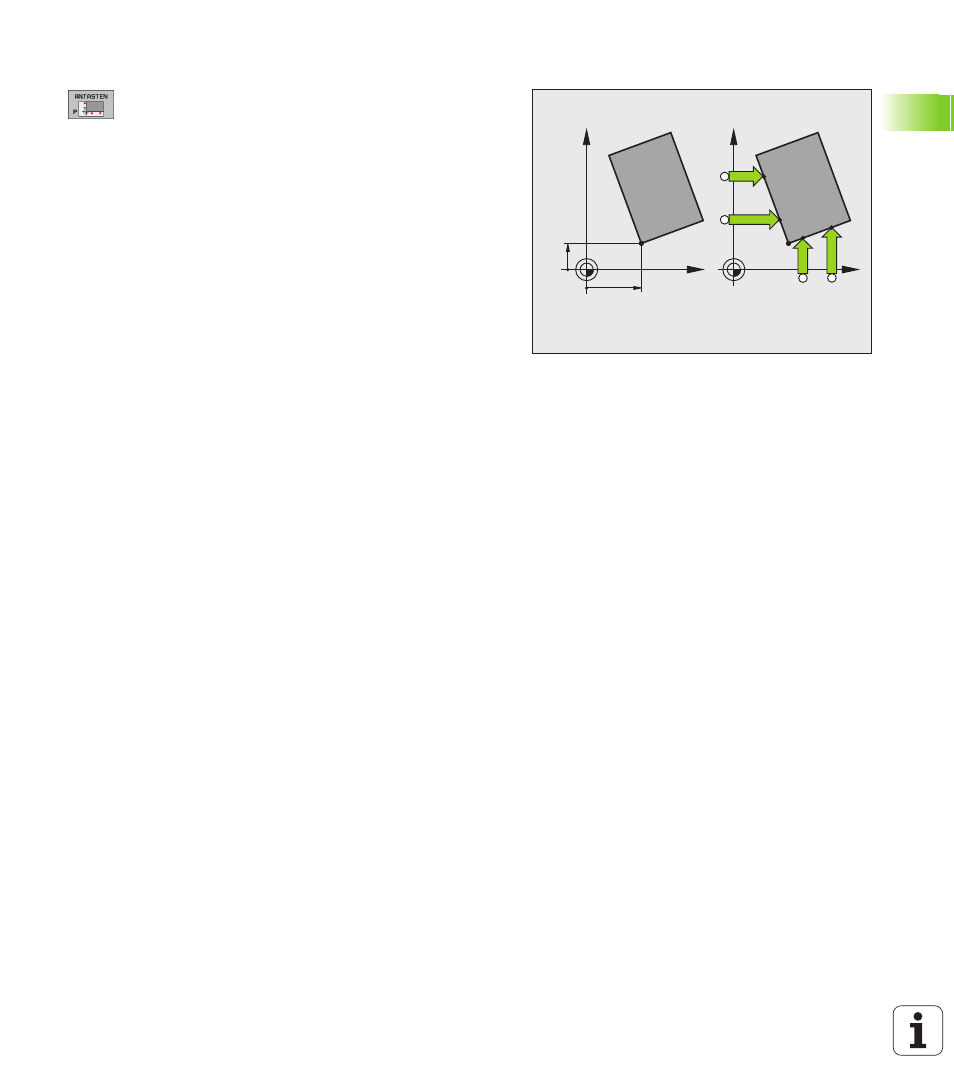

Ecke als Bezugspunkt
Antastfunktion wählen: Softkey ANTASTEN P drücken
Tastsystem in die Nähe des ersten Antastpunkts auf
der ersten Werkstück-Kante positionieren
Antastrichtung wählen: Über Softkey wählen
Antasten: Externe START-Taste drücken
Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
Antasten: Externe START-Taste drücken
Tastsystem in die Nähe des ersten Antastpunkts auf
der zweiten Werkstück-Kante positionieren
Antastrichtung wählen: Über Softkey wählen
Antasten: Externe START-Taste drücken
Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
Antasten: Externe START-Taste drücken
Bezugspunkt
: Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 27,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 28)
Antast-Funktion beenden: Softkey ENDE drücken
