3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln
 Mitte 1. Achse Q321 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene
 Mitte 2. Achse Q322 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene
 1. Seiten-Länge Q323 (inkremental): Länge des
Zapfens, parallel zur Hauptachse der
Bearbeitungsebene
 2. Seiten-Länge Q324 (inkremental): Länge des
Zapfens, parallel zur Nebenachse der
Bearbeitungsebene
 Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zur Spalte
SET_UP
 Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann
 Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
 Nullpunkt-Nummer in Tabelle Q305: Nummer in der
Nullpunkt-Tabelle/Preset-Tabelle angeben, in der die
TNC die Koordinaten der Zapfenmitte speichern soll.
Bei Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt in der
Zapfenmitte sitzt
 Neuer Bezugspunkt Hauptachse Q331 (absolut):
Koordinate in der Hauptachse, auf die die TNC die
ermittelte Zapfenmitte setzen soll. Grundeinstellung
= 0
 Neuer Bezugspunkt Nebenachse Q332 (absolut):
Koordinate in der Nebenachse, auf die die TNC die
ermittelte Zapfenmitte setzen soll. Grundeinstellung
= 0

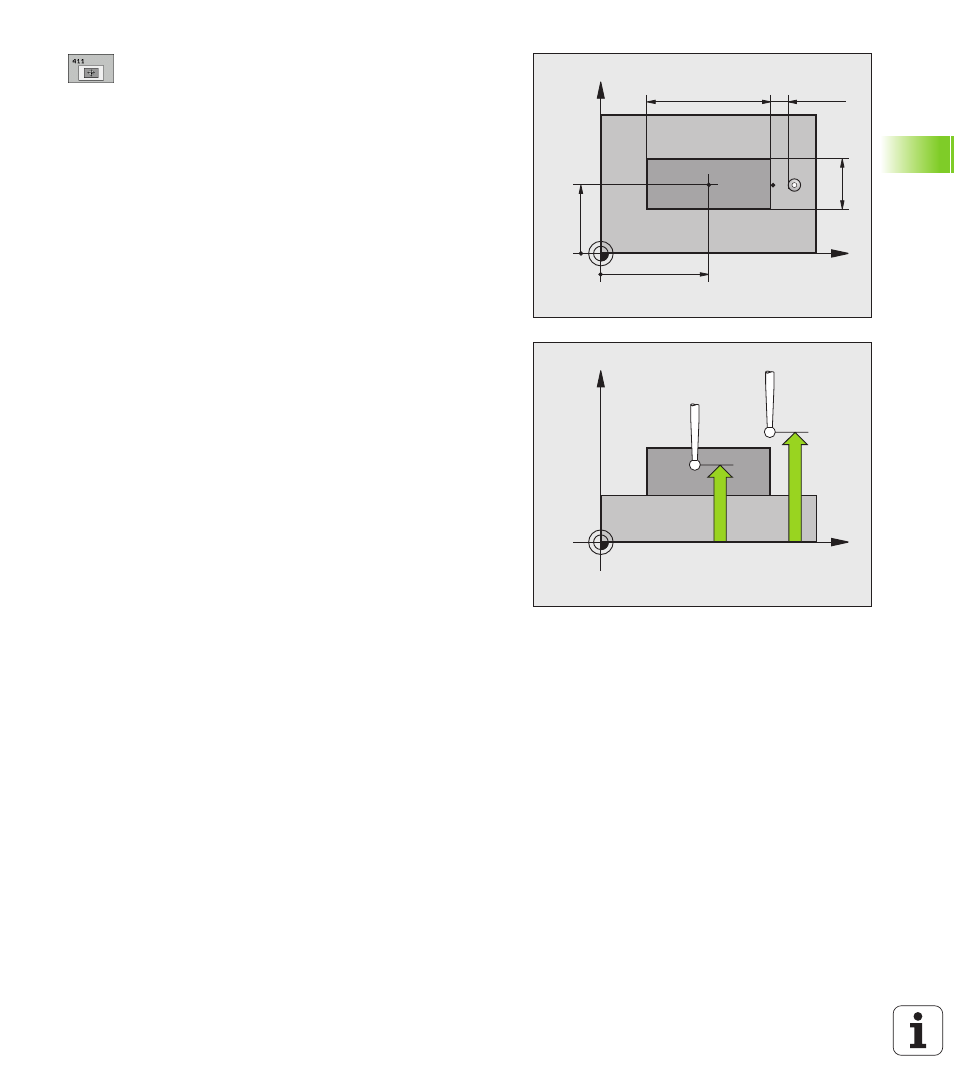

X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
