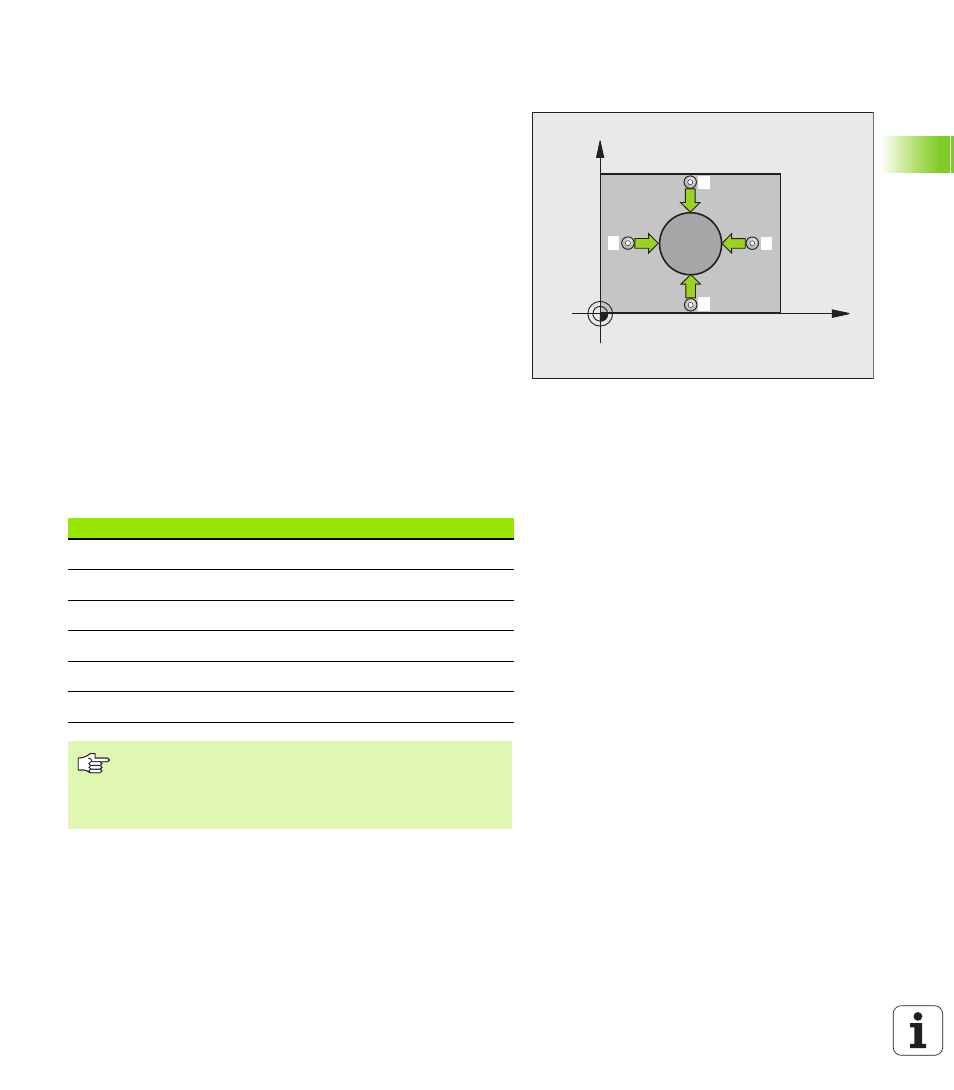

MESSEN KREIS AUSSEN (Tastsystem-Zyklus 422,
DIN/ISO: G422)
Der Tastsystem-Zyklus 422 ermittelt den Mittelpunkt und den
Durchmesser eines Kreiszapfens. Wenn Sie die entsprechenden
Toleranzwerte im Zyklus definieren, führt die TNC einen Soll-
Istwertvergleich durch und legt die Abweichungen in
Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystem-Zyklen
abarbeiten” auf Seite 21) zum Antastpunkt
1
. Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem Sicherheits-
Abstand aus der Spalte SET_UP der Tastsystem-Tabelle
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (Spalte F) durch. Die TNC bestimmt die Antast-Richtung
automatisch in Abhängigkeit vom programmierten Startwinkel
3
Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2
und führt
dort den zweiten Antast-Vorgang durch
4
Die TNC positioniert das Tastsystem zum Antastpunkt
3
und
danach zum Antastpunkt
4
und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichungen in
folgenden Q-Parametern:
X
Y
1
2
3
4
Parameter-Nummer
Bedeutung
Q151 Istwert
Mitte
Hauptachse
Q152
Istwert Mitte Nebenachse
Q153
Istwert Durchmesser
Q161
Abweichung Mitte Hauptachse
Q162
Abweichung Mitte Nebenachse
Q163
Abweichung Durchmesser
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
